Băng Tải Máy Cưa – Giải Pháp Cấp Phôi, Vận Chuyển Gỗ Và Thu Gom Phế Liệu Sau Cưa

Băng tải máy cưa là thiết bị được sử dụng để đưa phôi gỗ vào máy cưa, vận chuyển gỗ sau khi cắt và thu gom các loại phế liệu như mùn cưa, dăm gỗ, phoi gỗ hoặc vụn gỗ phát sinh trong quá trình cưa. Việc kết hợp băng tải với máy cưa giúp giảm thao tác vận chuyển thủ công và tạo dòng nguyên liệu liên tục trong dây chuyền chế biến gỗ.

Trong các xưởng cưa, nhà máy sản xuất ván và dây chuyền chế biến gỗ, máy cưa thường phải xử lý liên tục nhiều loại nguyên liệu với kích thước và trọng lượng khác nhau. Nếu phải đưa phôi vào hoặc lấy sản phẩm ra bằng nhân công, năng suất của toàn bộ dây chuyền có thể bị ảnh hưởng.

Do đó, băng tải có thể được bố trí trước máy cưa, sau máy cưa hoặc bên dưới khu vực phát sinh phế liệu tùy theo quy trình sản xuất.

Thành Công Tech nhận thiết kế và chế tạo băng tải máy cưa theo kích thước phôi, tải trọng, năng suất, chiều dài tuyến và vị trí lắp đặt thực tế.

Băng Tải Máy Cưa Là Gì?

Băng tải máy cưa là hệ thống vận chuyển được thiết kế để kết nối với máy cưa hoặc dây chuyền cưa gỗ. Băng tải có thể đảm nhiệm nhiệm vụ cấp gỗ vào máy, đưa gỗ sau khi cưa sang công đoạn tiếp theo hoặc thu gom phế liệu từ quá trình cắt.

Tùy loại máy cưa và loại nguyên liệu, hệ thống có thể sử dụng băng tải dây đai, băng tải con lăn, băng tải xích hoặc cấu hình kết hợp.

Đối với phôi gỗ có kích thước lớn, trọng lượng cao hoặc hình dạng không đồng đều, kết cấu băng tải cần được thiết kế phù hợp để bảo đảm sản phẩm được đỡ và vận chuyển ổn định.

Vai Trò Của Băng Tải Trong Dây Chuyền Máy Cưa

Cấp phôi gỗ vào máy cưa

Băng tải có thể đưa gỗ nguyên liệu hoặc phôi gỗ đến vị trí cấp của máy cưa. Tùy loại máy, băng tải có thể vận chuyển liên tục hoặc đưa từng phôi đến vị trí cần thiết.

Đưa gỗ sau cưa sang công đoạn tiếp theo

Sau khi cắt, tấm ván hoặc thanh gỗ có thể được đưa trực tiếp lên băng tải để chuyển đến khu vực kiểm tra, phân loại, bào, chà nhám hoặc gia công tiếp theo.

Thu gom mùn cưa

Mùn cưa phát sinh trong quá trình cưa có thể được thu gom bằng hệ thống băng tải đặt dưới hoặc phía sau khu vực máy cưa.

Thu gom phế liệu gỗ

Các loại đầu mẩu, vụn gỗ và phế liệu sau cưa có thể được đưa về khu vực tập kết hoặc hệ thống xử lý thông qua băng tải.

Kết nối nhiều máy cưa

Trong nhà máy có nhiều máy cưa, các tuyến băng tải có thể được bố trí để gom sản phẩm hoặc phế liệu từ nhiều máy về một tuyến vận chuyển chung.

Băng Tải Cấp Gỗ Cho Máy Cưa

Băng tải cấp gỗ được bố trí trước máy cưa để đưa nguyên liệu đến vị trí cắt.

Đối với phôi gỗ có kích thước và trọng lượng lớn, hệ thống cần có kết cấu chịu tải phù hợp. Tùy yêu cầu, băng tải có thể kết hợp con lăn hoặc xích để tạo khả năng vận chuyển ổn định.

Trong dây chuyền tự động, cảm biến có thể được sử dụng để xác định vị trí phôi trước khi máy cưa thực hiện công đoạn tiếp theo.

Băng Tải Sau Máy Cưa

Băng tải sau máy cưa được sử dụng để tiếp nhận gỗ hoặc ván sau khi cắt và đưa đến công đoạn tiếp theo.

Đây là vị trí quan trọng vì sản phẩm vừa ra khỏi máy cưa có thể có nhiều kích thước khác nhau. Băng tải cần được thiết kế để sản phẩm không bị mắc hoặc xoay lệch tại điểm chuyển tiếp.

Tùy dây chuyền, sản phẩm sau cưa có thể được đưa đến khu vực kiểm tra, phân loại, bào, chà nhám hoặc đóng gói.

Băng Tải Máy Cưa Gỗ

Trong xưởng chế biến gỗ, băng tải máy cưa có thể vận chuyển nhiều loại nguyên liệu như gỗ thanh, gỗ tấm, ván ép, ván công nghiệp hoặc phôi gỗ đã sơ chế.

Kích thước và tải trọng nguyên liệu là cơ sở để lựa chọn loại băng tải, chiều rộng, kết cấu khung và hệ thống truyền động.

Băng Tải Máy Cưa Gỗ Tròn

Đối với dây chuyền cưa gỗ tròn, băng tải có thể được sử dụng để đưa gỗ đến máy cưa hoặc vận chuyển gỗ sau khi cắt.

Gỗ tròn thường có kích thước và trọng lượng lớn, vì vậy hệ thống vận chuyển cần chú trọng đến khả năng chịu tải và khả năng giữ nguyên liệu ổn định trong quá trình di chuyển.

Có thể sử dụng hệ thống con lăn, xích hoặc cấu hình vận chuyển chuyên dụng tùy theo dây chuyền.

Băng Tải Máy Cưa Ván

Đối với máy cưa ván, băng tải có thể tiếp nhận tấm ván sau khi cắt và đưa sang khu vực kiểm tra hoặc gia công tiếp theo.

Nếu cần vận chuyển nhiều tấm liên tục, tốc độ băng tải có thể được điều chỉnh để phù hợp với năng suất của máy cưa.

Băng Tải Máy Cưa Ván Ép

Ván ép sau khi cắt cần được vận chuyển sang các công đoạn tiếp theo như kiểm tra kích thước, xử lý cạnh, chà nhám hoặc đóng gói.

Băng tải giúp tạo liên kết giữa máy cưa và các công đoạn này, giảm việc công nhân phải bê từng tấm ván ra khỏi khu vực máy.

Băng Tải Thu Gom Mùn Cưa Sau Máy Cưa

Quá trình cưa thường tạo ra mùn cưa và bụi gỗ. Băng tải thu gom có thể được bố trí dưới khu vực phát sinh để đưa phần nguyên liệu thu gom về một điểm tập kết.

Đối với hệ thống có nhiều máy cưa, các tuyến băng tải nhánh có thể đưa nguyên liệu về một tuyến chính trước khi vận chuyển đến khu vực xử lý.

Băng Tải Thu Gom Phế Liệu Sau Máy Cưa

Ngoài mùn cưa, quá trình cắt còn tạo ra đầu mẩu, vụn gỗ và các phần phế liệu không sử dụng. Băng tải có thể được sử dụng để vận chuyển những phần này đến khu vực thu gom.

Phế liệu sau đó có thể được đưa đến công đoạn nghiền, sản xuất viên nén hoặc sử dụng cho mục đích phù hợp khác.

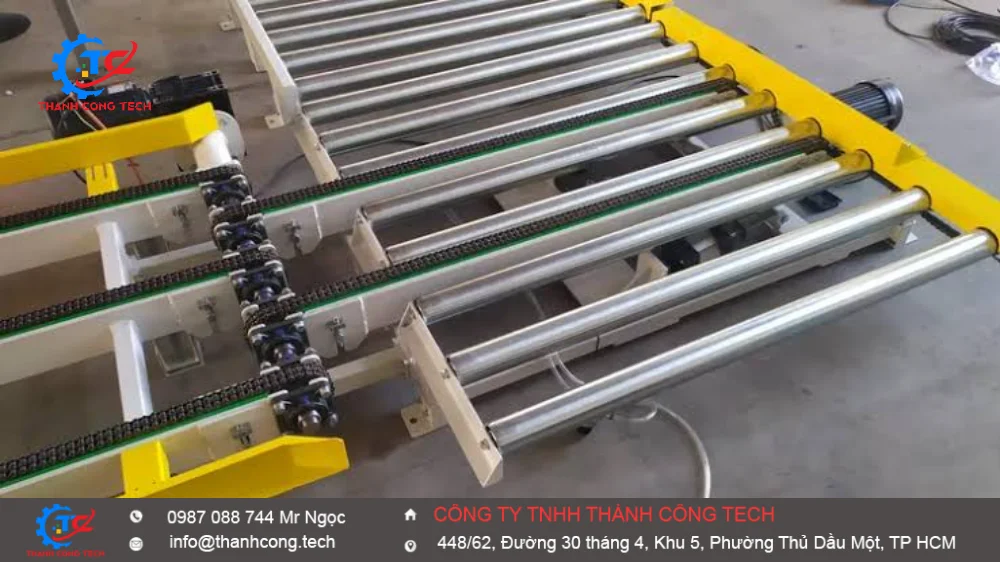

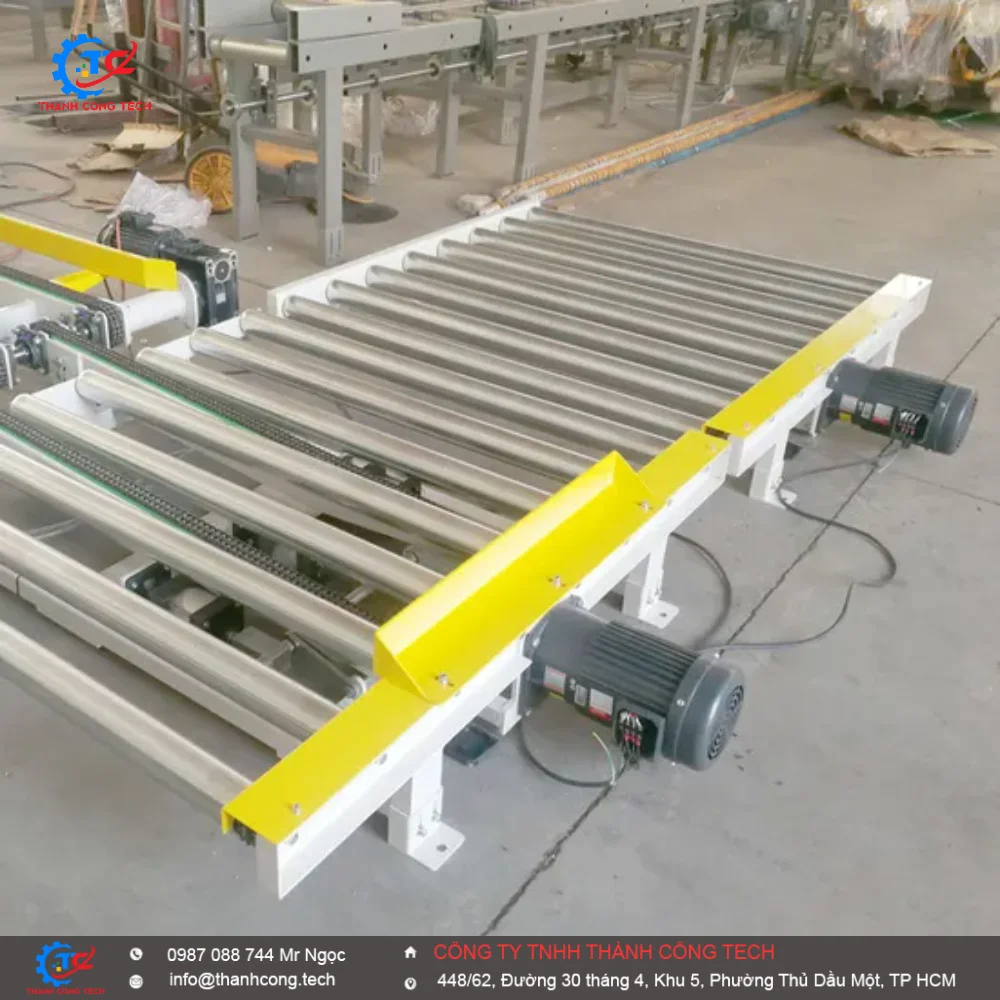

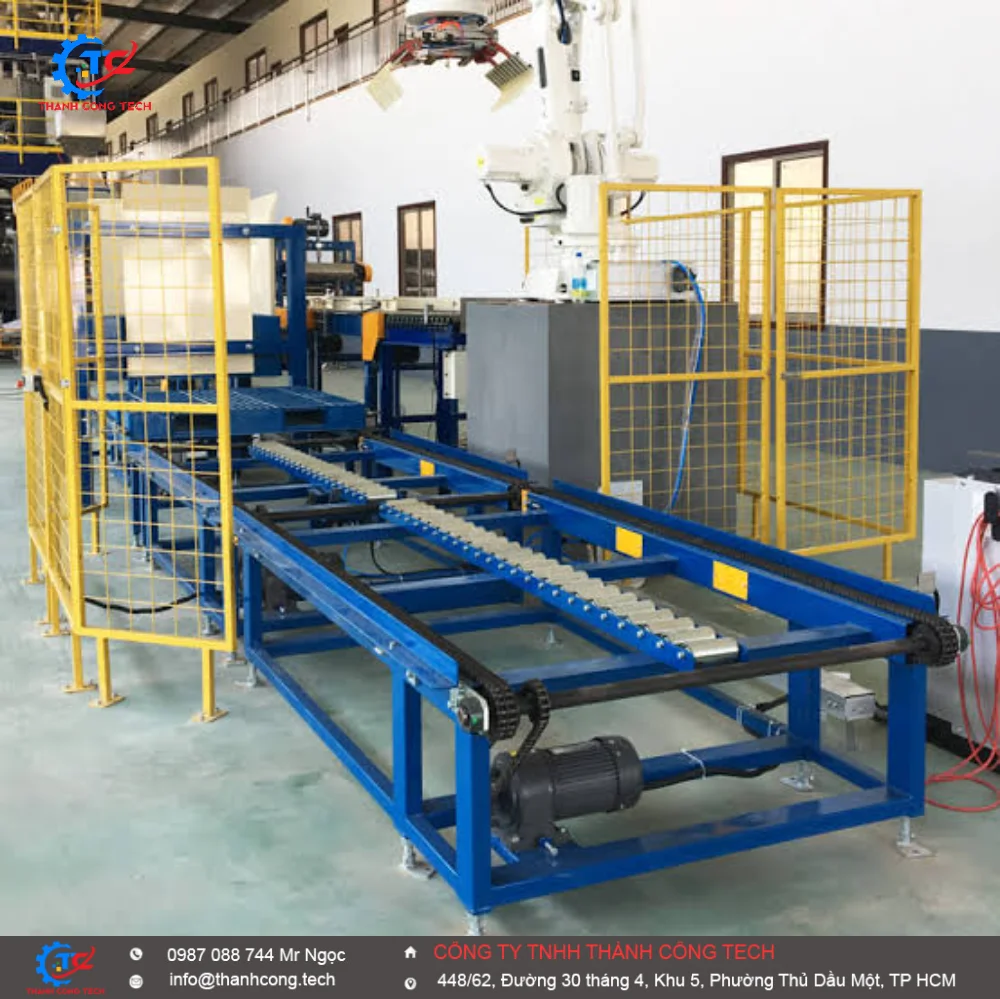

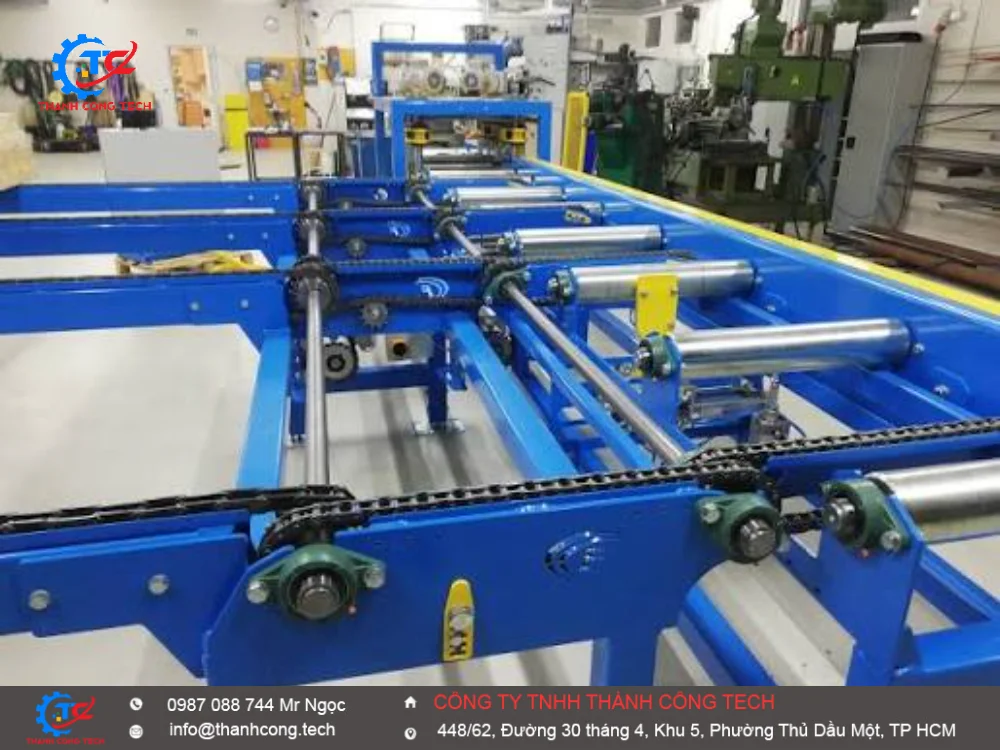

Băng Tải Máy Cưa Dạng Con Lăn

Băng tải con lăn phù hợp với nhiều loại phôi và tấm gỗ có độ cứng nhất định. Các con lăn tạo thành bề mặt đỡ bên dưới sản phẩm.

Hệ thống con lăn có thể được sử dụng trước hoặc sau máy cưa tùy theo yêu cầu của dây chuyền.

Trong hệ thống tự động, con lăn truyền động có thể kết hợp cảm biến và cơ cấu dừng để kiểm soát vị trí phôi.

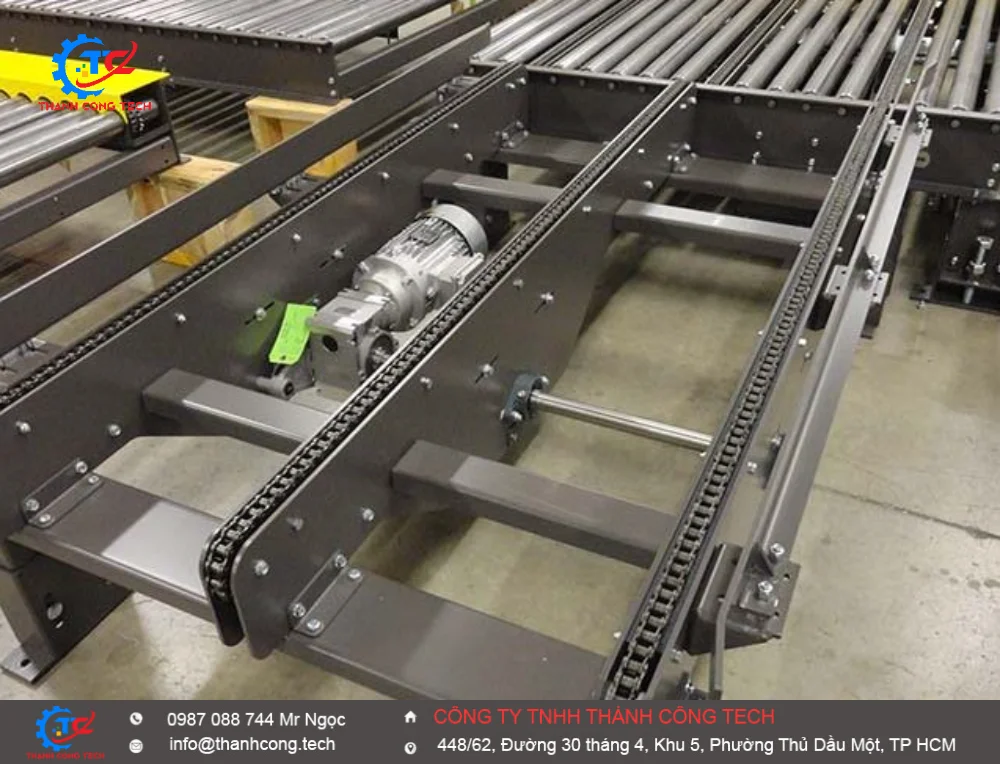

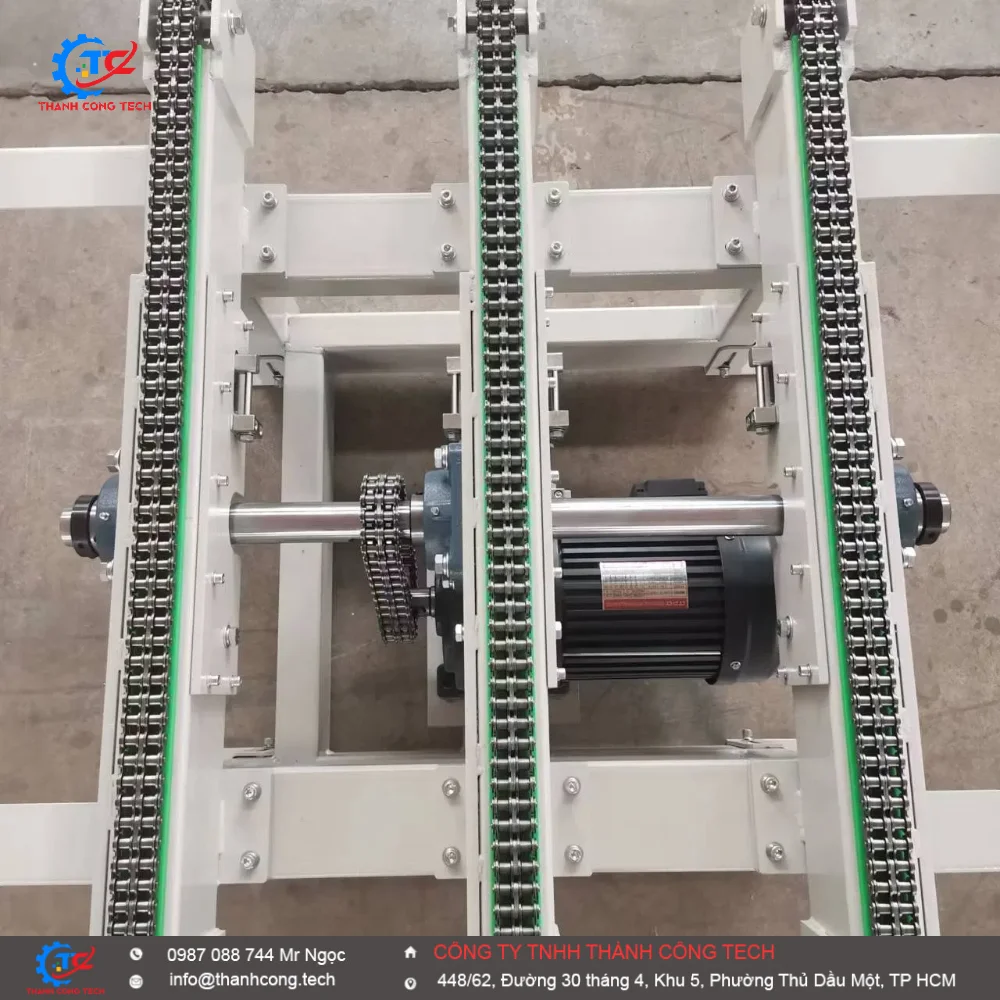

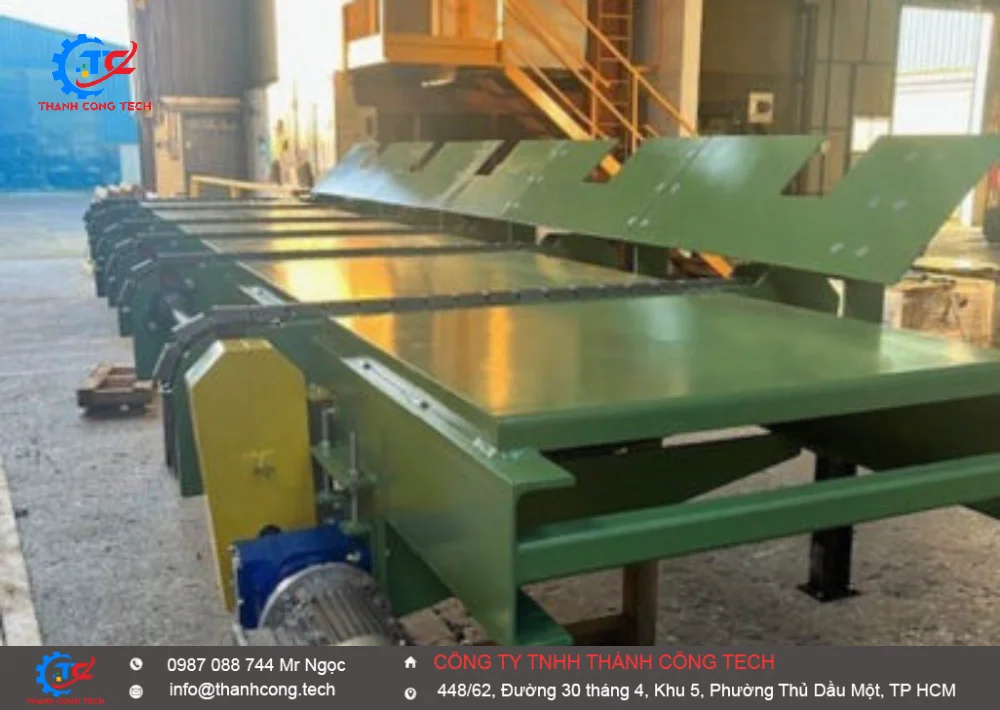

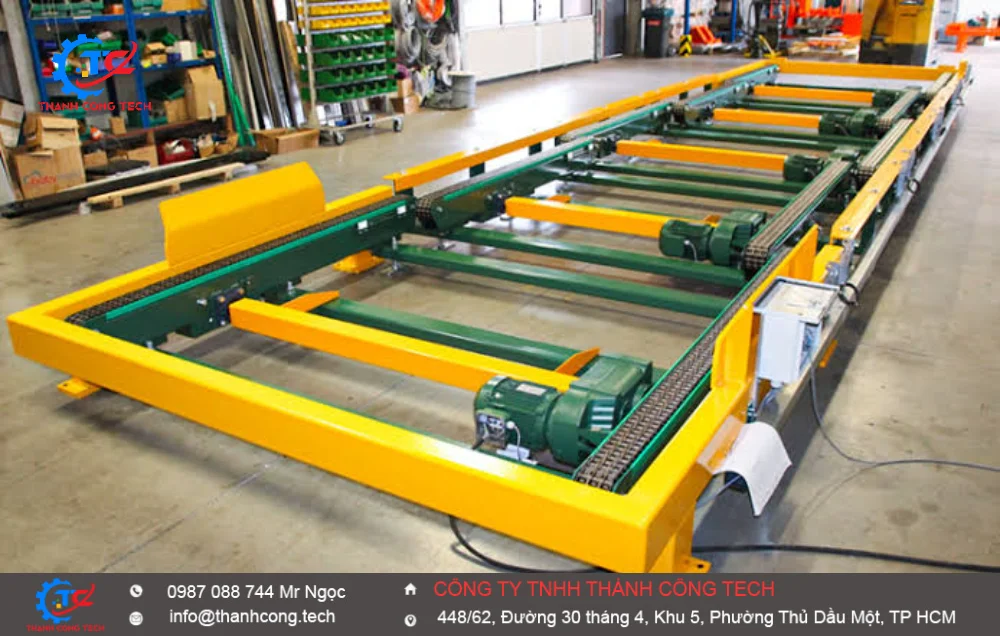

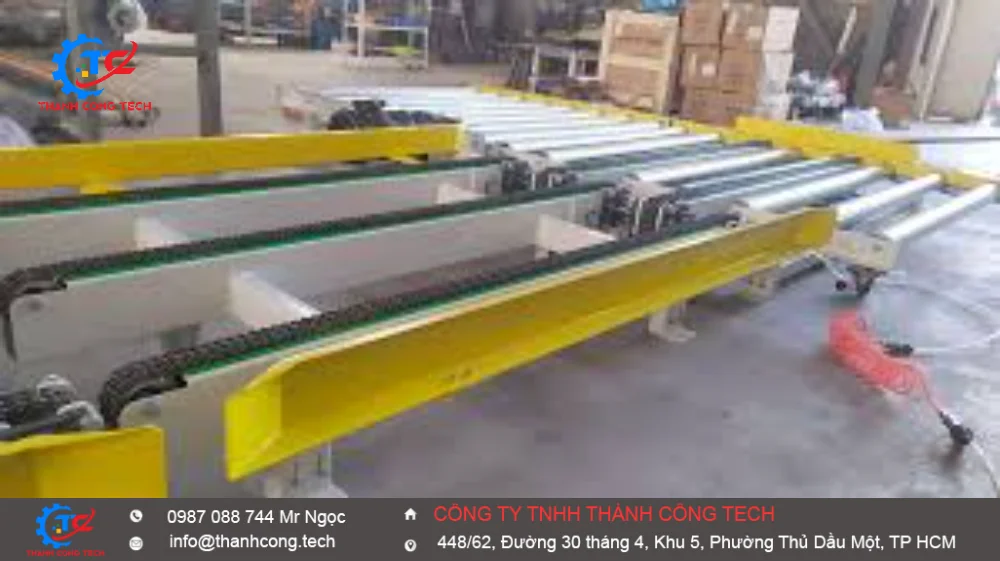

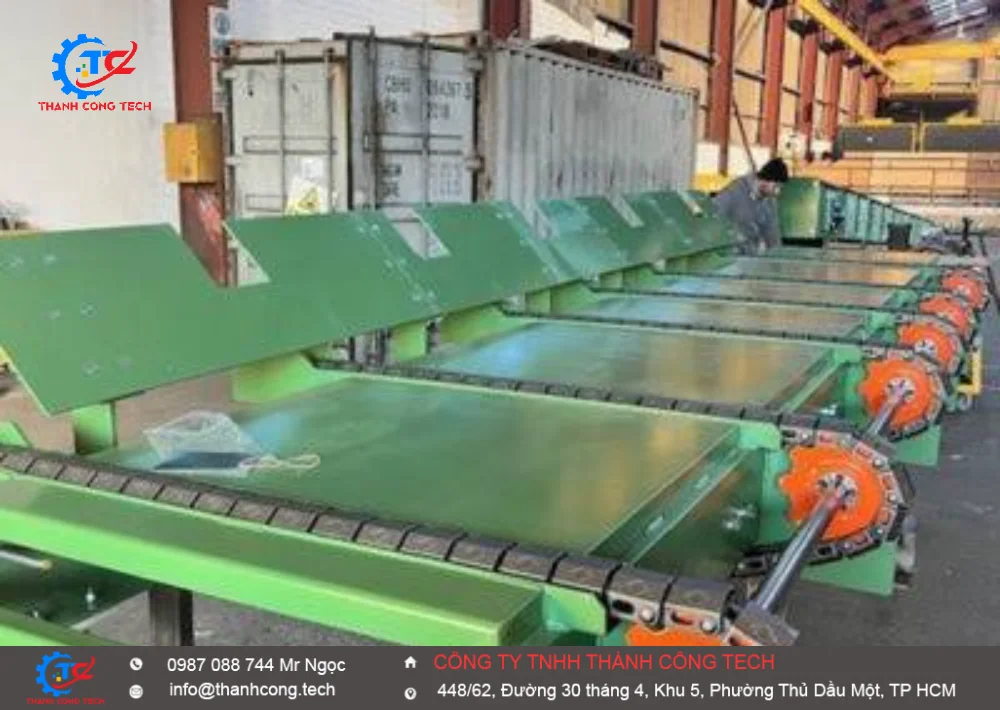

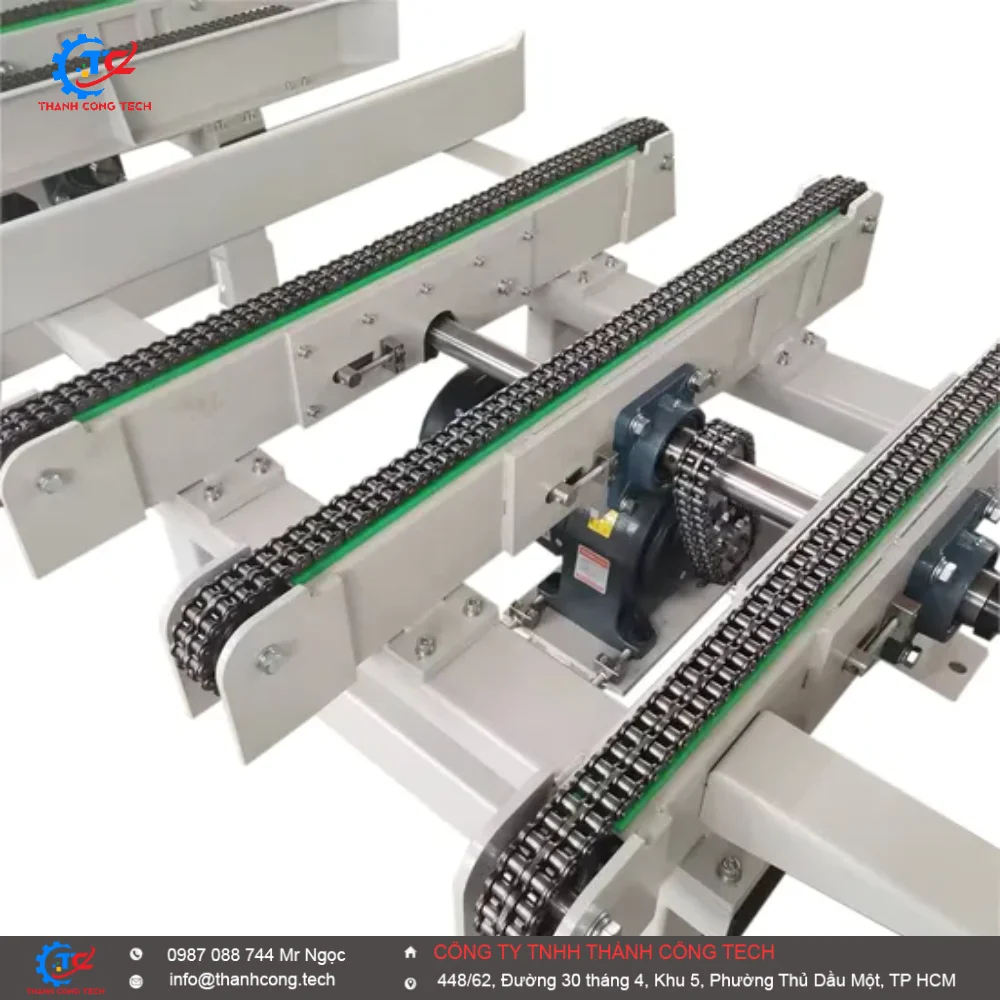

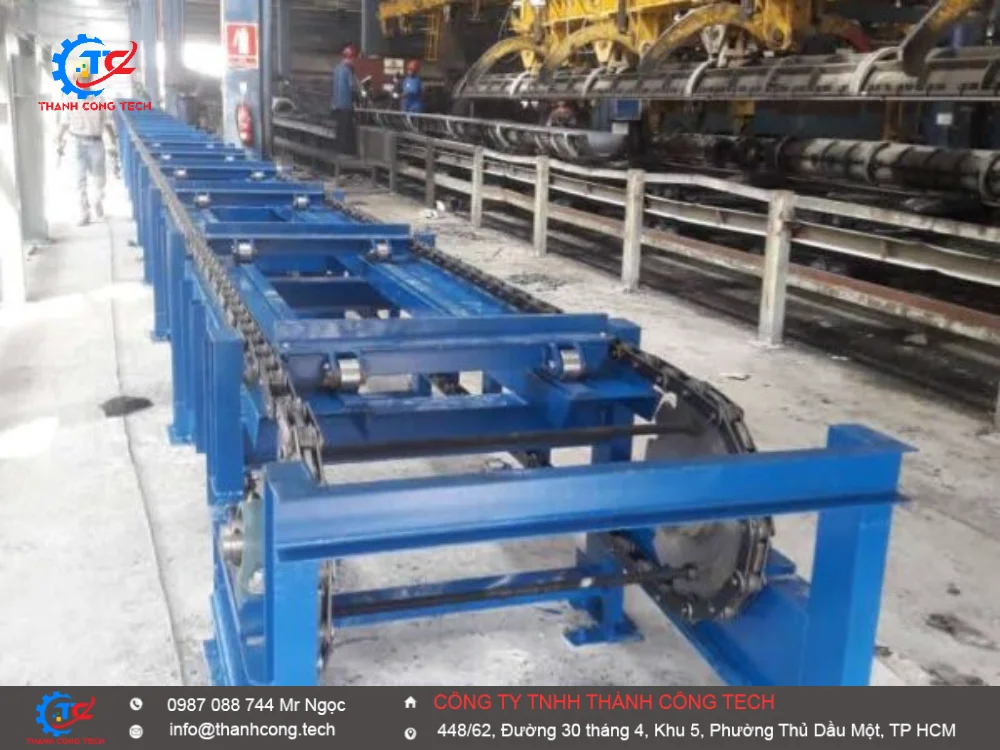

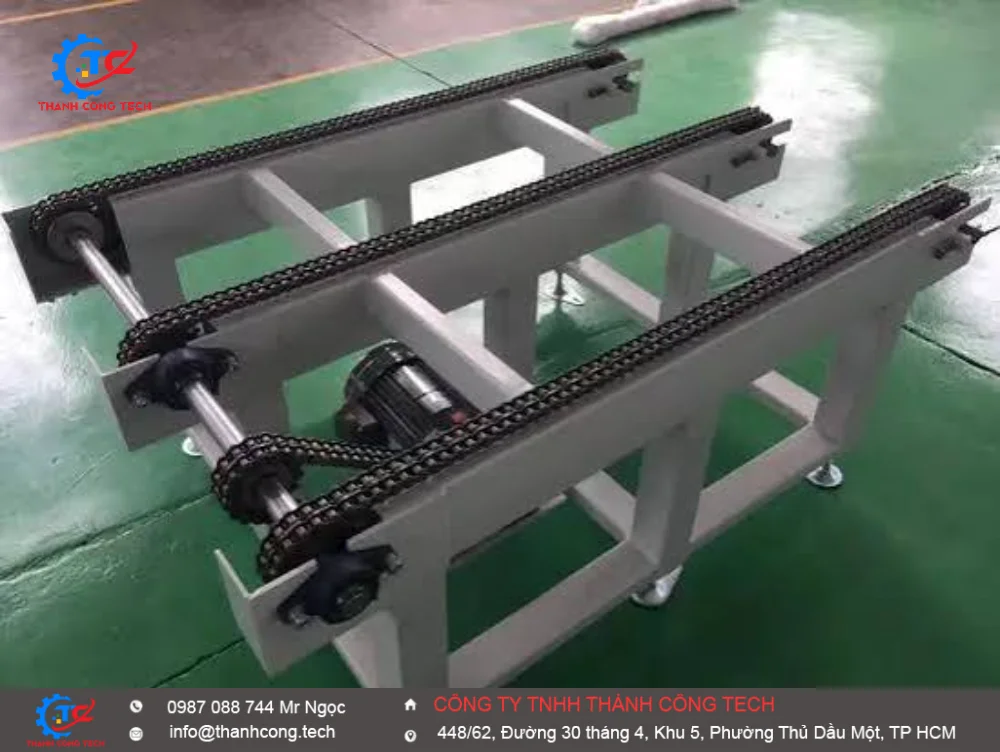

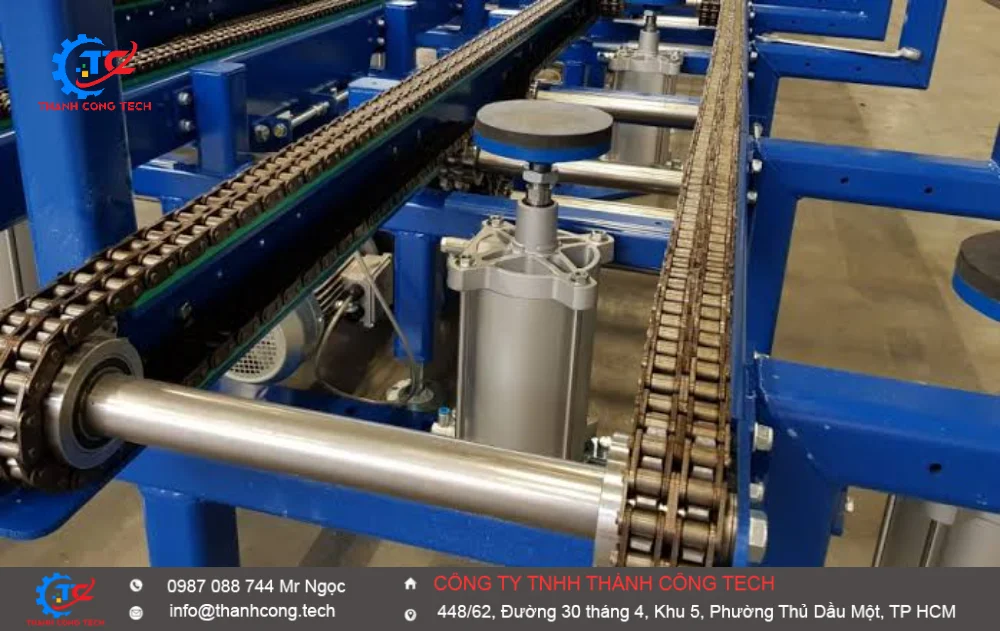

Băng Tải Máy Cưa Dạng Xích

Băng tải xích có thể được sử dụng khi cần vận chuyển phôi gỗ có tải trọng lớn hoặc hình dạng không phù hợp với dây đai thông thường.

Xích được bố trí theo tuyến vận chuyển và truyền động thông qua hệ thống nhông, trục và động cơ giảm tốc.

Đây là phương án có thể xem xét cho những dây chuyền cưa gỗ yêu cầu khả năng chịu tải cao.

Băng Tải Dây Đai Sau Máy Cưa

Băng tải dây đai tạo ra bề mặt vận chuyển liên tục, phù hợp với các loại sản phẩm có kích thước và tải trọng tương thích.

Loại dây băng và kết cấu đỡ được lựa chọn dựa trên loại gỗ, kích thước sản phẩm, tải trọng và môi trường làm việc.

Băng Tải Máy Cưa Nghiêng

Trong trường hợp máy cưa và công đoạn tiếp theo nằm ở các cao độ khác nhau, băng tải nghiêng có thể được sử dụng để vận chuyển gỗ lên hoặc xuống.

Đối với sản phẩm dạng tấm, cần chú ý đến khả năng giữ sản phẩm khi băng tải chạy nghiêng để hạn chế trượt hoặc xê dịch.

Băng Tải Máy Cưa Chữ Z

Băng tải chữ Z phù hợp khi cần đưa gỗ hoặc ván từ cao độ thấp lên cao nhưng mặt bằng không đủ để bố trí một tuyến băng tải nghiêng dài.

Cấu hình chữ Z giúp thay đổi hướng vận chuyển và tận dụng không gian theo chiều cao của nhà xưởng.

Băng Tải Máy Cưa Có Phễu Thu Gom

Đối với mùn cưa và phế liệu nhỏ, băng tải có thể kết hợp phễu hoặc máng thu gom để tiếp nhận nguyên liệu từ máy cưa.

Phễu giúp tập trung nguyên liệu vào đúng vị trí trên băng tải và hạn chế tình trạng rơi vãi ra khu vực xung quanh.

Băng Tải Máy Cưa Cho Dây Chuyền Chế Biến Gỗ

Trong dây chuyền chế biến gỗ, băng tải máy cưa thường không hoạt động độc lập mà được kết nối với nhiều thiết bị khác.

Một tuyến vận chuyển có thể bao gồm:

• Kho nguyên liệu.
• Băng tải cấp phôi.
• Máy cưa.
• Băng tải sau máy cưa.
• Khu vực kiểm tra.
• Máy bào hoặc máy chà nhám.
• Khu vực đóng gói.
• Kho thành phẩm.

Việc kết nối các công đoạn giúp giảm thao tác vận chuyển thủ công và tạo dòng sản xuất liên tục hơn.

Cấu Tạo Băng Tải Máy Cưa

Tùy theo mục đích sử dụng, một hệ thống băng tải máy cưa có thể gồm:

• Khung băng tải.
• Dây băng, con lăn hoặc xích vận chuyển.
• Trục chủ động.
• Trục bị động.
• Con lăn đỡ.
• Động cơ giảm tốc.
• Bộ truyền động.
• Bộ phận căng băng hoặc căng xích.
• Thanh dẫn hướng.
• Phễu hoặc máng thu gom.
• Cảm biến phát hiện sản phẩm.
• Tủ điện điều khiển.

Cấu hình được lựa chọn tùy theo vị trí băng tải nằm trước máy cưa, sau máy cưa hay đảm nhiệm thu gom phế liệu.

Vật Liệu Chế Tạo Băng Tải Máy Cưa

Khung thép sơn

Khung thép sơn phù hợp với nhiều xưởng cưa và nhà máy chế biến gỗ. Kết cấu có thể được thiết kế theo tải trọng và kích thước phôi.

Khung thép mạ

Có thể lựa chọn khung thép mạ cho những môi trường có yêu cầu riêng về khả năng bảo vệ bề mặt.

Inox

Inox có thể được sử dụng cho những vị trí cần yêu cầu riêng về vật liệu hoặc môi trường làm việc.

Những Yếu Tố Cần Tính Khi Thiết Kế Băng Tải Máy Cưa

1. Loại nguyên liệu cần vận chuyển

Cần xác định băng tải vận chuyển gỗ tròn, gỗ thanh, phôi, ván ép hay sản phẩm sau cưa. Mỗi loại có đặc tính khác nhau.

2. Kích thước phôi

Chiều dài, chiều rộng và độ dày phôi ảnh hưởng trực tiếp đến chiều rộng và kết cấu băng tải.

3. Tải trọng

Cần xác định trọng lượng sản phẩm hoặc lượng nguyên liệu tối đa trên băng tải để lựa chọn kết cấu và công suất truyền động phù hợp.

4. Năng suất máy cưa

Tốc độ và năng suất băng tải cần được tính toán để phù hợp với khả năng cấp và nhận liệu của máy cưa.

5. Chiều dài tuyến vận chuyển

Chiều dài băng tải ảnh hưởng đến kết cấu khung, số lượng điểm đỡ và hệ thống truyền động.

6. Vị trí cấp và xả liệu

Điểm tiếp nhận từ máy cưa và điểm chuyển sang công đoạn tiếp theo cần được bố trí hợp lý để hạn chế kẹt hoặc lệch sản phẩm.

7. Lượng mùn cưa và phế liệu

Nếu băng tải có nhiệm vụ thu gom phế liệu, cần xác định lượng nguyên liệu phát sinh để lựa chọn kích thước và phương án thu gom phù hợp.

8. Môi trường nhiều bụi

Xưởng cưa thường phát sinh bụi gỗ. Vì vậy cần chú ý đến phương án che chắn, vệ sinh, bảo trì và lựa chọn thiết bị điện phù hợp với môi trường thực tế.

Điều Khiển Tự Động Băng Tải Máy Cưa

Băng tải có thể tích hợp hệ thống điều khiển tự động để đồng bộ với máy cưa và các thiết bị liên quan.

• Điều khiển đóng/ngắt động cơ.
• Điều chỉnh tốc độ bằng biến tần.
• Cảm biến phát hiện phôi.
• Cảm biến xác định vị trí sản phẩm.
• Điều khiển cơ cấu dừng phôi.
• Điều khiển liên động với máy cưa.
• Kết nối PLC với các băng tải khác.
• Cảnh báo khi băng tải gặp sự cố.

Ví dụ, khi máy cưa dừng hoặc khu vực phía sau chưa sẵn sàng nhận sản phẩm, băng tải có thể được điều khiển dừng hoặc giảm tốc để hạn chế tình trạng dồn phôi.

Băng Tải Máy Cưa Kết Hợp Hệ Thống Hút Bụi

Trong xưởng cưa, băng tải thu gom phế liệu có thể được bố trí kết hợp với hệ thống hút bụi.

Hệ thống hút bụi hỗ trợ thu gom bụi và các hạt nhẹ tại nguồn phát sinh, trong khi băng tải có thể đảm nhiệm việc vận chuyển phần phế liệu hoặc nguyên liệu đã được tập trung về khu vực xử lý.

Hai hệ thống có thể được thiết kế đồng bộ tùy theo quy trình và mặt bằng nhà xưởng.

Băng Tải Máy Cưa Kết Hợp Máy Bào

Sau khi cưa, phôi gỗ có thể được chuyển trực tiếp đến máy bào. Băng tải giúp kết nối hai công đoạn và hạn chế việc công nhân phải di chuyển từng phôi.

Tốc độ vận chuyển có thể được điều chỉnh để phù hợp với năng suất của máy bào và máy cưa.

Băng Tải Máy Cưa Kết Hợp Máy Chà Nhám

Đối với dây chuyền gia công ván hoặc sản phẩm gỗ, băng tải sau máy cưa có thể đưa sản phẩm đến máy chà nhám.

Việc bố trí băng tải giữa hai thiết bị giúp tạo dòng vận chuyển liên tục và giảm thời gian chờ.

Thiết Kế Băng Tải Máy Cưa Theo Yêu Cầu

Mỗi loại máy cưa có vị trí cấp liệu, chiều cao đầu ra và năng suất khác nhau. Vì vậy, băng tải cần được thiết kế dựa trên điều kiện thực tế của từng dây chuyền.

Thành Công Tech có thể thiết kế:

• Băng tải cấp phôi cho máy cưa.
• Băng tải sau máy cưa.
• Băng tải thu gom mùn cưa.
• Băng tải thu gom phế liệu gỗ.
• Băng tải con lăn cho máy cưa.
• Băng tải xích cho phôi gỗ.
• Băng tải dây đai sau máy cưa.
• Băng tải nghiêng.
• Băng tải chữ Z.
• Băng tải kết nối nhiều máy cưa.

Lợi Ích Khi Sử Dụng Băng Tải Cho Máy Cưa

• Giảm vận chuyển gỗ thủ công.
• Giảm thao tác bê và kéo phôi.
• Tạo dòng cấp liệu liên tục cho máy cưa.
• Đưa sản phẩm sau cưa nhanh chóng sang công đoạn tiếp theo.
• Hỗ trợ thu gom mùn cưa và phế liệu.
• Giảm tình trạng nguyên liệu tồn đọng quanh máy.
• Dễ kết nối với máy bào, máy chà nhám và các thiết bị gia công khác.
• Có thể tích hợp cảm biến và điều khiển tự động.
• Có thể thiết kế theo mặt bằng và năng suất thực tế.

Quy Trình Thiết Kế Băng Tải Máy Cưa Tại Thành Công Tech

Bước 1: Tiếp nhận nhu cầu

Tiếp nhận thông tin về loại máy cưa, loại gỗ, kích thước phôi, tải trọng và công đoạn cần kết nối.

Bước 2: Khảo sát thực tế

Kỹ thuật khảo sát vị trí máy cưa, cao độ cấp – xả liệu, hướng vận chuyển và không gian lắp đặt.

Bước 3: Đề xuất phương án

Dựa trên dữ liệu thực tế, Thành Công Tech đề xuất loại băng tải, kích thước, tốc độ, kết cấu và phương án điều khiển phù hợp.

Bước 4: Thiết kế và chế tạo

Các bộ phận được thiết kế, gia công và lắp ráp theo phương án đã thống nhất.

Bước 5: Lắp đặt

Băng tải được đưa vào vị trí, căn chỉnh và kết nối với máy cưa hoặc các thiết bị liên quan.

Bước 6: Chạy thử

Hệ thống được chạy thử với nguyên liệu thực tế để kiểm tra khả năng vận chuyển và sự phối hợp với máy cưa.

Bước 7: Bàn giao

Sau khi kiểm tra vận hành, hệ thống được bàn giao và hướng dẫn sử dụng cho khách hàng.

Vì Sao Nên Chọn Thành Công Tech?

Thành Công Tech cung cấp giải pháp băng tải máy cưa dựa trên quy trình sản xuất và mặt bằng thực tế thay vì chỉ sử dụng một cấu hình cố định.

• Khảo sát máy cưa và tuyến vận chuyển.
• Tư vấn phương án cấp phôi và nhận sản phẩm.
• Thiết kế băng tải theo kích thước và tải trọng thực tế.
• Chế tạo khung và hệ thống truyền động.
• Tích hợp phễu, máng thu gom khi cần.
• Tích hợp cảm biến, biến tần và PLC.
• Kết nối với máy cưa và các thiết bị gia công khác.
• Lắp đặt, chạy thử và hỗ trợ bảo trì.

Đặt Thiết Kế Băng Tải Máy Cưa Tại Thành Công Tech

Nếu doanh nghiệp đang cần băng tải máy cưa, băng tải cấp phôi cho máy cưa hoặc băng tải sau máy cưa, việc khảo sát trực tiếp máy móc và nguyên liệu sẽ giúp lựa chọn được phương án vận chuyển phù hợp.

Thành Công Tech nhận tư vấn, thiết kế, chế tạo và lắp đặt băng tải cho các dây chuyền cưa và chế biến gỗ theo yêu cầu thực tế.

Liên hệ Thành Công Tech để được tư vấn phương án băng tải máy cưa phù hợp với dây chuyền sản xuất của doanh nghiệp.
