Băng Tải Xưởng Gỗ – Giải Pháp Vận Chuyển Gỗ, Ván Và Phế Liệu Trong Nhà Máy

Băng tải xưởng gỗ là thiết bị vận chuyển được sử dụng để đưa gỗ nguyên liệu, gỗ sau gia công, ván, thanh gỗ, mùn cưa và phế liệu giữa các công đoạn trong xưởng chế biến gỗ.

Trong các xưởng sản xuất nội thất, nhà máy chế biến gỗ, xưởng sản xuất ván ép, xưởng pallet hay dây chuyền sản xuất viên nén, việc vận chuyển nguyên liệu bằng xe đẩy hoặc nhân công thường làm tăng thời gian thao tác và khó tổ chức dây chuyền liên tục.

Do đó, sử dụng băng tải giúp kết nối các máy móc và công đoạn thành một quy trình vận chuyển ổn định, giảm thao tác thủ công và thuận tiện hơn khi tự động hóa nhà máy.

Băng Tải Xưởng Gỗ Là Gì?

Băng tải xưởng gỗ là hệ thống vận chuyển được thiết kế riêng cho môi trường sản xuất và chế biến gỗ. Tùy loại nguyên liệu, băng tải có thể sử dụng dây đai, con lăn, xích hoặc kết cấu chuyên dụng để vận chuyển sản phẩm.

Khác với băng tải sử dụng trong các ngành sản xuất thông thường, băng tải trong xưởng gỗ phải tính đến đặc điểm nguyên liệu như kích thước lớn, trọng lượng cao, cạnh sắc, bụi gỗ, mùn cưa và phế liệu phát sinh trong quá trình gia công.

Vì vậy, thiết kế băng tải cần dựa trên thực tế mặt bằng và quy trình sản xuất thay vì chỉ lựa chọn theo kích thước tiêu chuẩn.

Vai Trò Của Băng Tải Trong Xưởng Gỗ

Vận Chuyển Gỗ Nguyên Liệu

Băng tải có thể đưa gỗ nguyên liệu từ khu vực tập kết đến máy cưa, máy xẻ, máy bóc hoặc các công đoạn xử lý tiếp theo.

Đối với gỗ thanh, gỗ tấm hoặc phôi gỗ có kích thước khác nhau, băng tải được thiết kế theo kích thước và trọng lượng thực tế của sản phẩm.

Đưa Gỗ Sau Cưa Sang Công Đoạn Tiếp Theo

Sau khi cưa, gỗ có thể được vận chuyển trực tiếp sang máy bào, máy chà nhám, máy cắt hoặc khu vực phân loại.

Việc kết nối trực tiếp các công đoạn giúp hạn chế việc phải chuyển sản phẩm bằng xe đẩy hoặc nâng hạ thủ công nhiều lần.

Vận Chuyển Ván Và Tấm Gỗ

Trong xưởng sản xuất ván ép, MDF, HDF hoặc các sản phẩm gỗ công nghiệp, băng tải được sử dụng để vận chuyển các tấm ván giữa máy cắt, máy chà nhám, máy kiểm tra và khu vực đóng gói.

Thu Gom Mùn Cưa

Trong quá trình cưa, bào và gia công gỗ phát sinh lượng lớn mùn cưa. Băng tải có thể được bố trí bên dưới hoặc sau máy để thu gom mùn cưa và đưa về phễu chứa, silo hoặc hệ thống xử lý.

Thu Gom Phế Liệu Gỗ

Đầu mẩu gỗ, thanh gỗ vụn, miếng ván thừa và các loại phế liệu khác cũng có thể được vận chuyển bằng băng tải đến khu vực tập kết hoặc hệ thống nghiền.

Kết Nối Các Máy Trong Dây Chuyền

Đây là một trong những ứng dụng quan trọng của băng tải xưởng gỗ.

Thay vì mỗi máy hoạt động độc lập, băng tải giúp kết nối máy cưa, máy bào, máy chà nhám, máy cắt, máy đóng gói và khu vực lưu trữ thành một dây chuyền liên tục.

Băng Tải Gỗ Trong Xưởng Chế Biến Gỗ

Băng tải gỗ có thể được thiết kế cho nhiều dạng sản phẩm khác nhau như gỗ tròn, gỗ thanh, gỗ tấm, ván ép, pallet hoặc phế liệu.

Tùy sản phẩm, Thành Công Tech có thể lựa chọn dạng băng tải phù hợp để đảm bảo khả năng chịu tải, vận chuyển ổn định và phù hợp với không gian nhà xưởng.

Băng Tải Cấp Gỗ Cho Máy Cưa

Băng tải cấp gỗ được bố trí trước máy cưa nhằm đưa phôi gỗ từ khu vực tập kết vào vị trí gia công.

Đối với gỗ có kích thước và trọng lượng lớn, kết cấu băng tải cần có khả năng chịu tải tốt và đảm bảo sản phẩm không bị lệch trong quá trình di chuyển.

Băng Tải Sau Máy Cưa

Sau khi cưa, sản phẩm có thể được đưa trực tiếp lên băng tải để chuyển sang công đoạn tiếp theo.

Băng tải sau máy cưa có thể vận chuyển gỗ thanh, ván hoặc các chi tiết gỗ tùy theo dây chuyền sản xuất.

Băng Tải Máy Bào Gỗ

Máy bào tạo ra sản phẩm có bề mặt hoàn thiện hơn nhưng đồng thời phát sinh mùn cưa và phế liệu. Băng tải có thể được bố trí ở đầu ra máy bào để đưa gỗ sang công đoạn tiếp theo.

Nếu cần thu gom mùn cưa, băng tải cũng có thể được kết hợp với phễu thu gom và hệ thống hút bụi.

Băng Tải Máy Chà Nhám Gỗ

Băng tải sau máy chà nhám được sử dụng để đưa sản phẩm sau xử lý bề mặt sang khu vực kiểm tra hoặc đóng gói.

Đối với các tấm gỗ hoặc ván có bề mặt dễ trầy xước, bề mặt tiếp xúc của băng tải cần được lựa chọn phù hợp để hạn chế ảnh hưởng đến sản phẩm.

Băng Tải Ván Gỗ

Băng tải ván gỗ được thiết kế để vận chuyển các loại tấm có kích thước lớn trong xưởng.

Tùy kích thước ván, băng tải có thể sử dụng dây đai rộng, nhiều dây đai song song hoặc hệ thống con lăn.

Băng Tải Ván Ép Trong Xưởng Gỗ

Trong dây chuyền sản xuất ván ép, băng tải có thể được sử dụng ở nhiều vị trí như sau máy cắt, sau máy chà nhám, khu vực kiểm tra và trước công đoạn đóng gói.

Việc tự động hóa vận chuyển ván giúp giảm đáng kể thao tác nâng chuyển thủ công đối với những tấm ván có kích thước lớn.

Băng Tải Gỗ Thanh

Gỗ thanh thường có chiều dài lớn và cần được vận chuyển ổn định để tránh rơi khỏi băng tải.

Tùy kích thước thanh gỗ, có thể sử dụng băng tải dây đai, băng tải xích hoặc hệ thống con lăn để phù hợp với đặc tính sản phẩm.

Băng Tải Gỗ Tròn

Gỗ tròn có hình dạng không ổn định và trọng lượng lớn nên yêu cầu kết cấu băng tải chắc chắn.

Trong các dây chuyền xử lý gỗ nguyên liệu, băng tải gỗ tròn có thể được sử dụng để đưa nguyên liệu đến máy bóc, máy cưa hoặc khu vực xử lý tiếp theo.

Băng Tải Thu Gom Mùn Cưa Trong Xưởng Gỗ

Băng tải mùn cưa thường được bố trí dưới máy cưa, máy bào hoặc các vị trí phát sinh phế liệu.

Mùn cưa sau khi thu gom có thể được đưa đến:

• Phễu chứa mùn cưa.
• Silo chứa nguyên liệu.
• Máy ép viên.
• Hệ thống sấy.
• Khu vực tập kết.
• Hệ thống xử lý hoặc tái sử dụng phế phẩm.

Đối với hệ thống có nhiều điểm phát sinh mùn cưa, có thể thiết kế nhiều nhánh băng tải tập trung về một vị trí thu gom chung.

Băng Tải Thu Gom Phế Liệu Gỗ

Phế liệu gỗ như đầu mẩu, thanh vụn, ván thừa hoặc gỗ sau cắt có thể được đưa lên băng tải để vận chuyển đến máy nghiền hoặc khu vực chứa phế liệu.

Đây là giải pháp phù hợp với các nhà máy muốn giảm việc công nhân phải thu gom phế liệu bằng thủ công trong khu vực sản xuất.

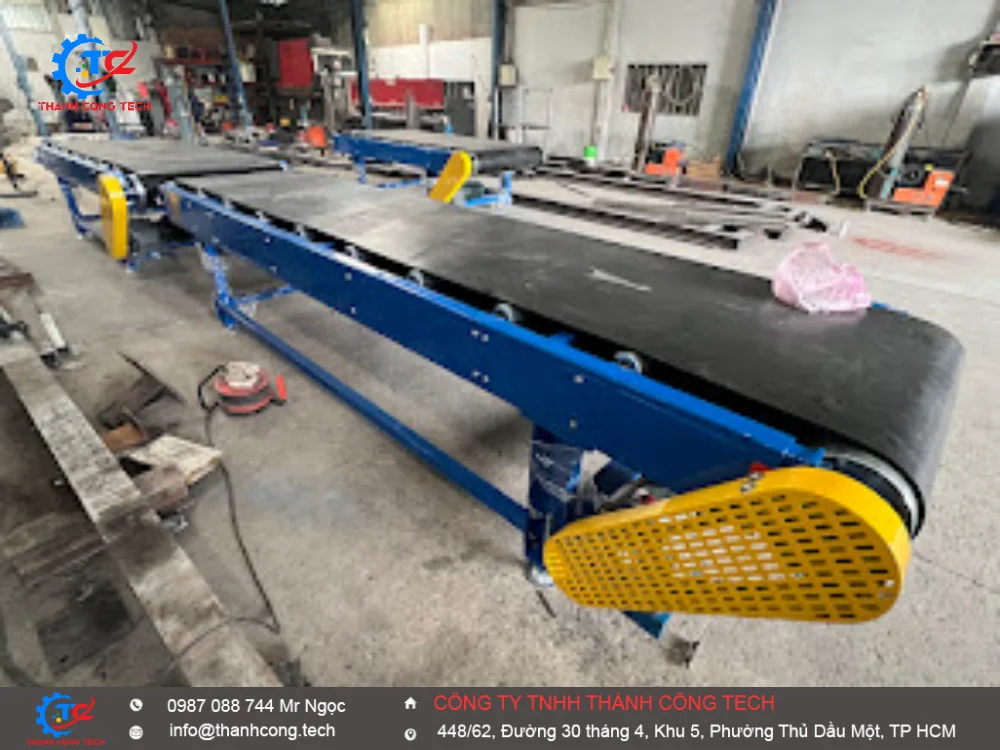

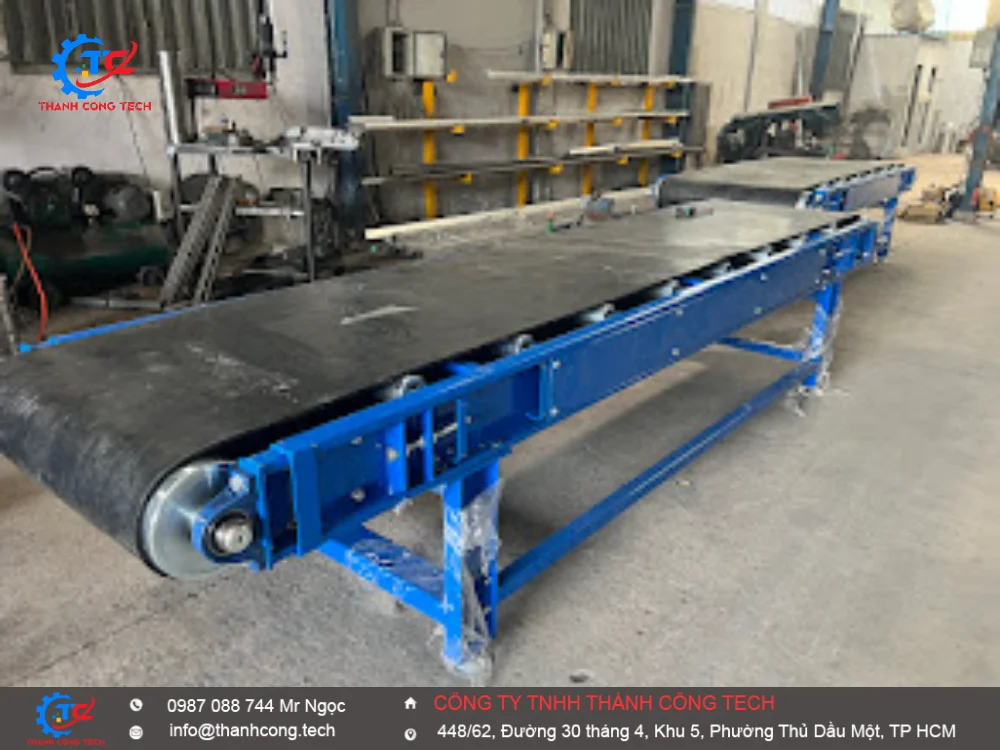

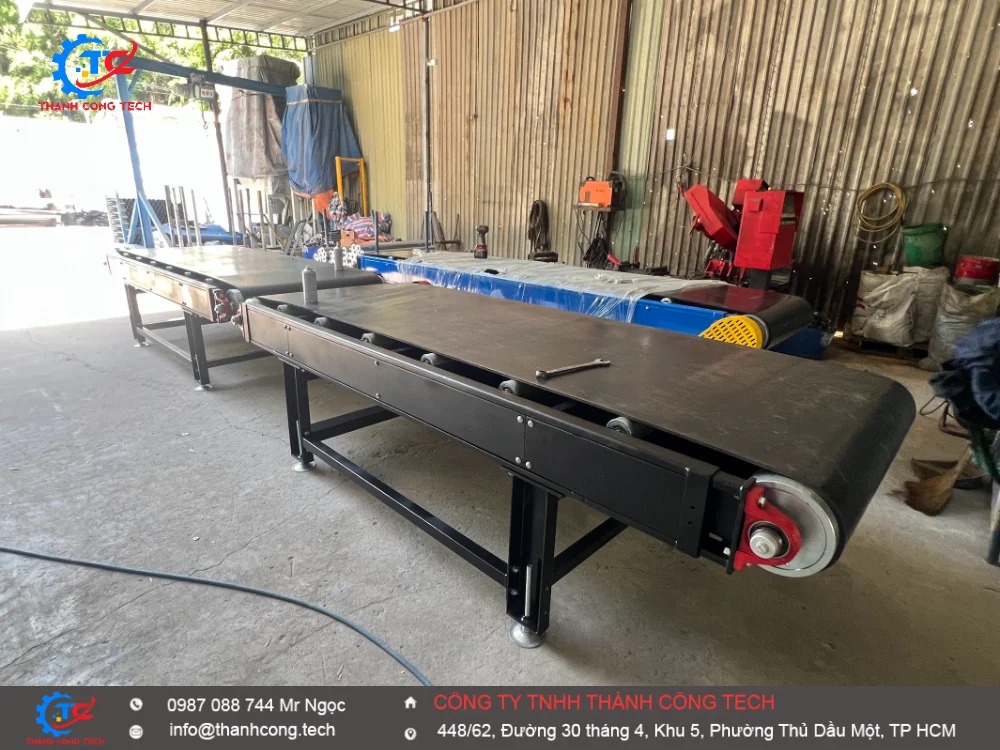

Băng Tải Xưởng Gỗ Dạng Dây Đai

Băng tải dây đai là lựa chọn phổ biến trong vận chuyển gỗ, ván và các sản phẩm có kích thước khác nhau.

Ưu điểm là kết cấu tương đối linh hoạt, có thể thiết kế ngang, nghiêng hoặc kết hợp nhiều đoạn để phù hợp với mặt bằng xưởng.

Băng Tải Xưởng Gỗ Dạng Con Lăn

Băng tải con lăn phù hợp với các sản phẩm có mặt đáy tương đối phẳng như ván, pallet, thùng hàng hoặc các cụm sản phẩm gỗ.

Hệ thống có thể sử dụng con lăn tự do hoặc con lăn truyền động tùy yêu cầu vận chuyển.

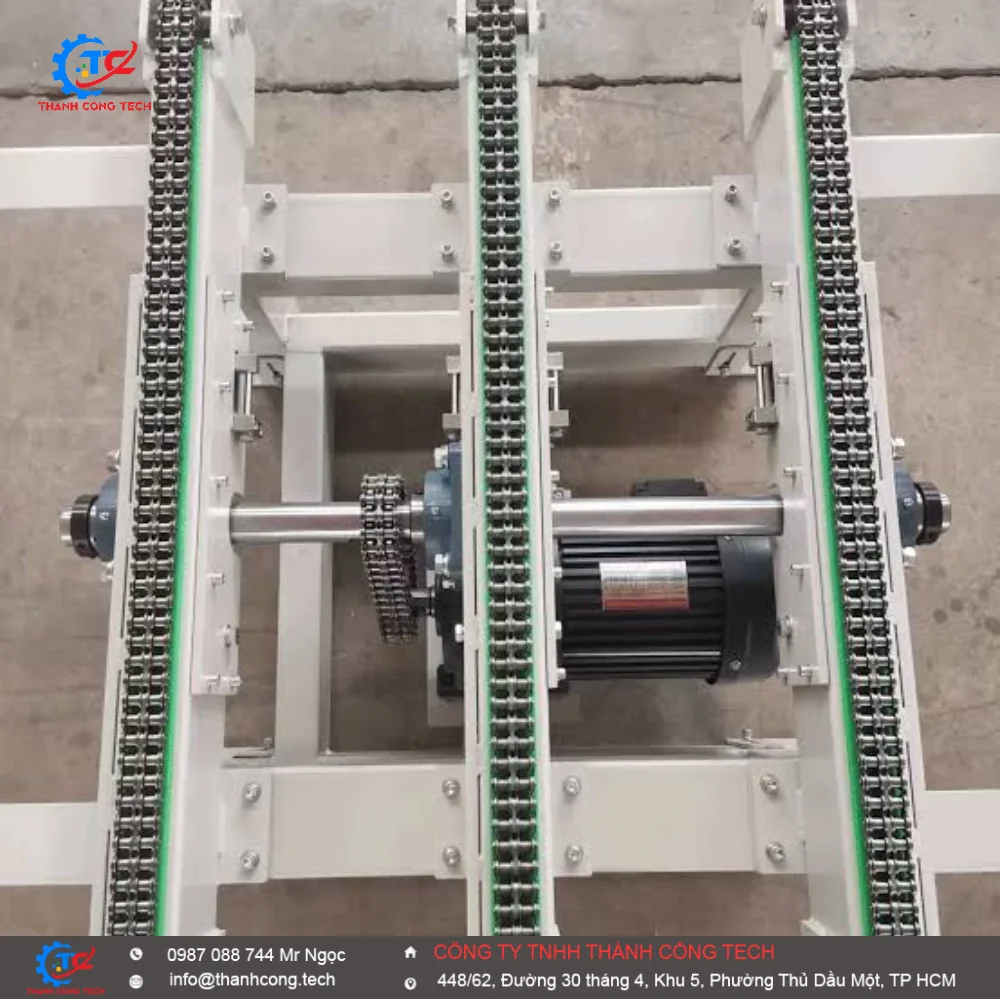

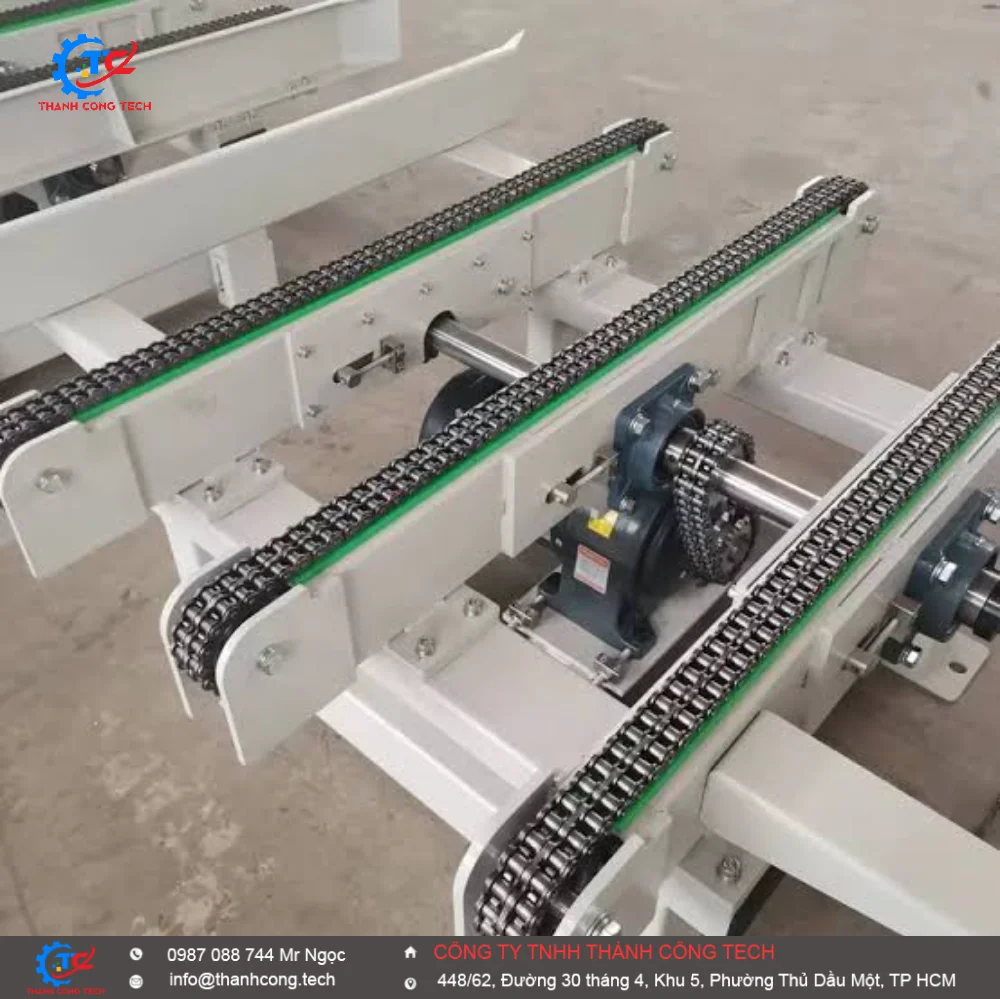

Băng Tải Xưởng Gỗ Dạng Xích

Băng tải xích phù hợp với các ứng dụng cần chịu tải lớn hoặc vận chuyển những sản phẩm có hình dạng và trọng lượng không phù hợp với dây đai thông thường.

Đây cũng là một lựa chọn đáng cân nhắc trong các dây chuyền vận chuyển gỗ nặng, pallet hoặc phế liệu gỗ.

Băng Tải Xưởng Gỗ Nghiêng

Trong nhiều nhà xưởng, vị trí máy móc và khu vực chứa nguyên liệu nằm ở các cao độ khác nhau.

Băng tải nghiêng giúp đưa gỗ hoặc phế liệu lên cao, xuống thấp mà không cần sử dụng thêm nhiều thiết bị nâng chuyển.

Khi thiết kế băng tải nghiêng cần tính đến trọng lượng, kích thước và khả năng trượt của sản phẩm.

Băng Tải Xưởng Gỗ Chữ Z

Băng tải chữ Z phù hợp với những mặt bằng có yêu cầu thay đổi cao độ nhưng diện tích bố trí hạn chế.

Thiết kế này cho phép kết hợp đoạn ngang, đoạn nghiêng và đoạn ngang trong cùng một hệ thống.

Đây là phương án thường được cân nhắc khi cần đưa sản phẩm từ tầng thấp lên khu vực có cao độ lớn hơn mà không muốn chiếm quá nhiều diện tích nhà xưởng.

Băng Tải Xưởng Gỗ Có Phễu

Đối với mùn cưa, gỗ vụn hoặc nguyên liệu dạng rời, băng tải có thể được kết hợp với phễu cấp liệu hoặc phễu thu gom.

Phễu giúp tập trung nguyên liệu trước khi đưa lên băng tải, đồng thời tạo điều kiện thuận lợi cho việc kết nối với máy nghiền, máy sấy hoặc hệ thống xử lý tiếp theo.

Băng Tải Cho Dây Chuyền Chế Biến Gỗ

Trong dây chuyền chế biến gỗ, băng tải không chỉ đảm nhận nhiệm vụ vận chuyển mà còn đóng vai trò kết nối giữa các thiết bị.

Một hệ thống có thể bao gồm:

• Băng tải cấp nguyên liệu.
• Băng tải sau máy cưa.
• Băng tải sau máy bào.
• Băng tải sau máy chà nhám.
• Băng tải phân loại.
• Băng tải thu gom phế liệu.
• Băng tải cấp liệu cho máy nghiền.
• Băng tải đưa sản phẩm đến khu vực đóng gói.

Do đó, việc thiết kế cần xem xét toàn bộ quy trình thay vì chỉ thiết kế từng băng tải riêng lẻ.

Cấu Tạo Băng Tải Xưởng Gỗ

Tùy ứng dụng, một hệ thống băng tải có thể bao gồm các bộ phận chính:

• Khung băng tải.
• Dây băng hoặc hệ thống con lăn.
• Ru lô chủ động và bị động.
• Con lăn đỡ.
• Động cơ giảm tốc.
• Bộ truyền động.
• Tủ điện điều khiển.
• Biến tần nếu cần điều chỉnh tốc độ.
• Cảm biến và thiết bị an toàn tùy hệ thống.
• Chân đỡ hoặc khung treo.
• Phễu cấp liệu hoặc thu gom nếu cần.

Vật Liệu Làm Băng Tải Xưởng Gỗ

Khung băng tải có thể được chế tạo bằng thép sơn, thép mạ hoặc inox tùy môi trường sử dụng.

Đối với môi trường xưởng gỗ thông thường, kết cấu thép thường được lựa chọn để đảm bảo độ cứng và khả năng chịu tải.

Những vị trí thường xuyên tiếp xúc với nguyên liệu, bụi hoặc yêu cầu vệ sinh đặc biệt có thể cân nhắc vật liệu phù hợp hơn.

Những Yếu Tố Cần Tính Khi Thiết Kế Băng Tải Xưởng Gỗ

Loại Gỗ Và Sản Phẩm Vận Chuyển

Trước tiên cần xác định băng tải dùng để vận chuyển gỗ tròn, gỗ thanh, ván, pallet, mùn cưa hay phế liệu.

Mỗi loại sản phẩm có yêu cầu kết cấu khác nhau.

Kích Thước Sản Phẩm

Chiều dài, chiều rộng, chiều cao và hình dạng sản phẩm ảnh hưởng trực tiếp đến chiều rộng và kết cấu băng tải.

Trọng Lượng

Gỗ có thể có trọng lượng lớn, đặc biệt là gỗ nguyên khối hoặc gỗ có độ ẩm cao. Vì vậy cần tính tải trọng thực tế trong quá trình vận chuyển.

Năng Suất

Năng suất cần được xác định theo số lượng sản phẩm hoặc khối lượng nguyên liệu cần vận chuyển trong một khoảng thời gian.

Chiều Dài Băng Tải

Chiều dài ảnh hưởng đến kết cấu khung, công suất truyền động và phương án bố trí động cơ.

Độ Nghiêng

Nếu cần vận chuyển gỗ lên cao, phải tính toán độ nghiêng phù hợp để sản phẩm không bị trượt hoặc rơi trong quá trình hoạt động.

Môi Trường Nhiều Bụi Gỗ

Bụi gỗ có thể xuất hiện liên tục trong khu vực sản xuất. Vì vậy, thiết bị truyền động, động cơ và các bộ phận điện cần được bố trí phù hợp với điều kiện thực tế.

Vị Trí Nạp Và Xả

Cần xác định chính xác điểm lấy sản phẩm và điểm trả sản phẩm để thiết kế chiều dài, chiều cao và hướng chạy băng tải.

Tự Động Hóa Băng Tải Xưởng Gỗ

Băng tải có thể được tích hợp vào hệ thống điều khiển tự động của nhà máy.

Tùy yêu cầu, hệ thống có thể sử dụng:

• PLC.
• Biến tần.
• Cảm biến phát hiện sản phẩm.
• Cảm biến mức.
• Điều khiển tốc độ.
• Nút dừng khẩn cấp.
• Liên động giữa các máy.
• Điều khiển nhiều băng tải theo chuỗi.

Ví dụ, khi máy phía sau dừng hoạt động, băng tải cấp liệu phía trước có thể được điều khiển dừng theo nhằm hạn chế tình trạng nguyên liệu dồn ứ.

Đây là một trong những yếu tố quan trọng khi xây dựng dây chuyền chế biến gỗ tự động.

Kết Hợp Băng Tải Với Hệ Thống Hút Bụi Gỗ

Đối với các vị trí phát sinh nhiều mùn cưa, băng tải có thể được thiết kế kết hợp với hệ thống hút bụi.

Phễu hoặc máng thu gom giúp tập trung mùn cưa, trong khi hệ thống hút bụi xử lý phần bụi mịn phát sinh trong quá trình gia công.

Hai hệ thống có thể được thiết kế đồng bộ tùy theo quy trình của từng nhà máy.

Kết Hợp Băng Tải Với Máy Nghiền Gỗ

Phế liệu sau khi cưa hoặc sản xuất có thể được băng tải đưa trực tiếp đến máy nghiền.

Giải pháp này giúp tạo thành quy trình liên tục:

Máy gia công gỗ → Băng tải thu gom → Máy nghiền → Băng tải → Khu vực chứa hoặc công đoạn tiếp theo.

Nhờ đó, việc thu gom và xử lý phế liệu được tổ chức khoa học hơn.

Kết Hợp Băng Tải Với Máy Sấy Mùn Cưa

Trong các dây chuyền sản xuất viên nén gỗ hoặc xử lý mùn cưa, băng tải có thể đưa nguyên liệu từ khu vực thu gom đến máy sấy.

Việc thiết kế cần tính đến độ ẩm, kích thước hạt và năng suất nguyên liệu để lựa chọn phương án vận chuyển phù hợp.

Thiết Kế Băng Tải Xưởng Gỗ Theo Yêu Cầu

Mỗi xưởng gỗ có mặt bằng, máy móc và quy trình sản xuất khác nhau. Vì vậy, băng tải nên được thiết kế theo thực tế thay vì áp dụng một kích thước cố định cho mọi nhà máy.

Thành Công Tech có thể khảo sát vị trí lắp đặt, xác định hướng vận chuyển, điểm cấp liệu, điểm xả liệu và phương án kết nối với các thiết bị hiện có.

Từ đó xây dựng phương án băng tải phù hợp với quy trình sản xuất và diện tích nhà xưởng.

Lợi Ích Khi Sử Dụng Băng Tải Trong Xưởng Gỗ

• Giảm thao tác vận chuyển thủ công.
• Giảm thời gian di chuyển nguyên liệu.
• Kết nối nhiều công đoạn sản xuất.
• Hỗ trợ tổ chức dây chuyền liên tục.
• Thu gom mùn cưa và phế liệu thuận tiện hơn.
• Hỗ trợ tự động hóa nhà máy.
• Giảm việc sử dụng xe đẩy trong khu vực sản xuất.
• Tận dụng tốt hơn không gian nhà xưởng.
• Dễ dàng mở rộng hoặc kết nối thêm thiết bị khi có nhu cầu.

Quy Trình Thiết Kế Băng Tải Xưởng Gỗ Tại Thành Công Tech

1. Tiếp Nhận Yêu Cầu

Thành Công Tech tiếp nhận thông tin về loại gỗ, kích thước sản phẩm, trọng lượng, năng suất và vị trí cần vận chuyển.

2. Khảo Sát Mặt Bằng

Đối với hệ thống có yêu cầu phức tạp, việc khảo sát thực tế giúp xác định chính xác không gian lắp đặt và tuyến vận chuyển.

3. Lên Phương Án

Dựa trên quy trình sản xuất, đội ngũ kỹ thuật đề xuất loại băng tải, kích thước, hướng vận chuyển và phương án truyền động phù hợp.

4. Thiết Kế Và Chế Tạo

Hệ thống được gia công theo phương án đã thống nhất, bao gồm phần cơ khí, truyền động và điều khiển.

5. Lắp Đặt Và Chạy Thử

Băng tải được lắp đặt tại nhà máy, kết nối với các thiết bị liên quan và chạy thử trước khi đưa vào vận hành.

6. Bàn Giao Và Hướng Dẫn

Sau khi kiểm tra hoạt động, hệ thống được bàn giao và hướng dẫn vận hành, bảo trì theo nhu cầu của khách hàng.

Vì Sao Nên Chọn Thành Công Tech Thiết Kế Băng Tải Xưởng Gỗ?

Thành Công Tech cung cấp giải pháp băng tải phục vụ nhiều ứng dụng trong nhà máy và xưởng sản xuất.

• Thiết kế theo mặt bằng thực tế.
• Tư vấn loại băng tải phù hợp với từng loại nguyên liệu.
• Có thể kết hợp nhiều loại băng tải trong cùng dây chuyền.
• Thiết kế hệ thống thu gom mùn cưa và phế liệu.
• Tích hợp tủ điện và hệ thống điều khiển khi cần.
• Gia công và lắp đặt theo yêu cầu.
• Có thể mở rộng, cải tạo hoặc bổ sung băng tải cho dây chuyền hiện có.

Đặc biệt, với các xưởng gỗ có nhiều máy móc và tuyến vận chuyển phức tạp, việc khảo sát và thiết kế tổng thể giúp hạn chế tình trạng băng tải bị chồng chéo hoặc không phù hợp với quy trình sản xuất.

Đặt Thiết Kế Băng Tải Xưởng Gỗ

Nếu xưởng của bạn đang cần vận chuyển gỗ nguyên liệu, gỗ thanh, ván, pallet, mùn cưa hoặc phế liệu gỗ, Thành Công Tech có thể tư vấn phương án băng tải phù hợp với quy trình và mặt bằng thực tế.

Thành Công Tech nhận khảo sát, thiết kế, gia công, lắp đặt và tích hợp băng tải xưởng gỗ theo yêu cầu.

Liên hệ Thành Công Tech để trao đổi về loại nguyên liệu, năng suất, chiều dài tuyến vận chuyển và vị trí lắp đặt. Từ những thông tin này, phương án băng tải có thể được xây dựng sát với nhu cầu thực tế của xưởng.
