Băng tải đá

Băng Tải Đá – Giải Pháp Vận Chuyển Đá Trong Dây Chuyền Nghiền Sàng

Băng tải đá là thiết bị được sử dụng để vận chuyển đá nguyên liệu, đá dăm, đá thành phẩm, sỏi và các loại vật liệu có kích thước khác nhau trong mỏ đá, trạm nghiền, trạm sàng và các nhà máy sản xuất vật liệu xây dựng.

Trong dây chuyền khai thác và chế biến đá, nguyên liệu thường phải di chuyển qua nhiều công đoạn như cấp liệu, nghiền sơ cấp, nghiền thứ cấp, nghiền tinh, sàng phân loại và tập kết thành phẩm.

Nếu sử dụng xe xúc, xe ben hoặc nhân công để vận chuyển giữa từng công đoạn, chi phí vận hành và thời gian luân chuyển có thể tăng cao. Vì vậy, băng tải vận chuyển đá thường được sử dụng để tạo thành tuyến vận chuyển liên tục giữa các thiết bị.

Đặc biệt, đá là vật liệu có trọng lượng lớn, bề mặt sắc cạnh và có khả năng gây va đập mạnh khi rơi xuống băng tải. Do đó, hệ thống cần được thiết kế phù hợp với điều kiện làm việc thực tế.

Băng Tải Đá Là Gì?

Băng tải đá là hệ thống vận chuyển liên tục dùng dây băng, con lăn và cơ cấu truyền động để đưa đá từ vị trí này sang vị trí khác.

Băng tải có thể được thiết kế theo nhiều dạng như băng tải ngang, băng tải nghiêng, băng tải chữ Z hoặc các tuyến băng tải dài kết nối nhiều thiết bị trong dây chuyền nghiền sàng.

Tùy loại đá, kích thước vật liệu, năng suất và tuyến vận chuyển, cấu tạo băng tải sẽ được lựa chọn khác nhau.

Vai Trò Của Băng Tải Trong Dây Chuyền Đá

Băng Tải Cấp Đá Nguyên Liệu

Băng tải có thể đưa đá từ phễu chứa hoặc khu vực cấp liệu đến máy nghiền đầu tiên.

Đây là vị trí cần chú ý đến tải trọng và lực va đập do đá rơi từ độ cao xuống băng tải.

Băng Tải Sau Máy Nghiền Đá

Sau quá trình nghiền, đá được đưa lên băng tải để chuyển đến máy nghiền tiếp theo hoặc hệ thống sàng phân loại.

Việc vận chuyển liên tục giúp các thiết bị trong dây chuyền phối hợp với nhau hiệu quả hơn.

Băng Tải Sau Máy Sàng

Đá sau khi sàng được phân loại theo kích thước. Băng tải có thể đưa từng loại đá đến các vị trí tập kết riêng.

Băng Tải Đưa Đá Thành Phẩm Ra Bãi

Đá thành phẩm sau khi nghiền và sàng có thể được vận chuyển bằng băng tải đến kho chứa hoặc bãi tập kết.

Với tuyến vận chuyển dài, băng tải giúp hạn chế việc sử dụng phương tiện vận chuyển nội bộ liên tục.

Kết Nối Các Công Đoạn Trong Trạm Nghiền

Nhiều băng tải có thể được bố trí thành một hệ thống liên hoàn:

Phễu cấp liệu → Máy nghiền → Băng tải → Máy sàng → Băng tải → Khu vực tập kết.

Nhờ đó, vật liệu có thể được vận chuyển liên tục qua toàn bộ dây chuyền.

Băng Tải Đá Dăm

Băng tải đá dăm được sử dụng để vận chuyển đá sau quá trình nghiền, đặc biệt trong các trạm sản xuất đá xây dựng.

Đá dăm có nhiều kích thước khác nhau nên cần lựa chọn bề rộng băng, tốc độ và phương án cấp liệu phù hợp với năng suất dây chuyền.

Băng Tải Đá Xây Dựng

Băng tải đá xây dựng được sử dụng để vận chuyển đá nguyên liệu và đá thành phẩm trong các dây chuyền sản xuất vật liệu xây dựng.

Hệ thống có thể kết nối với máy nghiền, máy sàng, phễu chứa và các khu vực tập kết đá thành phẩm.

Băng Tải Đá Sau Máy Nghiền

Đây là một trong những vị trí sử dụng băng tải phổ biến trong dây chuyền nghiền đá.

Đá sau khi nghiền được xả xuống băng tải và chuyển đến công đoạn tiếp theo. Tùy sơ đồ dây chuyền, băng tải có thể đưa vật liệu đến máy nghiền thứ cấp, máy nghiền tinh hoặc máy sàng.

Khu vực nhận đá từ máy nghiền cần được tính toán kỹ để hạn chế hiện tượng đá rơi trực tiếp với lực lớn xuống dây băng.

Băng Tải Cấp Liệu Cho Máy Nghiền Đá

Băng tải cấp liệu có nhiệm vụ đưa đá từ phễu chứa đến máy nghiền với lưu lượng tương đối ổn định.

Đối với đá kích thước lớn, hệ thống cấp liệu cần có kết cấu chắc chắn và phù hợp với mức tải thực tế.

Trong một số dây chuyền, thiết bị cấp liệu có thể được sử dụng trước băng tải nhằm kiểm soát lượng đá đưa vào máy nghiền.

Băng Tải Đá Cho Máy Sàng

Đá sau khi nghiền thường được đưa đến máy sàng để phân loại kích thước.

Băng tải có thể đảm nhận nhiệm vụ cấp đá vào máy sàng hoặc vận chuyển từng loại đá sau khi sàng ra các vị trí khác nhau.

Đối với hệ thống nhiều tầng sàng, có thể cần nhiều tuyến băng tải bố trí ở các cao độ khác nhau.

Băng Tải Đá Thành Phẩm

Sau khi được nghiền và sàng, đá thành phẩm có thể được đưa lên băng tải để vận chuyển đến từng khu vực tập kết.

Việc sử dụng băng tải giúp giảm số lần xe xúc phải di chuyển vật liệu trong khu vực sản xuất.

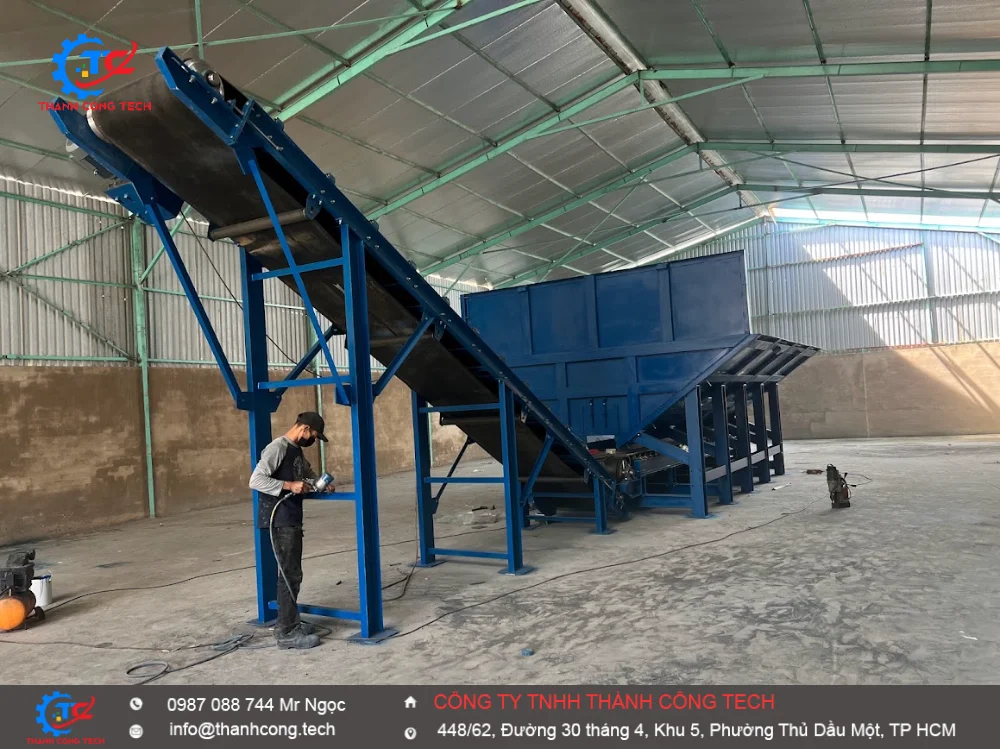

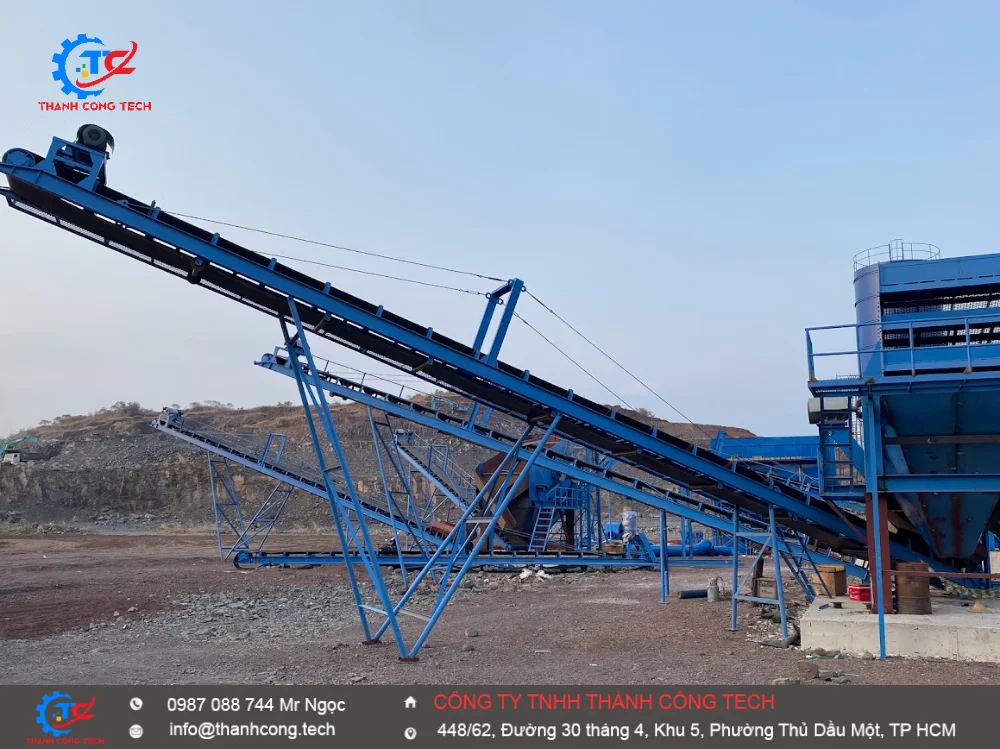

Băng Tải Đá Nghiêng

Trong nhiều dây chuyền nghiền đá, các thiết bị được bố trí ở những cao độ khác nhau. Băng tải nghiêng giúp vận chuyển đá lên cao hoặc xuống thấp giữa các công đoạn.

Khi thiết kế băng tải nghiêng cần tính đến kích thước đá, độ nghiêng, khả năng trượt và tốc độ vận chuyển.

Băng Tải Đá Dài

Đối với các mỏ đá hoặc khu vực tập kết có khoảng cách lớn, băng tải có thể được thiết kế với tuyến vận chuyển dài.

Hệ thống cần được tính toán về kết cấu khung, truyền động, khả năng chịu tải và phương án bảo trì trên toàn tuyến.

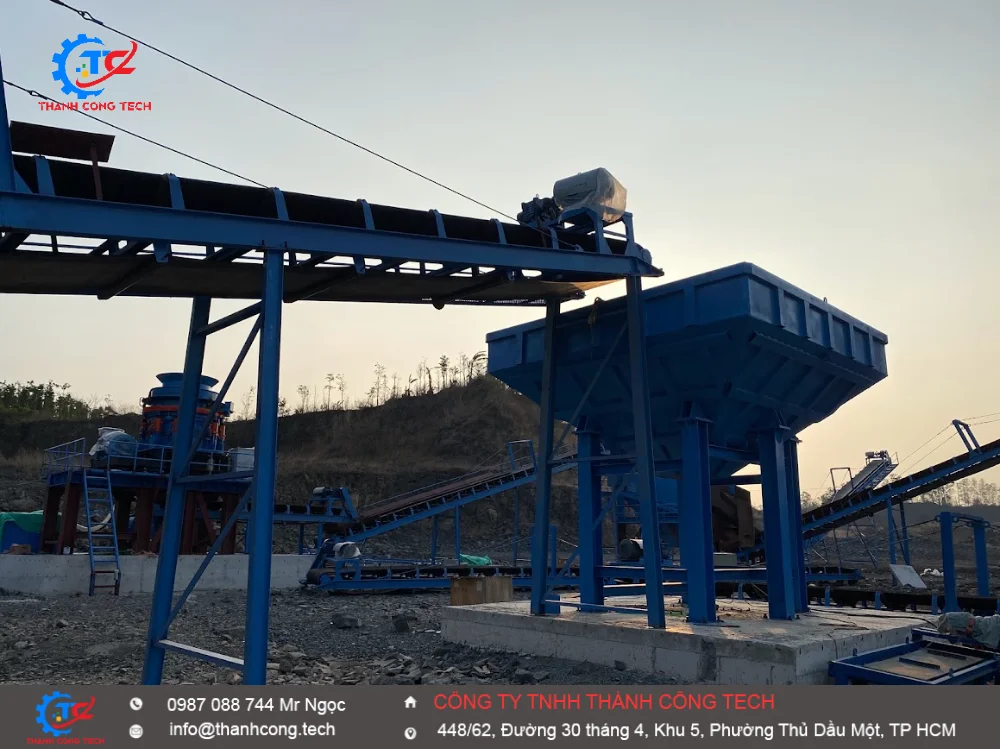

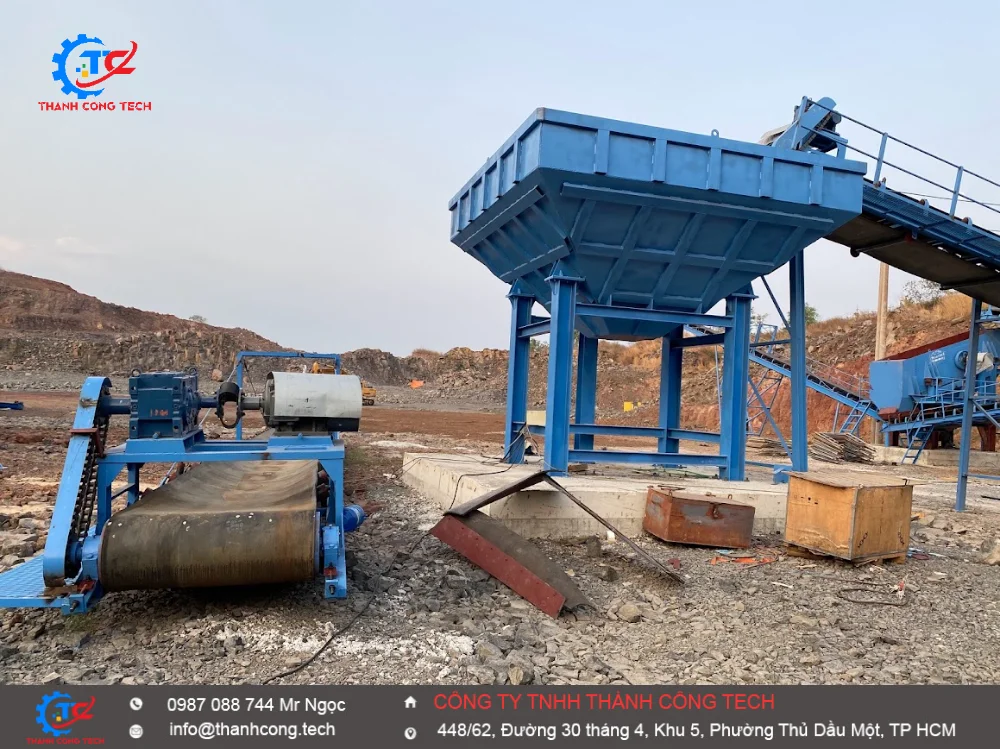

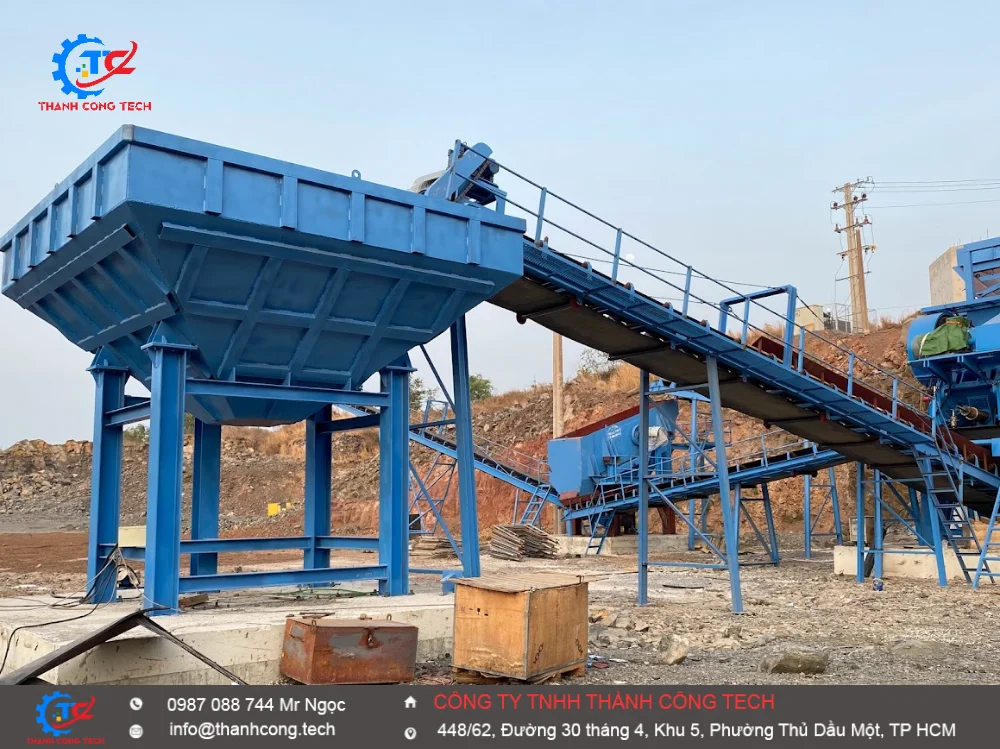

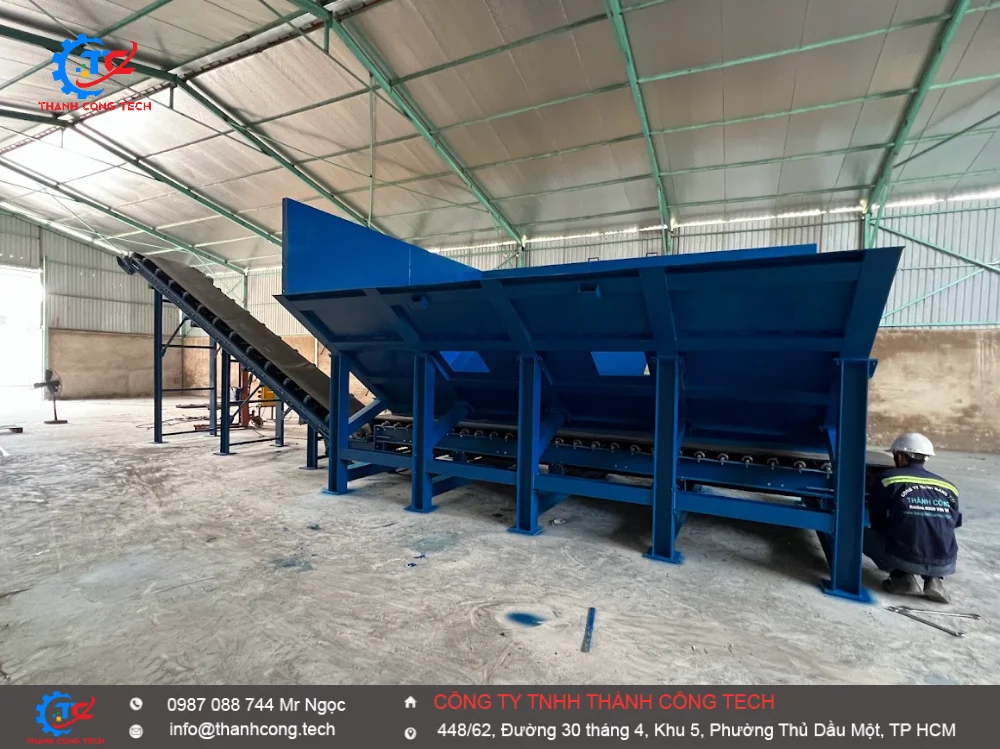

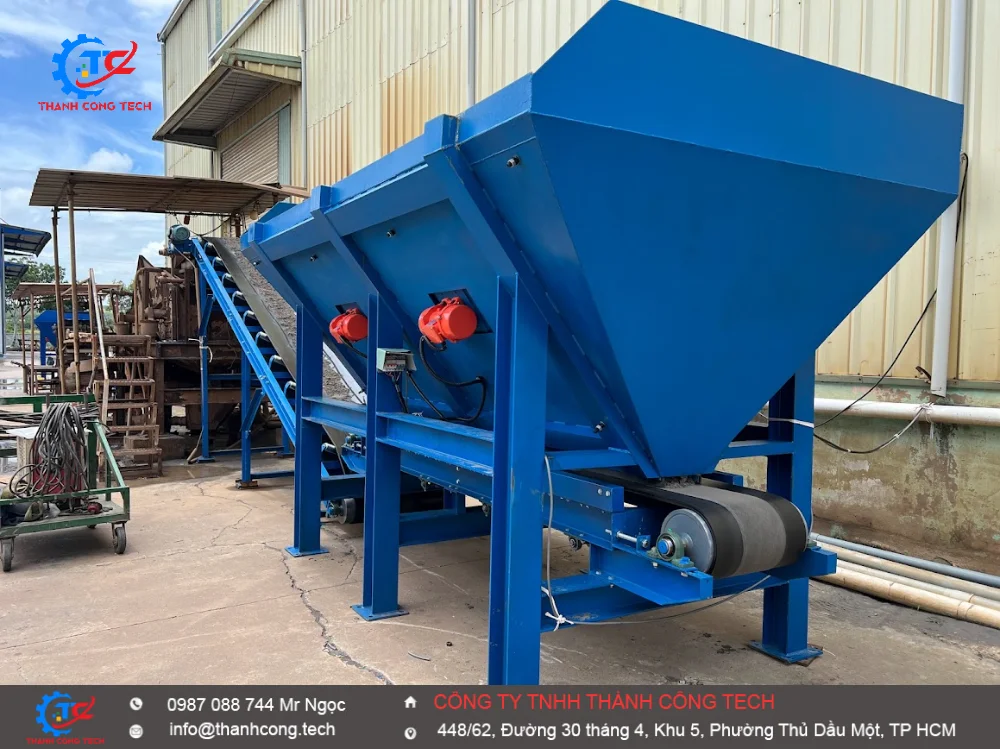

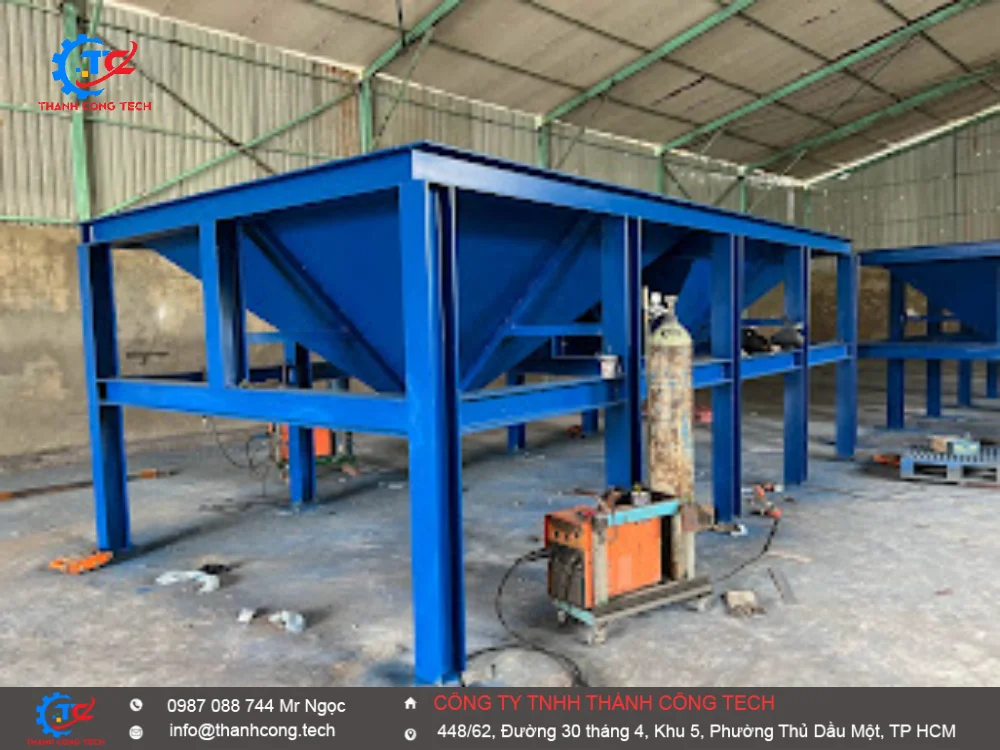

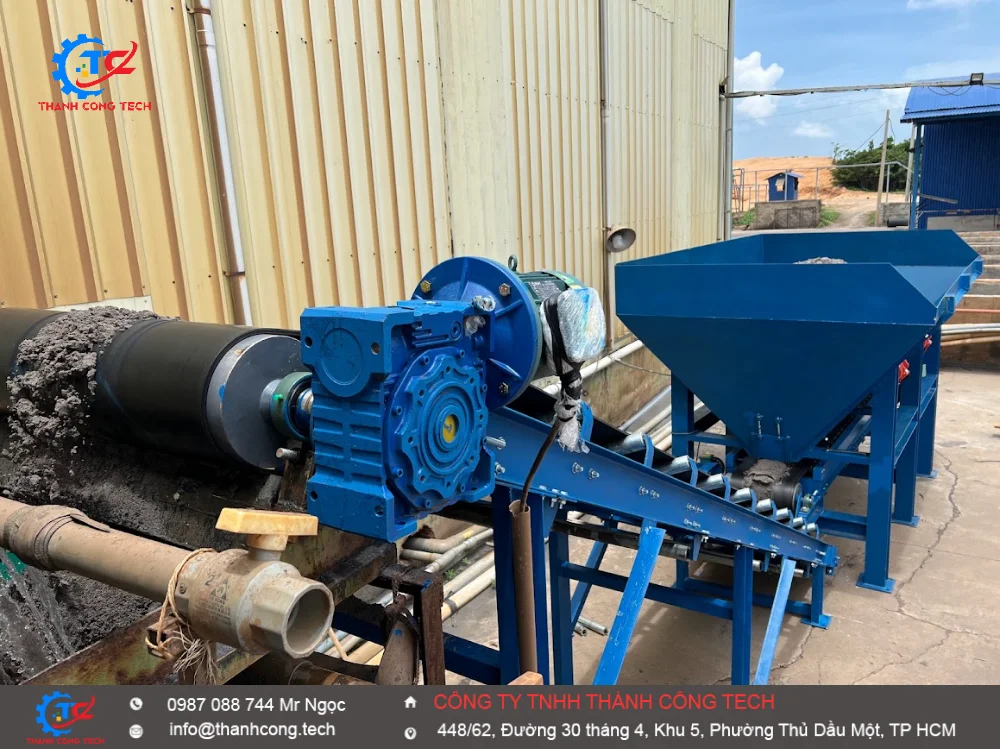

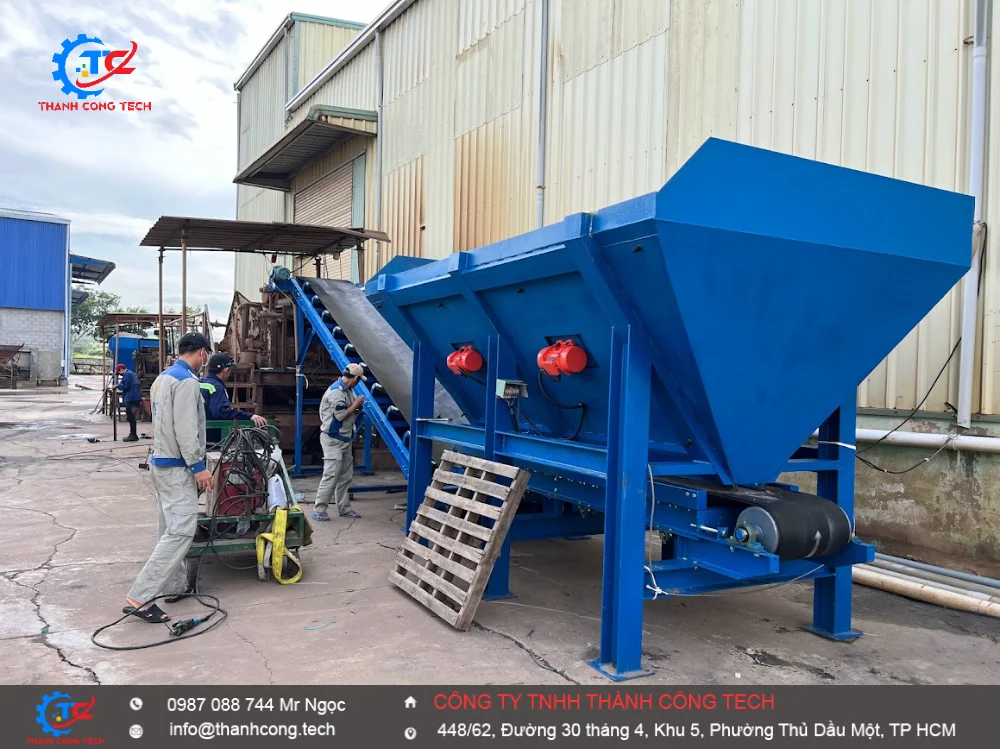

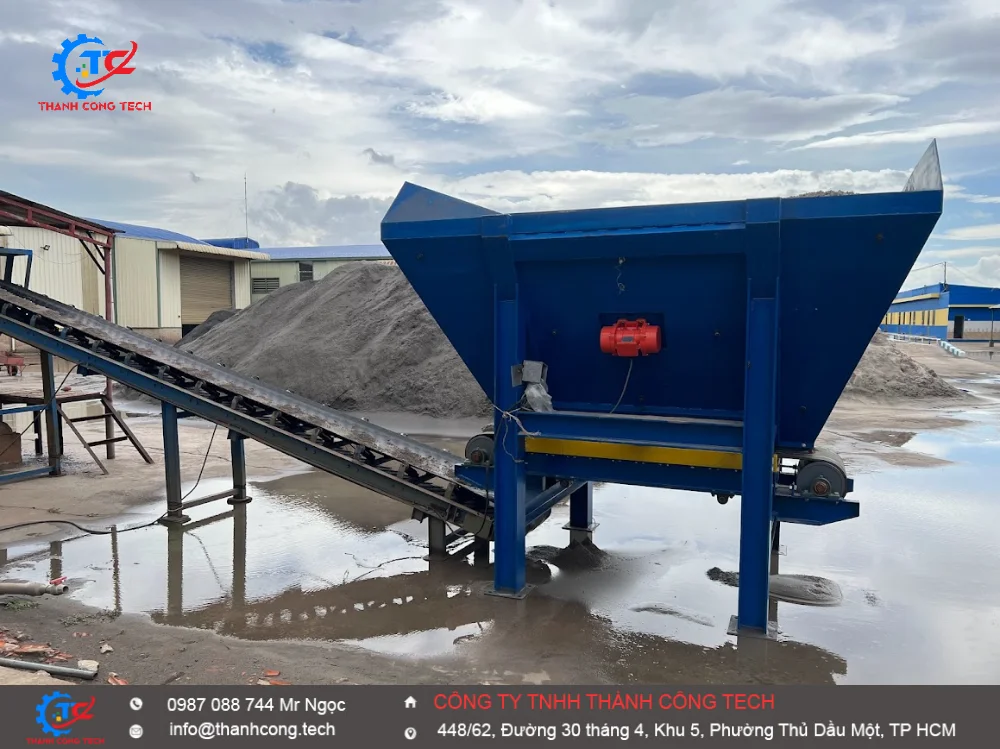

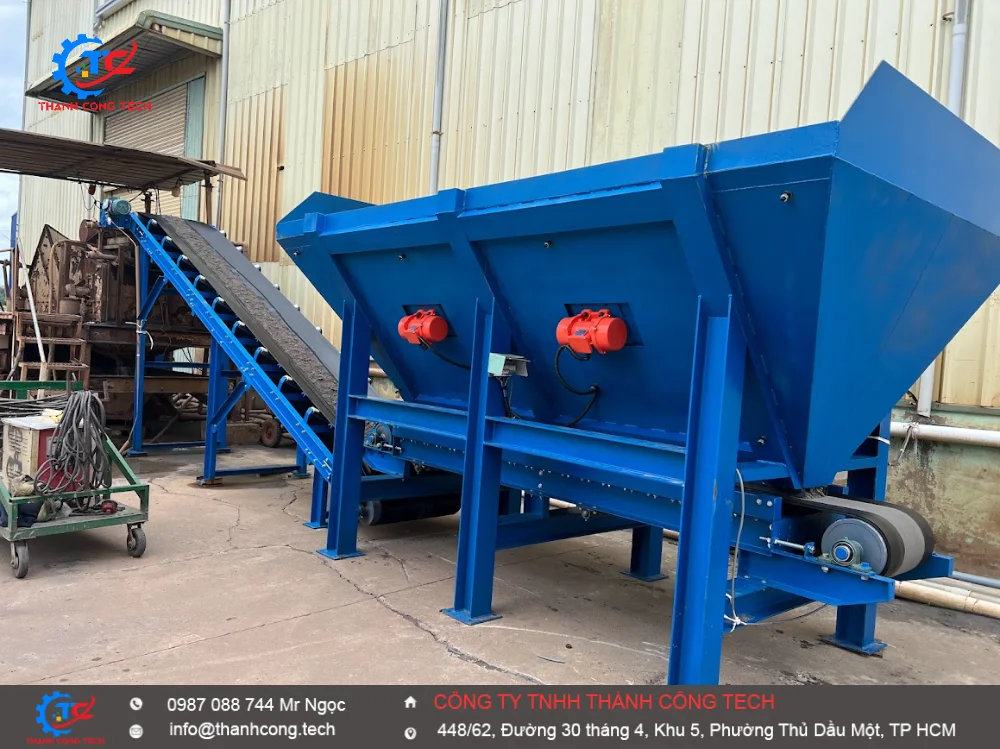

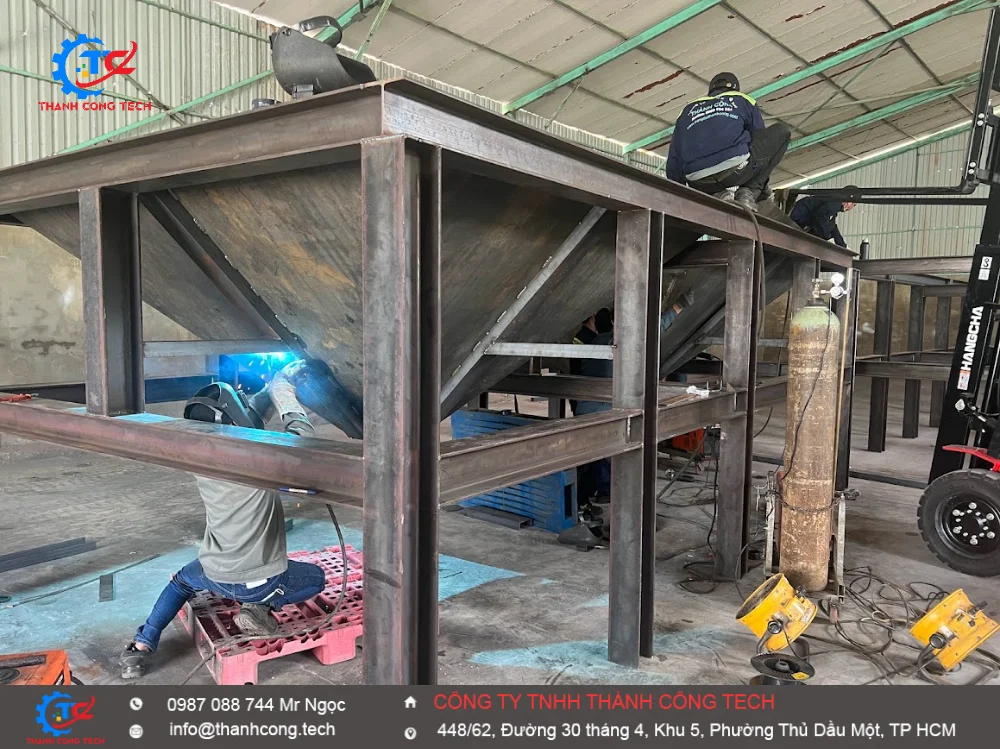

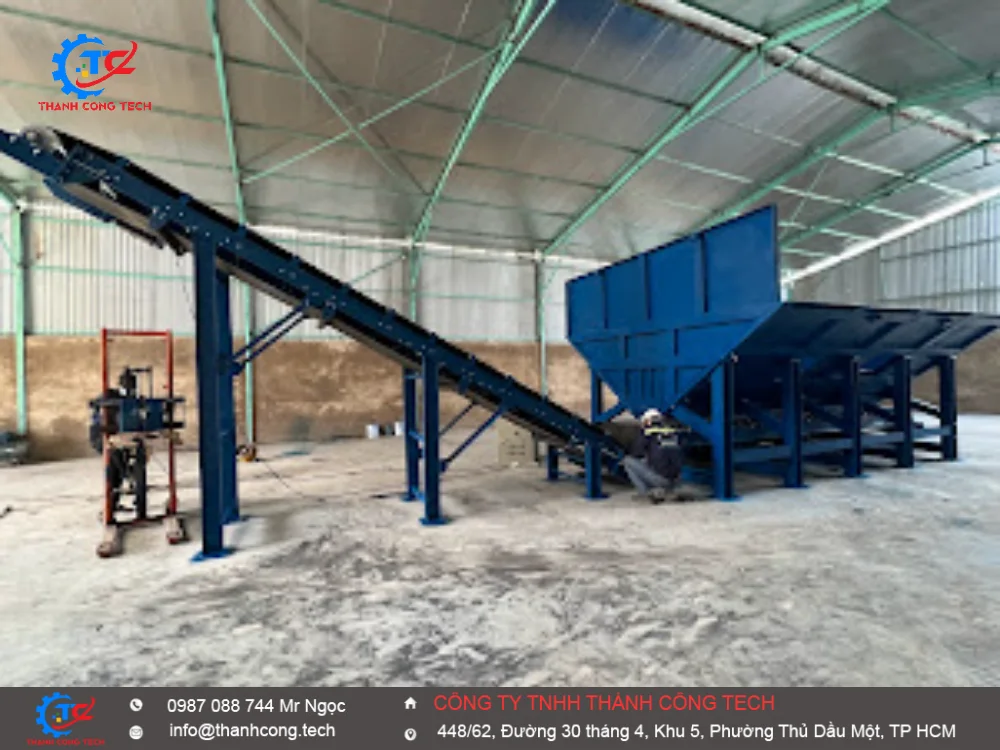

Băng Tải Đá Có Phễu Cấp Liệu

Phễu cấp liệu giúp tập trung đá trước khi đưa lên băng tải.

Đây là phương án thường được sử dụng tại đầu dây chuyền, nơi đá được đưa từ xe xúc hoặc thiết bị cấp liệu vào hệ thống vận chuyển.

Phễu cần được thiết kế phù hợp với kích thước đá và lưu lượng cấp liệu để hạn chế tình trạng nghẽn hoặc cấp liệu không ổn định.

Băng Tải Đá Chịu Tải Nặng

Đá có khối lượng riêng lớn và có thể tạo tải trọng đáng kể trên dây băng. Vì vậy, băng tải đá công nghiệp cần được tính toán theo tải trọng thực tế.

Khung băng, con lăn, ru lô, động cơ và hệ thống truyền động phải được lựa chọn đồng bộ với năng suất và điều kiện làm việc.

Đặc biệt, tại vị trí đá rơi xuống băng tải, cần có giải pháp giảm lực va đập phù hợp.

Băng Tải Đá Dạng Cao Su

Băng tải cao su là phương án phổ biến trong các ứng dụng vận chuyển đá và vật liệu rời.

Dây băng phù hợp giúp vận chuyển vật liệu liên tục và có thể sử dụng cho cả tuyến ngang lẫn tuyến nghiêng.

Tùy loại đá và điều kiện làm việc, cần lựa chọn loại dây băng phù hợp với mức tải, độ mài mòn và môi trường sử dụng.

Băng Tải Đá Dạng Máng

Băng tải dạng máng sử dụng hệ thống con lăn bố trí theo góc để tạo lòng máng cho dây băng.

Thiết kế này giúp giữ đá nằm ổn định hơn trên băng tải, đặc biệt khi vận chuyển vật liệu rời với khối lượng lớn.

Đây là cấu hình phù hợp cho nhiều dây chuyền vận chuyển đá, cát và vật liệu xây dựng.

Cấu Tạo Băng Tải Đá

Tùy theo ứng dụng, băng tải đá có thể bao gồm các bộ phận chính:

• Khung băng tải.
• Dây băng cao su.
• Ru lô chủ động.
• Ru lô bị động.
• Con lăn đỡ dây băng.
• Con lăn tạo lòng máng.
• Động cơ giảm tốc.
• Bộ truyền động.
• Cơ cấu căng băng.
• Máng chắn vật liệu.
• Phễu cấp hoặc xả liệu.
• Gạt làm sạch dây băng nếu cần.
• Tủ điện điều khiển.
• Cảm biến và thiết bị an toàn tùy hệ thống.

Vật Liệu Làm Khung Băng Tải Đá

Khung băng tải đá thường sử dụng kết cấu thép để đảm bảo độ cứng và khả năng chịu tải.

Tùy môi trường và yêu cầu sử dụng, khung có thể được sơn bảo vệ hoặc xử lý bề mặt phù hợp với điều kiện ngoài trời.

Đối với hệ thống đặt tại mỏ đá hoặc khu vực có nhiều bụi, nước và vật liệu rơi vãi, thiết kế cần ưu tiên khả năng bảo trì và vệ sinh.

Những Yếu Tố Cần Tính Khi Thiết Kế Băng Tải Đá

Kích Thước Đá

Kích thước đá là yếu tố quan trọng để xác định kết cấu và phương án cấp liệu.

Đá nguyên khai có kích thước lớn sẽ có yêu cầu khác với đá dăm hoặc đá thành phẩm sau sàng.

Năng Suất Vận Chuyển

Cần xác định khối lượng đá cần vận chuyển trong một khoảng thời gian nhất định để lựa chọn kích thước và tốc độ băng tải phù hợp.

Trọng Lượng Vật Liệu

Đá có trọng lượng lớn nên tải trọng trên dây băng cần được tính toán dựa trên điều kiện vận hành thực tế.

Chiều Dài Tuyến Băng

Chiều dài tuyến ảnh hưởng đến kết cấu băng tải, số lượng con lăn, phương án truyền động và khả năng bảo trì.

Độ Nghiêng

Nếu vận chuyển đá lên cao, cần xác định độ nghiêng phù hợp để vật liệu không bị trượt hoặc rơi khỏi băng.

Điểm Cấp Liệu

Đá có thể được đổ từ phễu, máy nghiền hoặc thiết bị cấp liệu xuống băng tải. Vị trí này cần được thiết kế để hạn chế va đập quá mạnh lên dây băng.

Điểm Xả Liệu

Điểm cuối băng tải cần phù hợp với thiết bị tiếp nhận như máy nghiền, máy sàng, phễu chứa hoặc bãi tập kết.

Môi Trường Làm Việc

Băng tải đá có thể làm việc trong nhà hoặc ngoài trời. Với hệ thống ngoài trời, cần tính đến điều kiện mưa, bụi và khả năng thoát nước.

Hệ Thống Băng Tải Đá Tự Động

Băng tải đá có thể được tích hợp vào hệ thống điều khiển tự động của toàn bộ dây chuyền nghiền sàng.

Hệ thống có thể sử dụng:

• PLC.
• Biến tần.
• Cảm biến tốc độ.
• Cảm biến lệch băng.
• Cảm biến mức liệu.
• Cảm biến phát hiện vật liệu.
• Nút dừng khẩn cấp.
• Liên động giữa các băng tải.
• Điều khiển trình tự khởi động và dừng.

Ví dụ, các băng tải phía sau có thể được khởi động trước khi cấp liệu nhằm hạn chế tình trạng vật liệu dồn tại một vị trí.

Khi một thiết bị quan trọng trong dây chuyền dừng hoạt động, hệ thống liên động có thể điều khiển các thiết bị cấp liệu liên quan dừng theo.

Băng Tải Đá Kết Hợp Máy Nghiền

Đây là cấu hình phổ biến trong các dây chuyền chế biến đá.

Băng tải có thể nhận đá sau máy nghiền và vận chuyển đến máy nghiền tiếp theo hoặc máy sàng.

Việc lựa chọn băng tải cần dựa trên năng suất thực tế của máy nghiền để tránh tình trạng băng tải không đáp ứng được lưu lượng vật liệu.

Băng Tải Đá Kết Hợp Máy Sàng

Băng tải có thể cấp vật liệu vào máy sàng hoặc thu gom đá sau khi phân loại.

Với máy sàng nhiều tầng, hệ thống băng tải có thể được bố trí thành nhiều tuyến riêng để đưa từng loại đá đến khu vực tập kết.

Băng Tải Đá Kết Hợp Phễu Chứa

Phễu chứa giúp tạo nguồn cấp liệu ổn định cho băng tải.

Đây là phương án phù hợp với dây chuyền cần duy trì dòng vật liệu liên tục giữa khu vực tiếp nhận đá và thiết bị xử lý.

Băng Tải Đá Kết Hợp Xe Xúc

Trong nhiều trạm nghiền, xe xúc vẫn được sử dụng để đưa đá từ khu vực khai thác hoặc tập kết đến phễu cấp liệu.

Băng tải đảm nhận phần vận chuyển liên tục từ phễu đến các công đoạn phía sau, giúp giảm nhu cầu sử dụng xe xúc cho những đoạn vận chuyển cố định trong dây chuyền.

Băng Tải Đá Cho Mỏ Đá

Tại mỏ đá, băng tải có thể được sử dụng để vận chuyển nguyên liệu từ khu vực khai thác đến trạm nghiền hoặc vận chuyển sản phẩm sau nghiền đến bãi tập kết.

Do môi trường mỏ thường có nhiều bụi, đá rơi và điều kiện làm việc ngoài trời, hệ thống cần được thiết kế phù hợp với điều kiện thực tế.

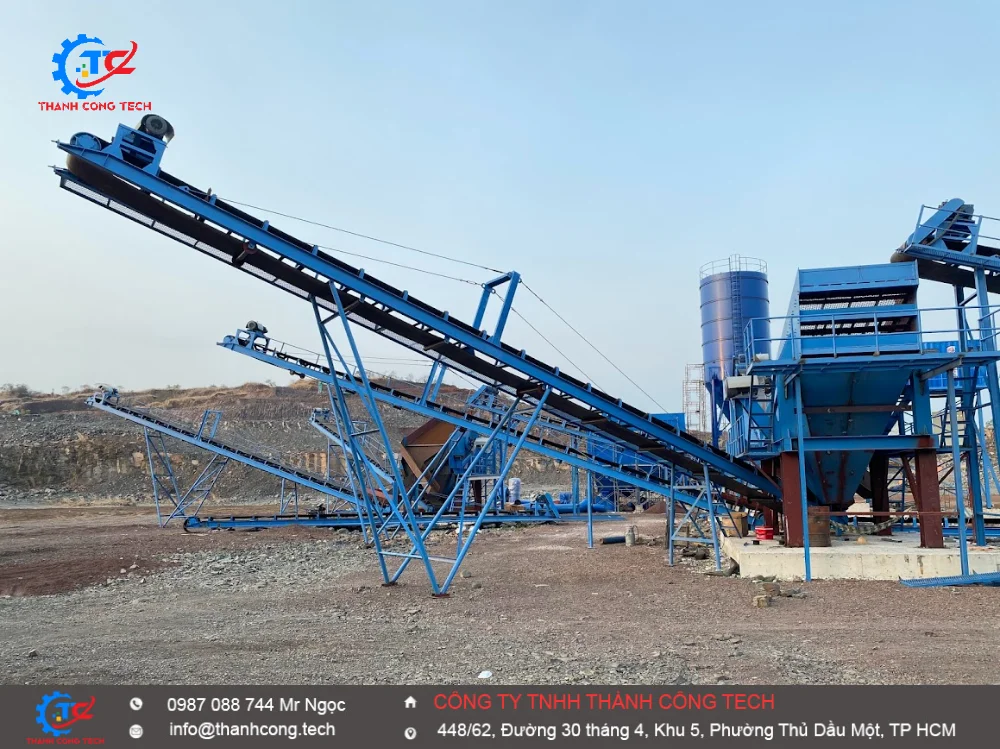

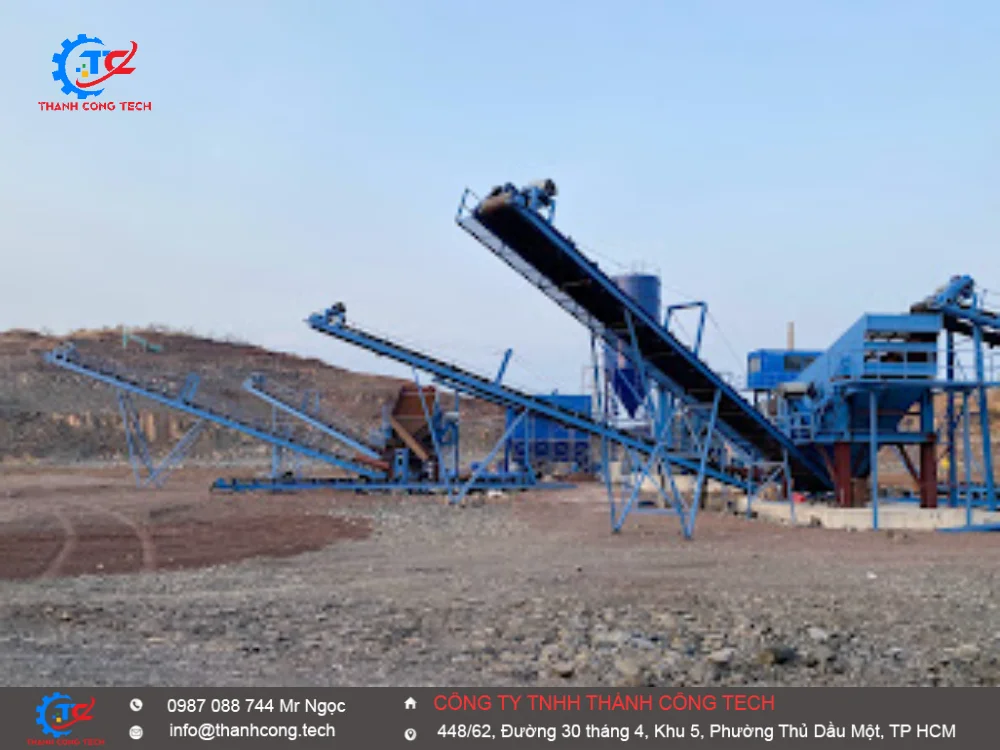

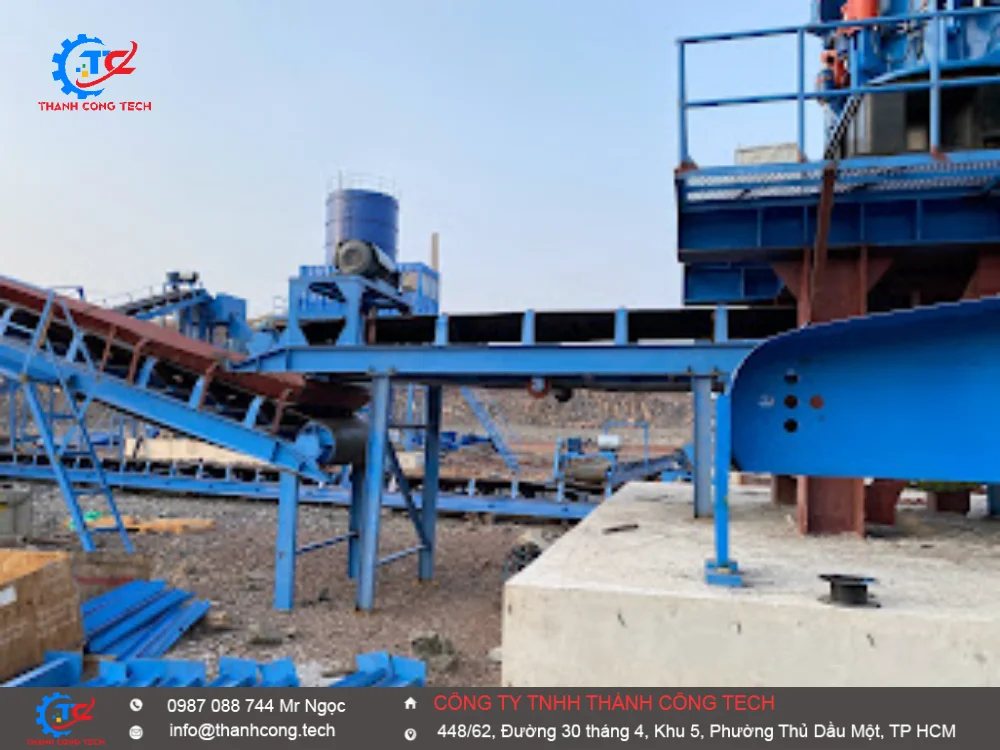

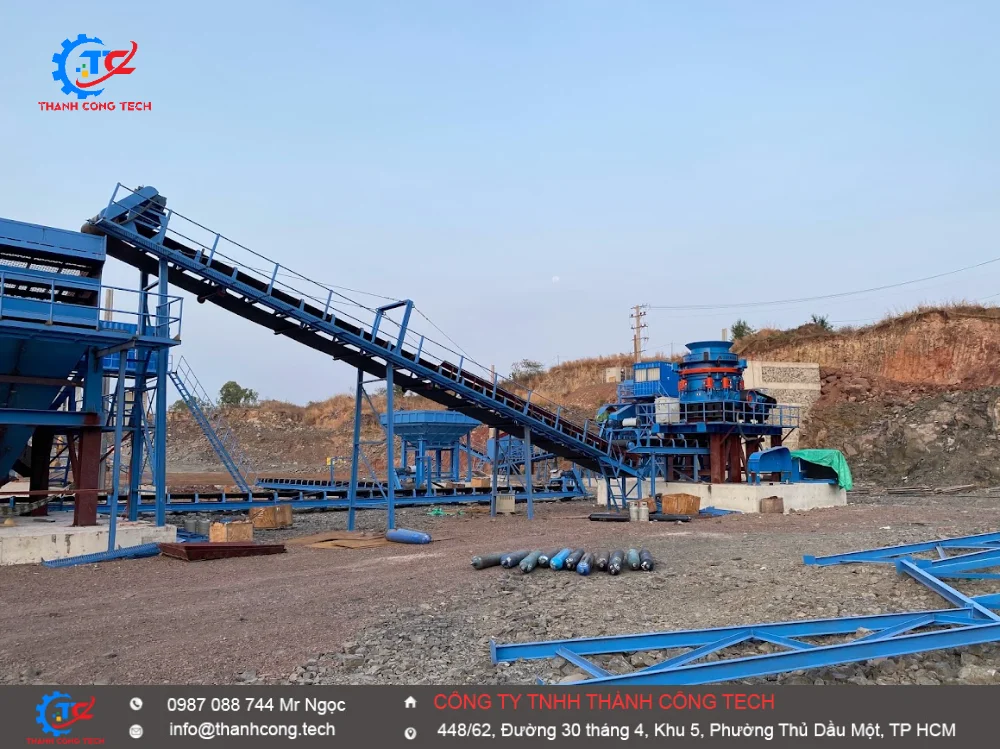

Băng Tải Đá Cho Trạm Nghiền

Trong trạm nghiền, băng tải thường là một phần quan trọng của toàn bộ dây chuyền.

Một hệ thống có thể bao gồm:

• Băng tải cấp đá.
• Băng tải sau máy nghiền hàm.
• Băng tải sau máy nghiền côn.
• Băng tải cấp máy sàng.
• Băng tải đá thành phẩm.
• Băng tải hồi liệu.
• Băng tải tập kết đá.

Các tuyến băng tải được bố trí dựa trên sơ đồ công nghệ và mặt bằng của từng trạm.

Băng Tải Hồi Liệu Trong Dây Chuyền Nghiền Đá

Trong một số dây chuyền nghiền sàng, vật liệu chưa đạt kích thước yêu cầu sẽ được đưa trở lại máy nghiền.

Băng tải hồi liệu giúp vận chuyển phần vật liệu này quay lại công đoạn nghiền để tiếp tục xử lý.

Đây là một trong những vị trí cần phối hợp tốt giữa băng tải, máy sàng và máy nghiền.

Băng Tải Đá Có Hệ Thống Làm Sạch Dây Băng

Đá và bụi có thể bám trên dây băng trong quá trình vận chuyển. Vì vậy, một số hệ thống có thể được trang bị cơ cấu gạt làm sạch dây băng.

Giải pháp này giúp hạn chế vật liệu bám theo dây băng quay trở lại phía dưới và giảm lượng vật liệu rơi vãi quanh hệ thống.

Thiết Kế Băng Tải Đá Theo Yêu Cầu

Mỗi dây chuyền đá có kích thước, năng suất và sơ đồ công nghệ khác nhau. Vì vậy, băng tải cần được thiết kế dựa trên điều kiện thực tế.

Thành Công Tech có thể khảo sát vị trí lắp đặt, xác định hướng vận chuyển, điểm cấp liệu, điểm xả liệu và yêu cầu kết nối với các thiết bị hiện có.

Từ đó đưa ra phương án băng tải phù hợp với tải trọng, năng suất và mặt bằng của khách hàng.

Lợi Ích Khi Sử Dụng Băng Tải Đá

• Vận chuyển đá liên tục giữa các công đoạn.
• Giảm nhu cầu vận chuyển nội bộ bằng phương tiện trong các tuyến cố định.
• Kết nối máy nghiền, máy sàng và phễu chứa.
• Hỗ trợ dây chuyền nghiền sàng hoạt động liên tục.
• Giảm thao tác cấp liệu thủ công.
• Hỗ trợ tự động hóa dây chuyền.
• Phù hợp với nhiều loại đá và vật liệu rời.
• Có thể thiết kế tuyến ngang, nghiêng hoặc tuyến dài.
• Có thể mở rộng và kết nối thêm thiết bị khi dây chuyền thay đổi.

Quy Trình Thiết Kế Băng Tải Đá Tại Thành Công Tech

1. Tiếp Nhận Thông Tin

Thành Công Tech tiếp nhận thông tin về loại đá, kích thước vật liệu, năng suất, chiều dài tuyến và vị trí cần vận chuyển.

2. Khảo Sát Mặt Bằng

Đội ngũ kỹ thuật khảo sát vị trí lắp đặt, cao độ, hướng vận chuyển và các thiết bị liên quan trong dây chuyền.

3. Đề Xuất Phương Án

Dựa trên yêu cầu thực tế, phương án về loại băng tải, kích thước, kết cấu, truyền động và điều khiển được đề xuất.

4. Thiết Kế Và Chế Tạo

Băng tải được thiết kế và gia công theo phương án đã thống nhất.

5. Lắp Đặt Và Chạy Thử

Hệ thống được lắp đặt tại vị trí yêu cầu, kết nối với các thiết bị liên quan và chạy thử trước khi đưa vào vận hành.

6. Bàn Giao

Sau khi kiểm tra hoạt động, hệ thống được bàn giao và hướng dẫn vận hành, bảo trì.

Vì Sao Nên Chọn Thành Công Tech Thiết Kế Băng Tải Đá?

Thành Công Tech cung cấp giải pháp băng tải phục vụ các dây chuyền vận chuyển vật liệu và sản xuất công nghiệp.

• Thiết kế theo năng suất và loại vật liệu thực tế.
• Tư vấn phương án phù hợp với mặt bằng.
• Có thể thiết kế băng tải chịu tải lớn.
• Có thể kết hợp băng tải với máy nghiền, máy sàng và phễu chứa.
• Tích hợp hệ thống điều khiển khi cần.
• Gia công và lắp đặt theo yêu cầu.
• Có thể cải tạo và mở rộng hệ thống băng tải hiện có.

Đối với các dây chuyền nghiền đá phức tạp, việc thiết kế tổng thể giúp các tuyến băng tải phối hợp tốt hơn với máy nghiền, máy sàng và hệ thống cấp liệu.

Đặt Thiết Kế Băng Tải Đá

Nếu doanh nghiệp đang cần vận chuyển đá nguyên liệu, đá dăm, đá xây dựng hoặc đá thành phẩm, Thành Công Tech có thể tư vấn phương án băng tải phù hợp với dây chuyền.

Thành Công Tech nhận khảo sát, thiết kế, gia công, lắp đặt và tích hợp băng tải đá theo yêu cầu.

Khách hàng có thể cung cấp thông tin về loại đá, kích thước vật liệu, năng suất, chiều dài tuyến vận chuyển và vị trí cấp – xả liệu để đội ngũ kỹ thuật có cơ sở đề xuất phương án phù hợp.
