Băng Tải Silo Xi Măng – Hệ Thống Vận Chuyển Xi Măng Cho Trạm Trộn Và Nhà Máy

Băng tải silo xi măng là giải pháp vận chuyển được sử dụng trong các hệ thống lưu trữ, cấp liệu và sản xuất có sử dụng silo xi măng. Tùy vào dạng vật liệu và vị trí cần vận chuyển, hệ thống có thể sử dụng băng tải cho xi măng đóng bao hoặc kết hợp vít tải, gầu tải và thiết bị vận chuyển chuyên dụng cho xi măng rời.

Trong thực tế, silo xi măng thường được sử dụng tại trạm trộn bê tông, nhà máy bê tông thương phẩm, nhà máy cấu kiện, dây chuyền vật liệu xây dựng và nhiều hệ thống sản xuất khác.

Để hệ thống hoạt động ổn định, thiết bị vận chuyển cần được thiết kế đồng bộ với silo, phễu chứa, hệ thống định lượng và các thiết bị phía sau.

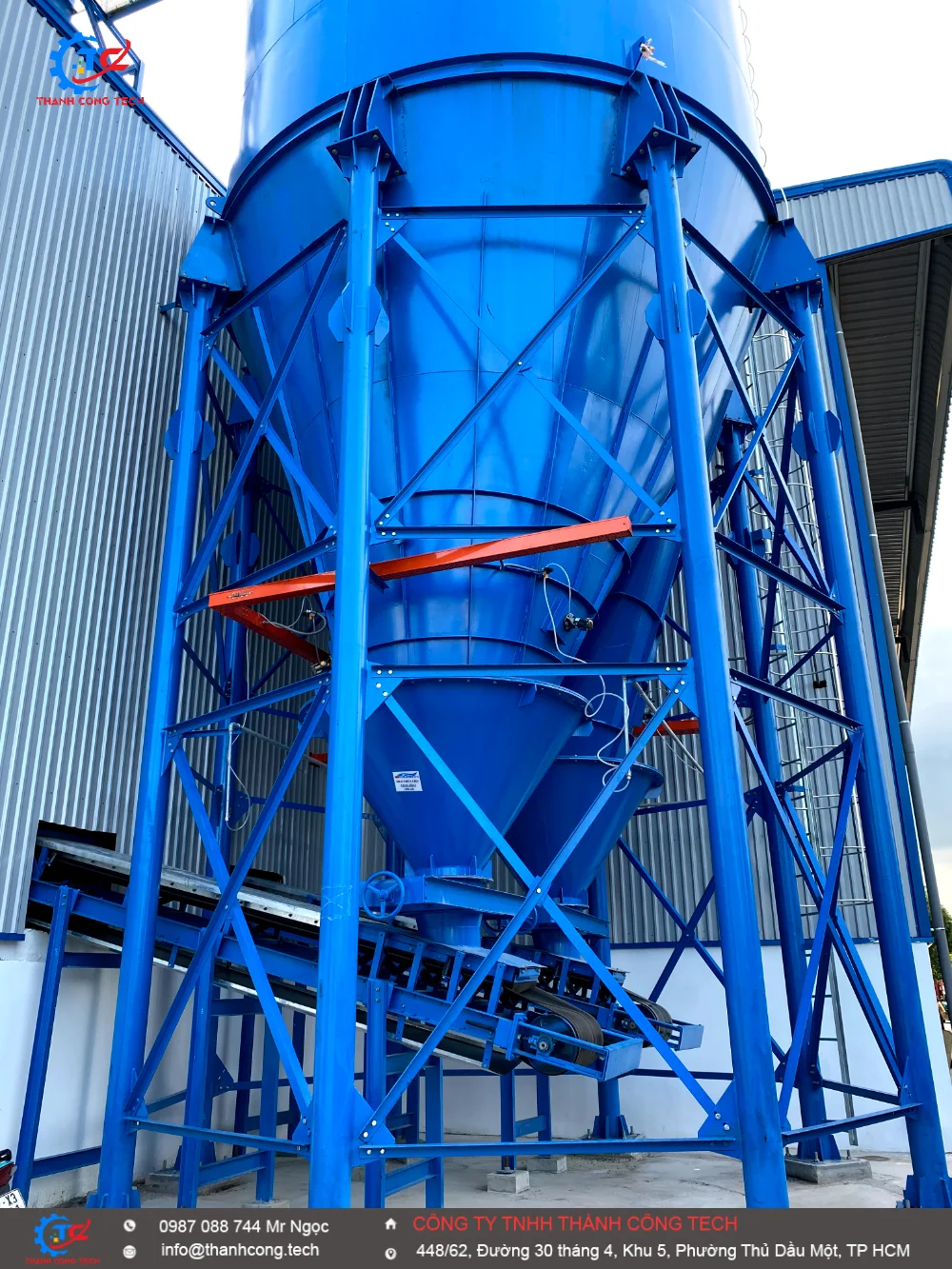

Silo Xi Măng Là Gì?

Silo xi măng là thiết bị dạng thùng chứa được sử dụng để lưu trữ xi măng rời hoặc một số loại vật liệu dạng bột trong thời gian phục vụ sản xuất.

Silo thường có thân chứa, phần đáy thu liệu, cửa nạp, cửa xả, hệ thống lọc bụi và cảm biến theo dõi mức liệu.

Với silo có dung tích lớn, việc cấp và lấy xi măng cần sử dụng hệ thống vận chuyển phù hợp thay vì thao tác thủ công.

Băng Tải Silo Xi Măng Có Vai Trò Gì?

Vận Chuyển Xi Măng Đóng Bao

Đối với xi măng đóng bao, băng tải có thể vận chuyển bao từ khu vực nhập hàng đến kho, khu vực tập kết hoặc vị trí cấp liệu.

Đưa Bao Xi Măng Lên Cao

Khi khu vực tiếp nhận hoặc tập kết nằm ở cao độ khác nhau, băng tải nghiêng có thể được sử dụng để vận chuyển bao xi măng lên cao.

Kết Nối Các Khu Vực Trong Kho

Trong kho xi măng đóng bao, băng tải giúp kết nối khu vực nhập hàng, khu vực lưu trữ và khu vực xuất hàng.

Hỗ Trợ Dây Chuyền Tự Động

Băng tải có thể được kết hợp với cảm biến, biến tần và hệ thống điều khiển để tạo thành tuyến vận chuyển tự động.

Tuy nhiên, với xi măng rời dạng bột, phương án vận chuyển thường cần sử dụng thiết bị chuyên dụng như vít tải hoặc hệ thống khí nén.

Hệ Thống Vận Chuyển Xi Măng Vào Silo

Quy trình nhập xi măng vào silo phụ thuộc vào hình thức cung cấp nguyên liệu.

Nếu sử dụng xi măng rời, xe bồn thường kết nối với hệ thống nhập liệu và đưa xi măng vào silo thông qua hệ thống vận chuyển phù hợp.

Nếu sử dụng xi măng đóng bao, bao có thể được vận chuyển bằng băng tải đến khu vực tiếp nhận hoặc xử lý tiếp theo.

Do đó, không nên thiết kế một loại băng tải cố định cho mọi hệ thống silo. Cần xác định rõ dạng nguyên liệu ngay từ đầu.

Băng Tải Bao Xi Măng

Băng tải bao xi măng được sử dụng để vận chuyển các bao xi măng có trọng lượng tương đối lớn giữa các vị trí trong nhà máy hoặc kho.

Loại băng tải này thường có mặt băng phù hợp với kích thước bao, kết cấu đủ chắc chắn và tốc độ vận chuyển được lựa chọn theo quy trình làm việc.

Nếu cần vận chuyển bao liên tục với số lượng lớn, hệ thống có thể được bố trí thành nhiều tuyến liên kết với nhau.

Băng Tải Xi Măng Đóng Bao Lên Cao

Trong trường hợp cần đưa bao xi măng từ mặt đất lên sàn thao tác hoặc khu vực cao hơn, băng tải nghiêng là một phương án phù hợp.

Độ nghiêng, chiều rộng băng và tốc độ vận chuyển cần được tính toán dựa trên kích thước và trọng lượng bao.

Tại khu vực chuyển tiếp, có thể bố trí thêm máng dẫn hoặc bộ phận điều hướng để hạn chế bao bị lệch khỏi tuyến vận chuyển.

Băng Tải Silo Xi Măng Nghiêng

Băng tải nghiêng có thể được sử dụng khi đối tượng vận chuyển là bao xi măng hoặc vật liệu phù hợp với phương án vận chuyển bằng dây băng.

Đối với xi măng dạng bột, cần đặc biệt lưu ý khả năng phát sinh bụi và hiện tượng vật liệu trượt trong quá trình vận chuyển. Vì vậy, nhiều trường hợp sẽ phù hợp hơn với vít tải hoặc hệ thống vận chuyển khí nén.

Băng Tải Silo Xi Măng Chữ Z

Băng tải chữ Z được sử dụng khi cần thay đổi cao độ và hướng vận chuyển trong cùng một hệ thống.

Đối với bao xi măng, kết cấu chữ Z có thể giúp đưa sản phẩm từ tầng thấp lên tầng cao mà không cần bố trí quá nhiều tuyến băng riêng biệt.

Phương án này phù hợp hơn với xi măng đóng bao so với xi măng dạng bột rời.

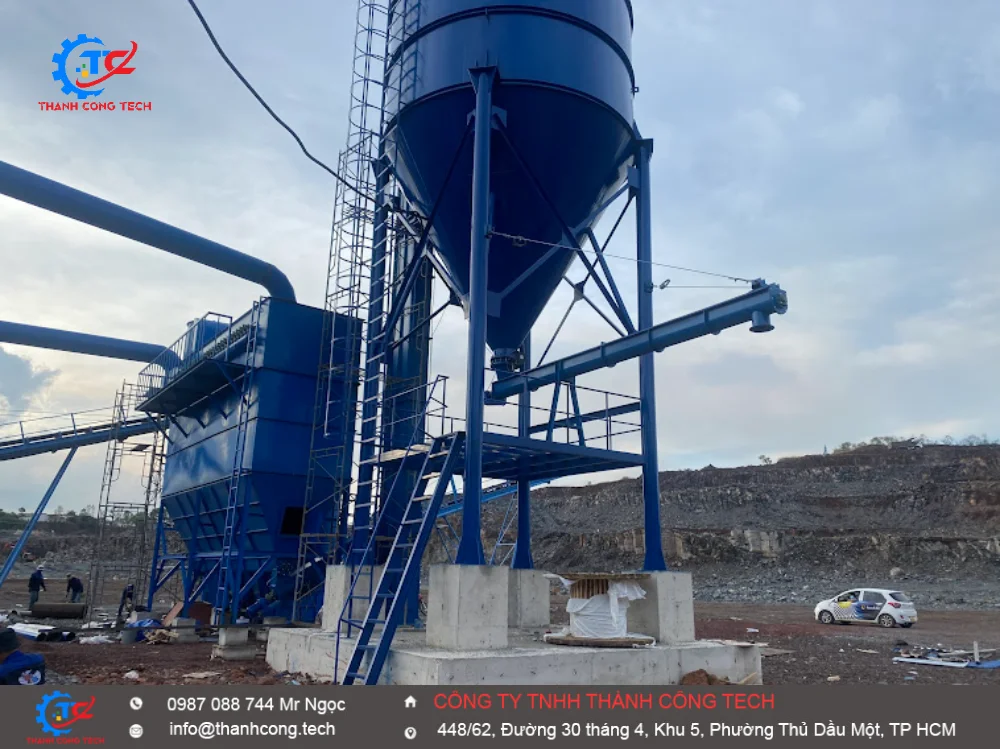

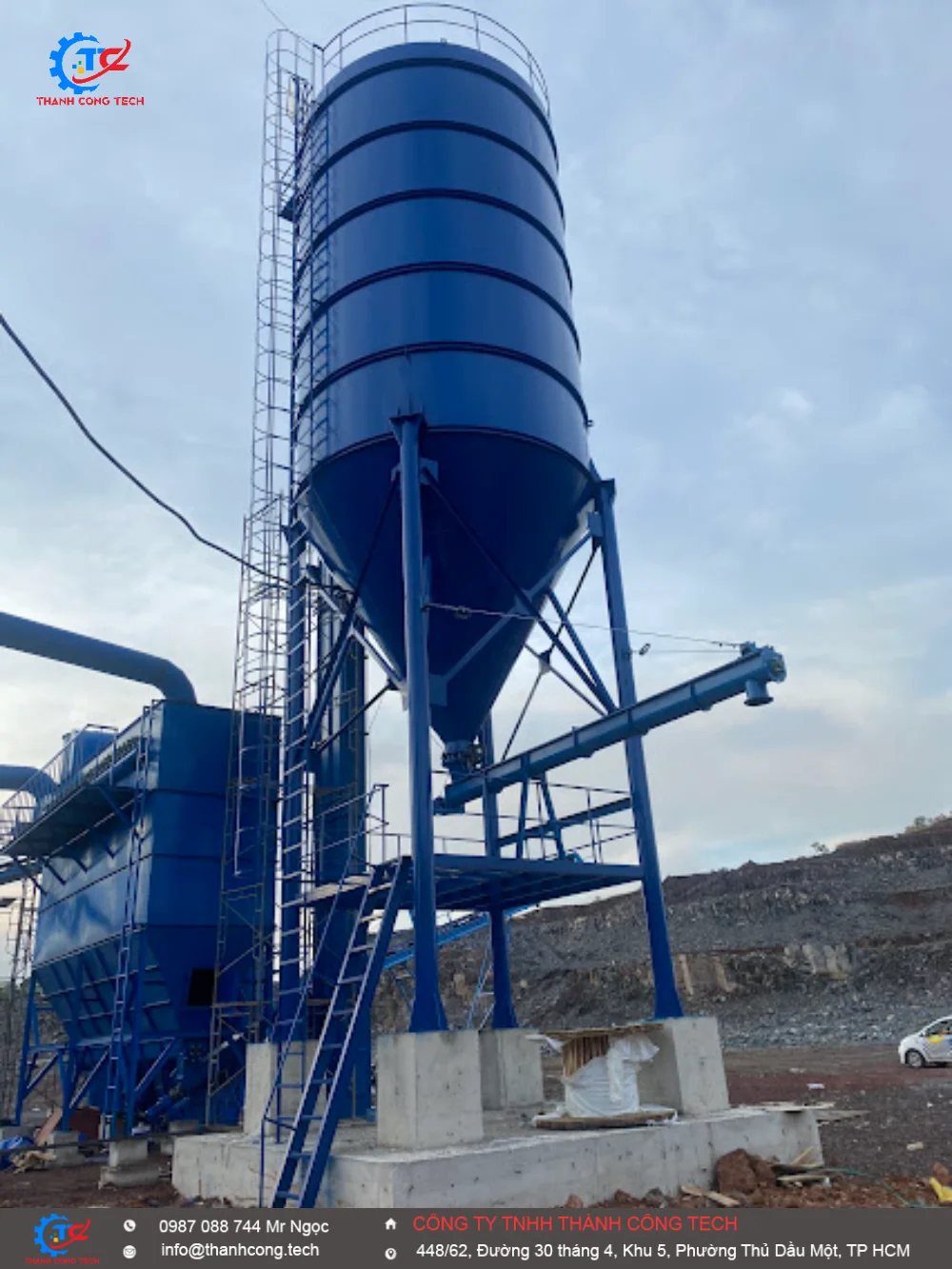

Vít Tải Xi Măng Từ Silo

Đối với xi măng dạng bột được chứa trong silo, vít tải xi măng thường là thiết bị được sử dụng để đưa vật liệu từ đáy silo đến vị trí cân hoặc công đoạn tiếp theo.

Vít tải có kết cấu dạng ống hoặc máng, bên trong có trục vít quay để dịch chuyển vật liệu dọc theo tuyến vận chuyển.

Thiết bị có thể bố trí theo phương ngang hoặc nghiêng tùy yêu cầu của hệ thống.

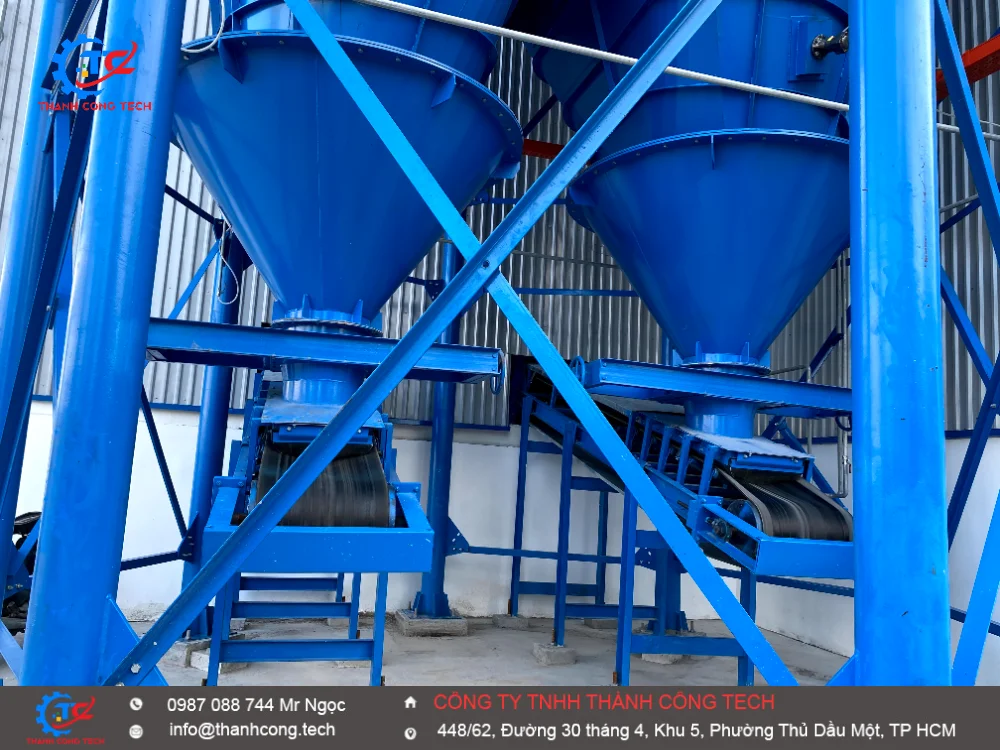

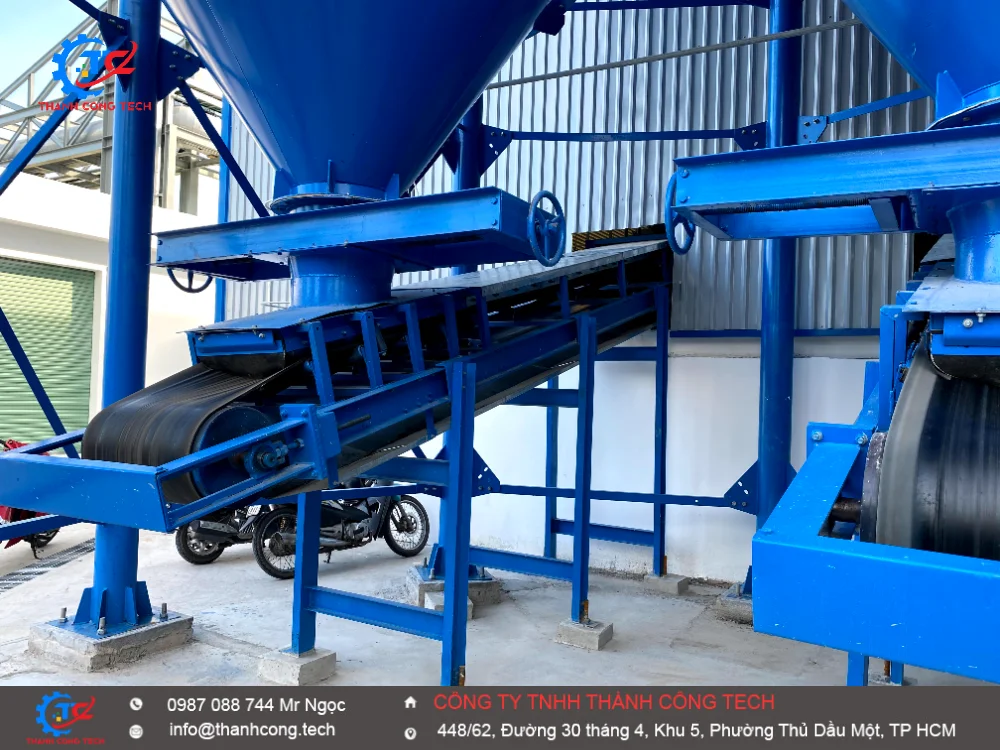

Vít Tải Đáy Silo Xi Măng

Vít tải đáy silo được bố trí ngay dưới khu vực xả liệu của silo.

Xi măng từ silo được đưa xuống vít tải thông qua cửa xả và sau đó được vận chuyển đến thiết bị cân hoặc vị trí cấp liệu.

Việc thiết kế khu vực này cần chú ý đến khả năng cấp liệu ổn định và tránh tình trạng vật liệu tích tụ hoặc cấp liệu không đều.

Hệ Thống Xả Xi Măng Từ Silo

Quá trình xả xi măng khỏi silo thường gồm nhiều thiết bị phối hợp với nhau.

• Silo chứa xi măng.
• Cửa xả.
• Van điều khiển.
• Thiết bị hỗ trợ dòng chảy.
• Vít tải hoặc thiết bị vận chuyển.
• Cân định lượng.
• Đường cấp đến máy trộn.

Cấu hình thực tế phụ thuộc vào công nghệ của từng trạm hoặc nhà máy.

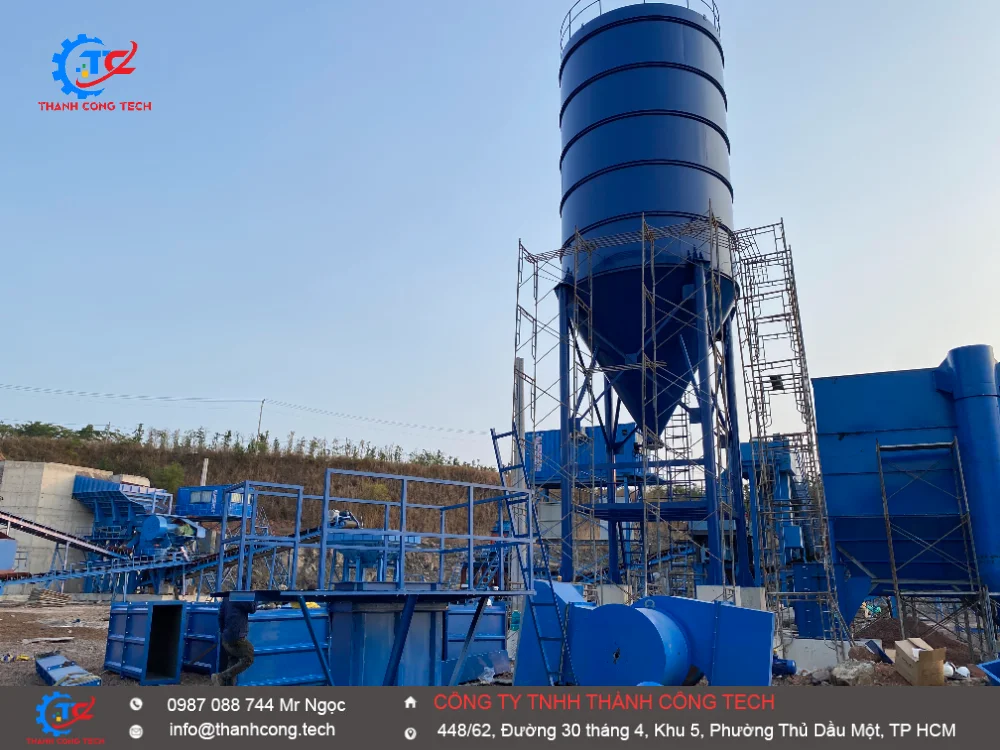

Silo Xi Măng Trong Trạm Trộn Bê Tông

Trạm trộn bê tông là một trong những nơi sử dụng silo xi măng phổ biến. Xi măng được lưu trữ trong silo trước khi được định lượng và đưa vào máy trộn.

Hệ thống có thể bao gồm nhiều silo để chứa các loại xi măng hoặc vật liệu dạng bột khác nhau.

Từ silo, nguyên liệu được đưa xuống hệ thống cân thông qua thiết bị cấp liệu và sau đó đưa vào máy trộn theo chu trình sản xuất.

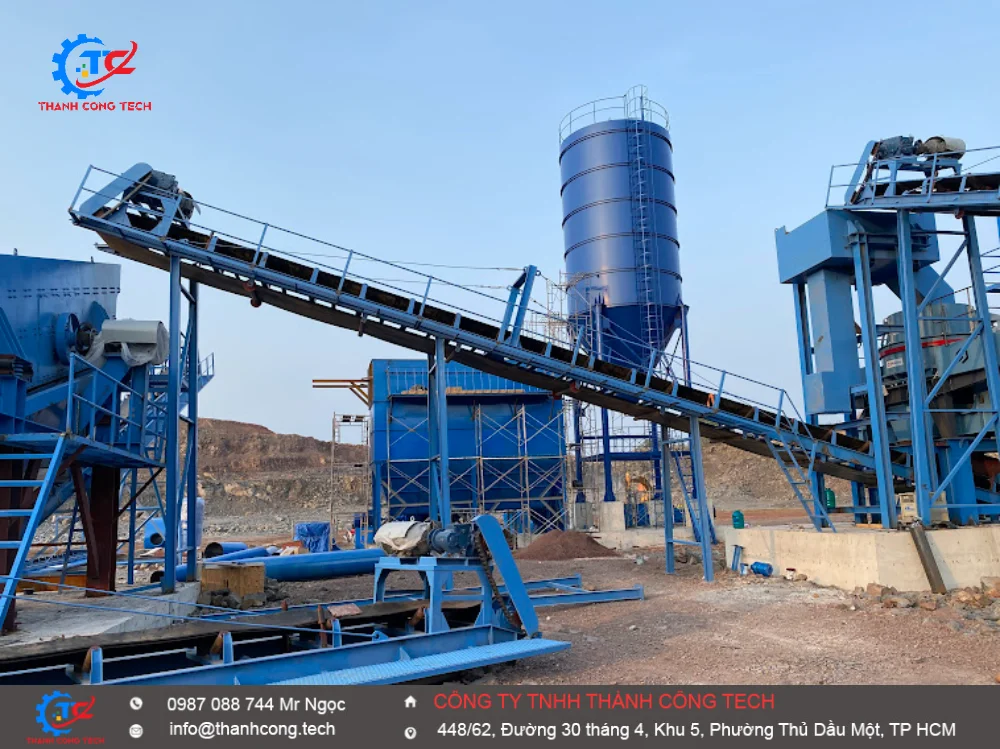

Băng Tải Và Silo Trong Trạm Trộn

Không phải tất cả thiết bị vận chuyển trong trạm trộn đều là băng tải.

Mỗi loại vật liệu sẽ có phương án phù hợp:

• Đá, cát: thường sử dụng băng tải để vận chuyển vật liệu rời.
• Xi măng bột: thường sử dụng vít tải hoặc vận chuyển khí nén.
• Xi măng đóng bao: có thể sử dụng băng tải dây đai hoặc con lăn.
• Phụ gia dạng lỏng: thường sử dụng hệ thống bơm và đường ống.

Do đó, khi thiết kế hệ thống trạm trộn, cần lựa chọn thiết bị dựa trên đặc tính của từng loại nguyên liệu.

Hệ Thống Cấp Xi Măng Tự Động

Hệ thống silo có thể được tự động hóa để giảm thao tác của người vận hành.

Cảm biến mức liệu giúp theo dõi tình trạng đầy hoặc cạn của silo. Khi kết hợp với PLC và tủ điều khiển, hệ thống có thể thực hiện các chu trình cấp liệu theo yêu cầu sản xuất.

Biến tần cũng có thể được sử dụng để điều chỉnh tốc độ của motor vít tải hoặc các thiết bị vận chuyển phù hợp.

Cảm Biến Mức Xi Măng Trong Silo

Cảm biến mức là một thành phần quan trọng trong hệ thống silo tự động.

Tùy nhu cầu, có thể sử dụng cảm biến báo mức để phát hiện trạng thái cao hoặc thấp, hoặc sử dụng thiết bị đo mức liên tục để theo dõi lượng vật liệu trong silo.

Thông tin từ cảm biến có thể được đưa về tủ điều khiển để cảnh báo và phối hợp với quá trình cấp liệu.

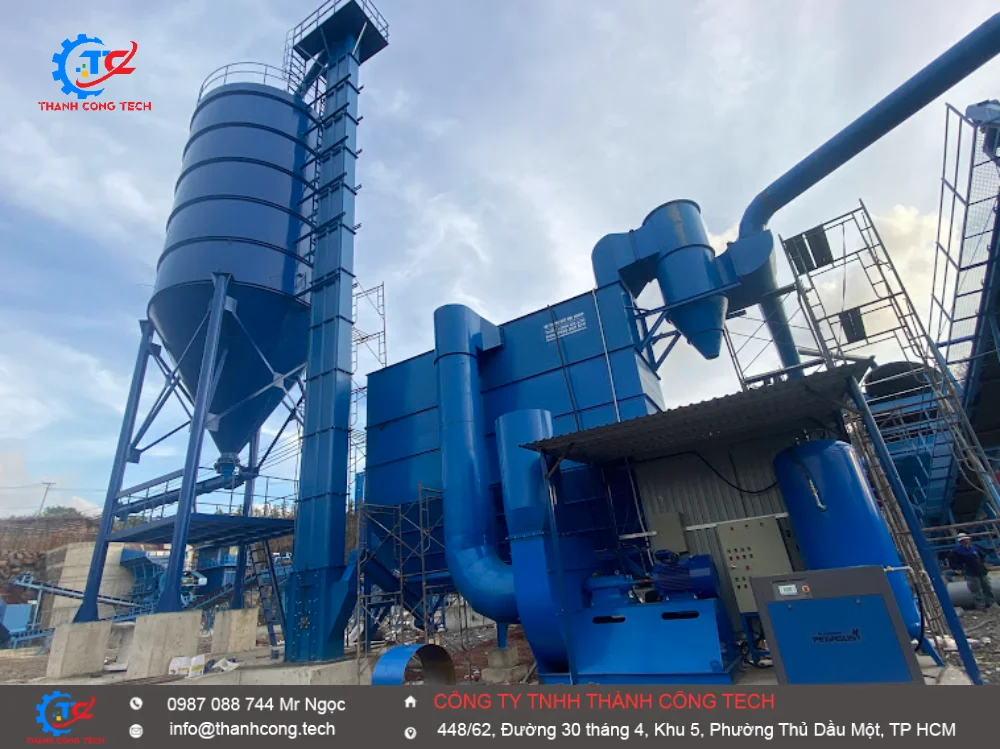

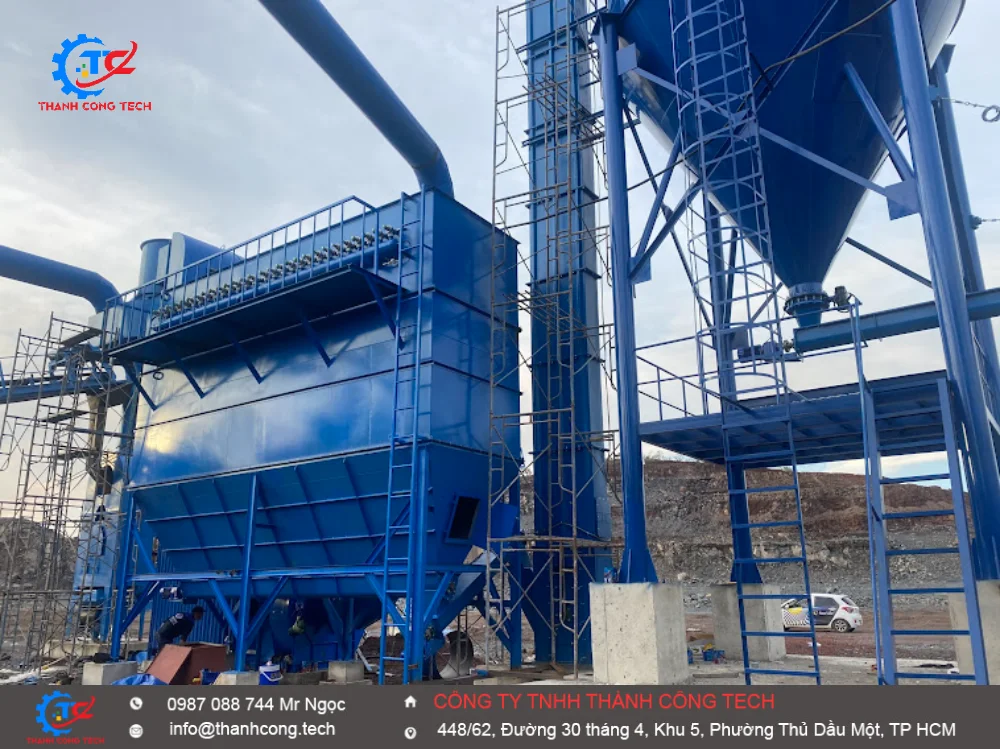

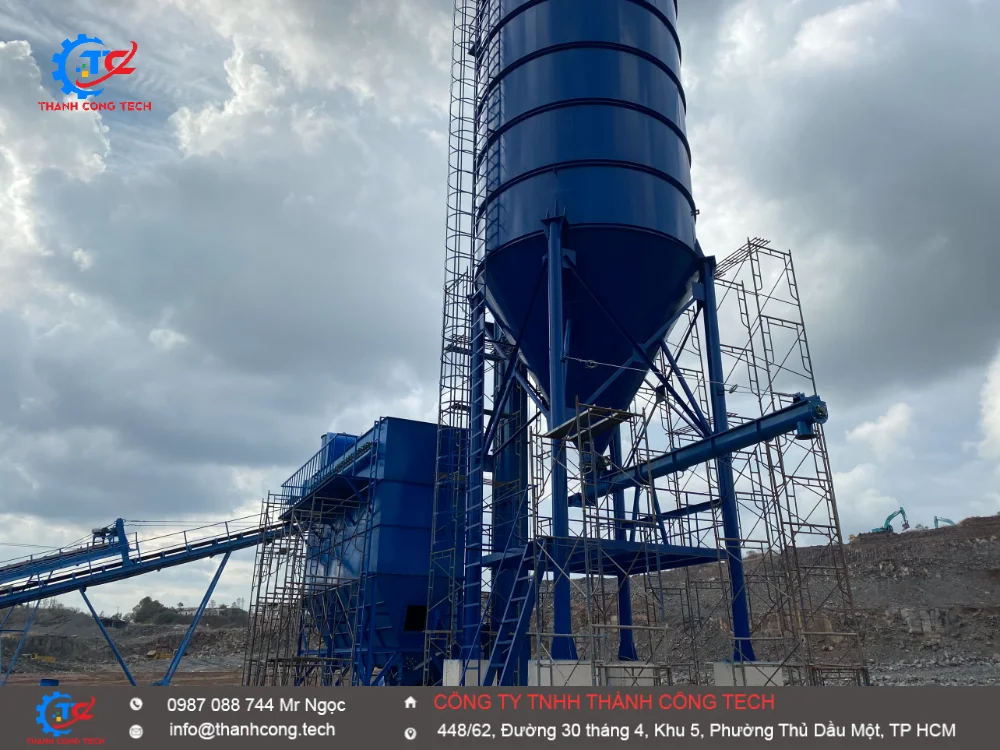

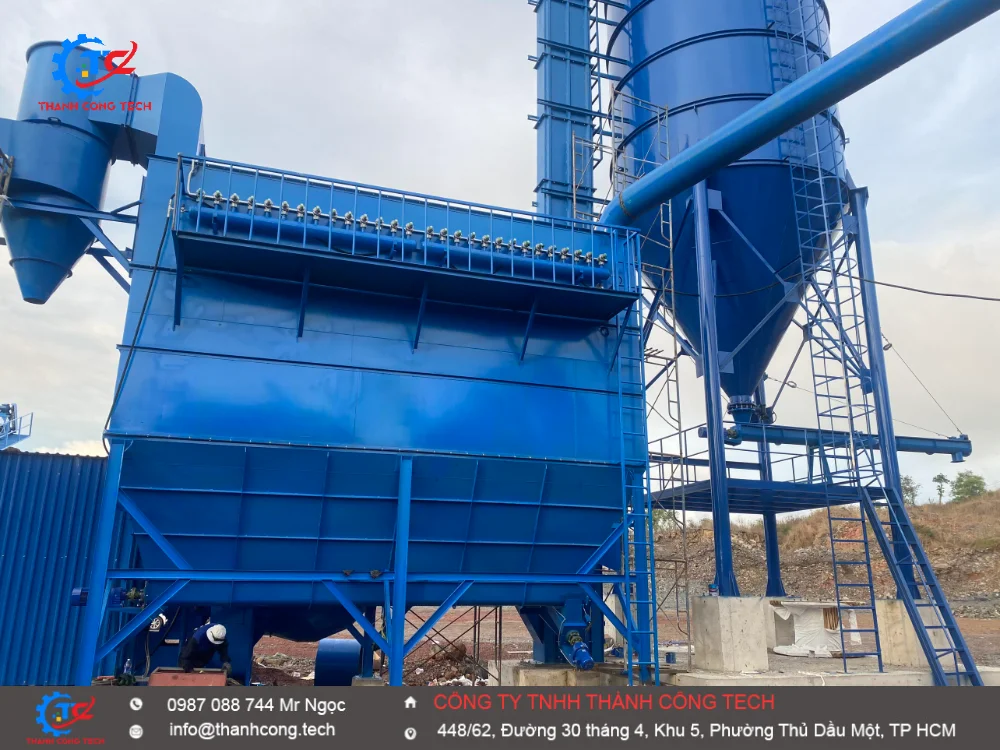

Lọc Bụi Silo Xi Măng

Trong quá trình nạp xi măng rời vào silo, không khí bên trong silo cần được xử lý để hạn chế bụi phát tán ra môi trường.

Hệ thống silo thường được kết hợp với thiết bị lọc bụi phù hợp. Ngoài ra, các điểm nối, cửa nạp và vị trí chuyển liệu cũng cần được thiết kế hợp lý.

Kiểm soát bụi tốt giúp môi trường vận hành sạch hơn và hạn chế thất thoát vật liệu.

Băng Tải Xi Măng Trong Kho

Không chỉ phục vụ silo, băng tải còn có thể được sử dụng trong kho xi măng đóng bao.

Băng tải có thể vận chuyển bao từ khu vực xe tải vào kho, đưa bao đến khu vực xếp hàng hoặc vận chuyển từ kho ra khu vực xuất hàng.

Với kho có chiều dài lớn, nhiều tuyến băng có thể được bố trí nối tiếp hoặc kết hợp với con lăn để tạo thành hệ thống vận chuyển liên tục.

Băng Tải Xi Măng Ra Xe

Ở chiều ngược lại, băng tải có thể hỗ trợ đưa bao xi măng từ khu vực lưu trữ ra vị trí xuất hàng.

Đối với xe tải có chiều cao sàn khác nhau, băng tải có thể được thiết kế điều chỉnh hoặc kết hợp với băng tải nâng hạ để thuận tiện khi xếp hàng.

Băng Tải Xi Măng Cho Nhà Máy

Trong các nhà máy vật liệu xây dựng, hệ thống vận chuyển xi măng có thể kết nối nhiều công đoạn như kho nguyên liệu, silo, cân định lượng, máy trộn, máy đóng bao và khu vực thành phẩm.

Thiết kế toàn bộ tuyến vận chuyển ngay từ đầu giúp hạn chế việc phải thay đổi thiết bị khi mở rộng dây chuyền.

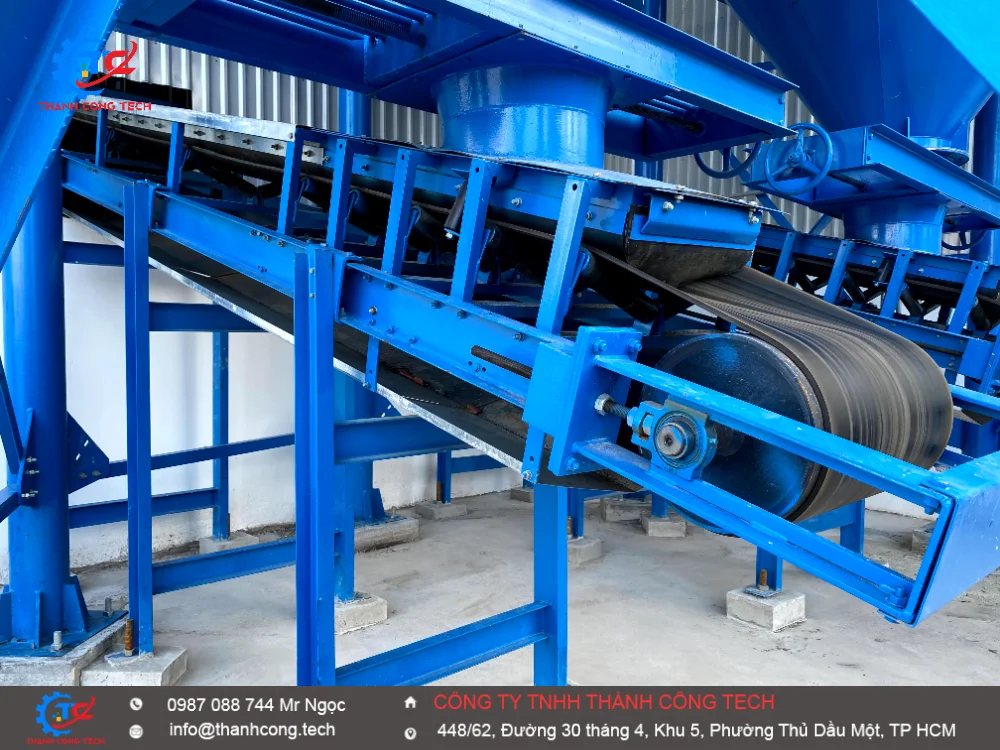

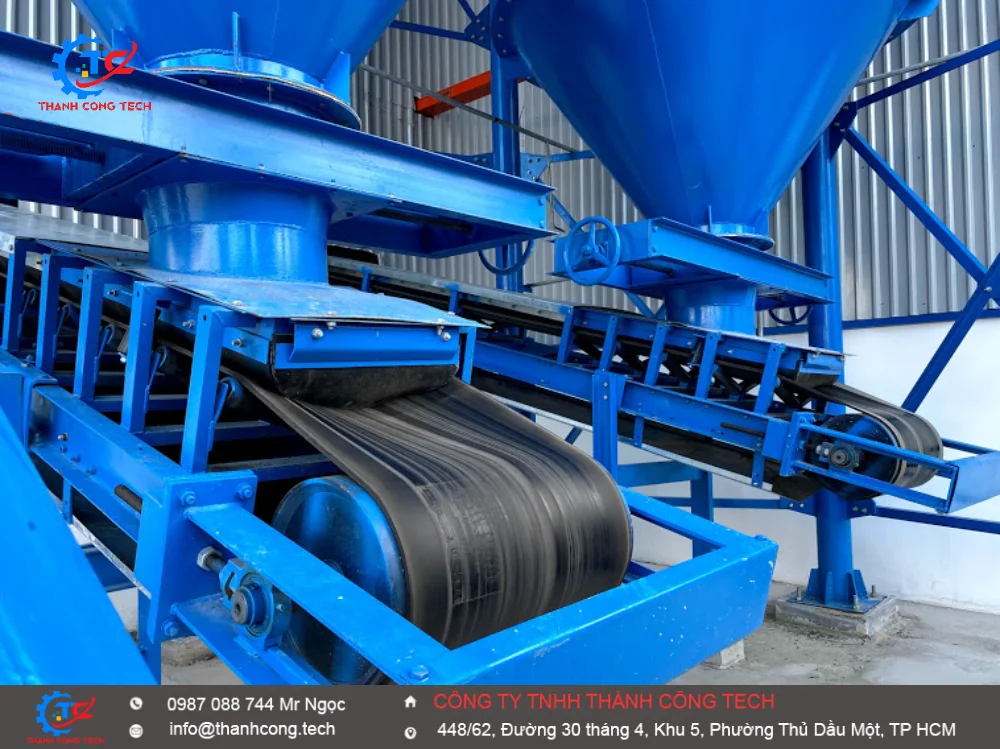

Cấu Tạo Băng Tải Bao Xi Măng

Một băng tải vận chuyển bao xi măng có thể gồm:

• Khung băng tải.
• Dây băng.
• Tang chủ động.
• Tang bị động.
• Con lăn đỡ.
• Motor.
• Hộp giảm tốc.
• Bộ phận căng băng.
• Chân đỡ.
• Biến tần hoặc tủ điều khiển nếu cần.

Kích thước và kết cấu cụ thể được lựa chọn dựa trên trọng lượng bao, năng suất và vị trí lắp đặt.

Cấu Tạo Hệ Thống Cấp Xi Măng Từ Silo

Một hệ thống cấp xi măng từ silo có thể bao gồm:

• Silo chứa.
• Cửa xả.
• Van xả.
• Thiết bị hỗ trợ xả liệu.
• Vít tải.
• Motor giảm tốc.
• Cân xi măng.
• Đường cấp vào máy trộn.
• Cảm biến mức.
• Tủ điện điều khiển.

Tùy theo quy trình sản xuất, hệ thống có thể được bổ sung các thiết bị khác.

Những Yếu Tố Cần Tính Khi Thiết Kế

Loại Vật Liệu

Cần xác định rõ vật liệu là xi măng bột, xi măng đóng bao hay một loại bột khoáng khác.

Năng Suất

Năng suất yêu cầu quyết định kích thước thiết bị vận chuyển và công suất truyền động.

Khoảng Cách

Khoảng cách từ khu vực tiếp nhận đến silo hoặc từ silo đến thiết bị phía sau ảnh hưởng đến phương án vận chuyển.

Chiều Cao

Đối với bao xi măng, chiều cao cần vận chuyển quyết định phương án băng tải nghiêng hoặc chữ Z. Với xi măng bột, cần tính toán theo phương án vít tải hoặc khí nén.

Dung Tích Silo

Dung tích silo cần phù hợp với nhu cầu sử dụng và năng lực sản xuất của dây chuyền.

Điều Kiện Lắp Đặt

Không gian, nền móng, vị trí máy trộn, chiều cao nhà xưởng và các thiết bị hiện hữu đều cần được xem xét trước khi thiết kế.

Thiết Kế Silo Xi Măng Theo Mặt Bằng Thực Tế

Một hệ thống silo hoàn chỉnh không chỉ cần quan tâm đến bản thân silo mà còn phải tính đến toàn bộ tuyến vận chuyển và cấp liệu.

Thành Công Tech có thể triển khai phương án dựa trên:

• Sơ đồ dây chuyền hiện tại.
• Vị trí silo.
• Vị trí máy trộn.
• Vị trí cân định lượng.
• Khoảng cách giữa các thiết bị.
• Cao độ các điểm cấp và xả liệu.
• Năng suất cần vận chuyển.
• Yêu cầu tự động hóa.

Việc thiết kế theo mặt bằng thực tế đặc biệt quan trọng khi cải tạo hoặc mở rộng trạm trộn đang hoạt động.

Ưu Điểm Khi Thiết Kế Hệ Thống Vận Chuyển Silo Đồng Bộ

• Phù hợp với năng suất của dây chuyền.
• Hạn chế các điểm trung chuyển không cần thiết.
• Tối ưu không gian lắp đặt.
• Dễ kết nối với hệ thống điều khiển.
• Thuận tiện cho vận hành.
• Dễ kiểm tra và bảo trì.
• Phù hợp với kế hoạch mở rộng dây chuyền.

Quy Trình Thiết Kế Băng Tải Và Hệ Thống Vận Chuyển Silo Tại Thành Công Tech

Tiếp Nhận Thông Tin

Khách hàng cung cấp thông tin về silo, vật liệu, năng suất, khoảng cách và yêu cầu vận chuyển.

Khảo Sát Mặt Bằng

Đối với dự án thực tế, Thành Công Tech khảo sát vị trí lắp đặt để xác định cao độ, khoảng cách và hướng vận chuyển.

Phân Tích Phương Án

Tùy vật liệu, hệ thống có thể sử dụng băng tải, vít tải, gầu tải hoặc phương án vận chuyển khác.

Thiết Kế

Các thiết bị được tính toán dựa trên năng suất và điều kiện làm việc thực tế.

Chế Tạo Và Lắp Đặt

Sau khi thống nhất phương án, thiết bị được chế tạo và lắp đặt tại vị trí yêu cầu.

Kiểm Tra Vận Hành

Hệ thống được kiểm tra khả năng vận chuyển và phối hợp với các thiết bị liên quan trước khi đưa vào sử dụng.

Thiết Kế Băng Tải Silo Xi Măng Tại Thành Công Tech

Thành Công Tech nhận thiết kế và chế tạo các hệ thống băng tải, vít tải và thiết bị vận chuyển phục vụ silo xi măng, trạm trộn bê tông và dây chuyền vật liệu xây dựng.

Đối với xi măng đóng bao, có thể thiết kế băng tải ngang, băng tải nghiêng, băng tải chữ Z hoặc các tuyến vận chuyển theo mặt bằng thực tế.

Đối với xi măng rời dạng bột, Thành Công Tech có thể tư vấn phương án vận chuyển phù hợp như vít tải và các thiết bị cấp liệu thay vì sử dụng băng tải dây đai không phù hợp với đặc tính vật liệu.

Nếu bạn đang cần thiết kế băng tải silo xi măng hoặc hệ thống cấp xi măng cho trạm trộn, có thể cung cấp sơ đồ mặt bằng, năng suất, khoảng cách và cao độ. Phương án sẽ được tính toán dựa trên điều kiện thực tế của dây chuyền.
