Băng Tải Dây Chuyền Tái Chế – Giải Pháp Vận Chuyển Nguyên Liệu Xuyên Suốt Dây Chuyền

Băng tải dây chuyền tái chế là hệ thống vận chuyển được sử dụng để kết nối các công đoạn trong dây chuyền tái chế, giúp nguyên liệu được đưa liên tục từ khâu cấp liệu đến nghiền, rửa, phân loại, tách nước, sấy, tạo hạt và đóng bao.

Đối với các nhà máy tái chế nhựa, việc vận chuyển nguyên liệu giữa nhiều thiết bị là một phần quan trọng của toàn bộ hệ thống. Nếu nguyên liệu phải di chuyển thủ công, năng suất dây chuyền bị giới hạn và cần nhiều nhân công.

Hệ thống băng tải giúp hình thành một tuyến vận chuyển liên tục, đồng thời tạo điều kiện để tự động hóa và điều khiển đồng bộ các thiết bị trong dây chuyền tái chế.

Băng Tải Dây Chuyền Tái Chế Là Gì?

Băng tải dây chuyền tái chế là tập hợp các băng tải được bố trí tại nhiều vị trí khác nhau trong một hệ thống tái chế nhằm vận chuyển nguyên liệu giữa các công đoạn.

Đối với dây chuyền tái chế nhựa, nguyên liệu có thể là chai nhựa, can nhựa, thùng nhựa, bao bì, phế liệu nhựa, nhựa nghiền hoặc hạt nhựa tái sinh.

Mỗi vị trí có thể sử dụng một cấu hình băng tải khác nhau tùy theo loại nguyên liệu, năng suất, khoảng cách vận chuyển và cao độ của thiết bị.

Do đó, thiết kế băng tải cho dây chuyền tái chế cần được thực hiện dựa trên toàn bộ sơ đồ công nghệ thay vì chỉ lựa chọn từng băng tải riêng lẻ.

Vai Trò Của Băng Tải Trong Dây Chuyền Tái Chế

Vận chuyển nguyên liệu liên tục

Băng tải đưa nguyên liệu từ công đoạn trước sang công đoạn sau mà không cần công nhân vận chuyển thủ công.

Kết nối các thiết bị tái chế

Băng tải có thể kết nối phễu cấp liệu, máy nghiền, máy rửa, máy tách nước, máy sấy, máy tạo hạt và các thiết bị xử lý khác.

Giảm nhân công

Việc tự động hóa khâu vận chuyển giúp giảm các thao tác bốc xúc, kéo đẩy và di chuyển nguyên liệu trong nhà máy.

Tăng năng suất dây chuyền

Dòng nguyên liệu được duy trì ổn định giúp các thiết bị phía sau hoạt động liên tục hơn.

Hỗ trợ tự động hóa

Băng tải có thể kết hợp với cảm biến, biến tần và PLC để điều khiển tốc độ, cấp liệu và liên động giữa các thiết bị.

Tận dụng mặt bằng nhà xưởng

Cấu hình băng tải ngang, nghiêng hoặc chữ Z giúp xây dựng tuyến vận chuyển phù hợp với không gian thực tế của nhà máy.

Băng Tải Dây Chuyền Tái Chế Nhựa

Băng tải dây chuyền tái chế nhựa thường xuất hiện ở hầu hết các công đoạn vận chuyển nguyên liệu trong nhà máy.

Một dây chuyền có thể sử dụng nhiều băng tải với các nhiệm vụ khác nhau:

• Băng tải cấp phế liệu đầu vào.
• Băng tải đưa nhựa vào máy nghiền.
• Băng tải vận chuyển nhựa sau nghiền.
• Băng tải cấp nhựa vào máy rửa.
• Băng tải vận chuyển nhựa sau rửa.
• Băng tải đưa nhựa đến máy tách nước.
• Băng tải cấp nhựa cho hệ thống sấy.
• Băng tải vận chuyển nhựa sau sấy.
• Băng tải cấp liệu cho máy tạo hạt.
• Băng tải vận chuyển hạt nhựa tái sinh.
• Băng tải cấp liệu cho hệ thống đóng bao.

Băng Tải Cấp Liệu Dây Chuyền Tái Chế

Đầu vào là vị trí đầu tiên cần được xem xét khi thiết kế hệ thống băng tải tái chế.

Băng tải cấp liệu có nhiệm vụ tiếp nhận phế liệu từ khu vực tập kết và đưa nguyên liệu vào máy nghiền hoặc thiết bị phân loại.

Băng tải có thể kết hợp với phễu chứa để tạo vùng đệm nguyên liệu, giúp quá trình cấp liệu thuận tiện hơn.

Đối với phế liệu kích thước lớn, cần lựa chọn kết cấu băng tải và thành chắn phù hợp để tránh rơi liệu trong quá trình vận chuyển.

Băng Tải Cấp Phế Liệu Tái Chế

Phế liệu tái chế có thể bao gồm chai PET, can HDPE, bao PP, màng nhựa, thùng nhựa và nhiều loại sản phẩm khác.

Băng tải cấp phế liệu giúp đưa nguyên liệu từ khu vực tập kết đến máy nghiền hoặc khu vực phân loại.

Đối với dây chuyền có công suất lớn, băng tải có thể kết hợp với máy cấp liệu hoặc phễu chứa để tạo dòng nguyên liệu ổn định.

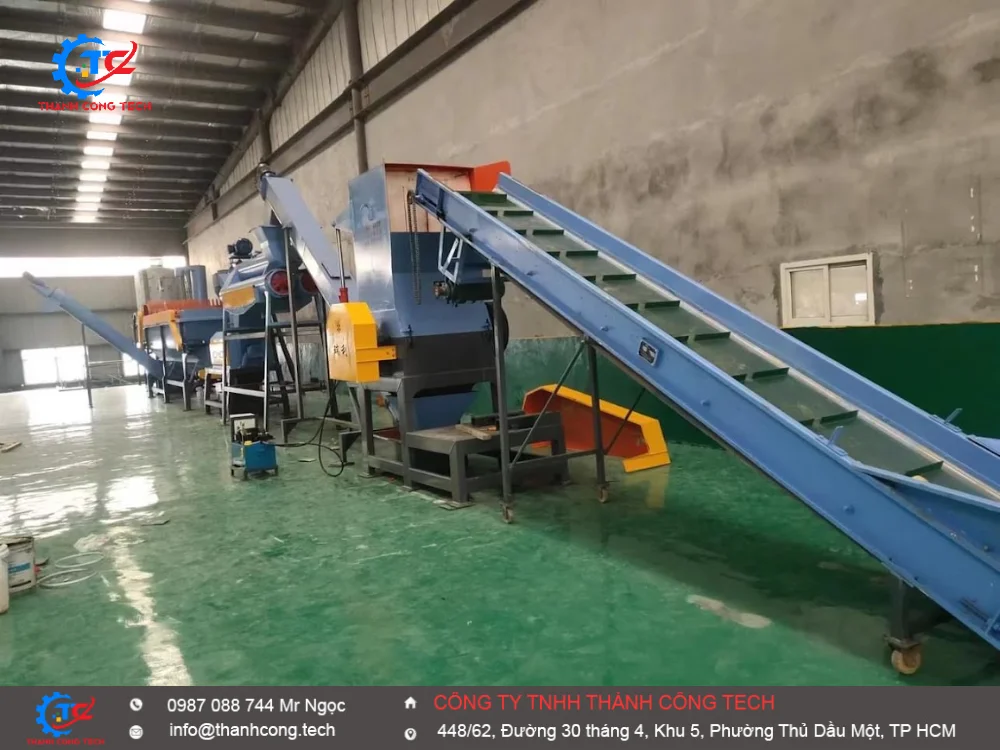

Băng Tải Cho Máy Nghiền Trong Dây Chuyền Tái Chế

Máy nghiền là công đoạn phổ biến trong nhiều dây chuyền tái chế nhựa.

Băng tải có thể được bố trí trước máy nghiền để cấp phế liệu hoặc sau máy nghiền để vận chuyển nguyên liệu đã giảm kích thước.

Vị trí tiếp nhận nguyên liệu từ máy nghiền cần được thiết kế phù hợp với cửa xả để hạn chế tình trạng nhựa bị dồn hoặc rơi ra ngoài.

Băng Tải Sau Máy Nghiền Nhựa

Băng tải sau máy nghiền nhựa có nhiệm vụ đưa nhựa nghiền đến máy rửa, bể rửa, máy phân loại hoặc khu vực chứa trung gian.

Nhựa sau nghiền thường có kích thước nhỏ và không đồng đều. Vì vậy, mặt băng và thành dẫn hướng cần được lựa chọn phù hợp.

Đối với hệ thống tự động, băng tải có thể được điều khiển liên động với máy nghiền để đảm bảo nguyên liệu được chuyển đi khi máy hoạt động.

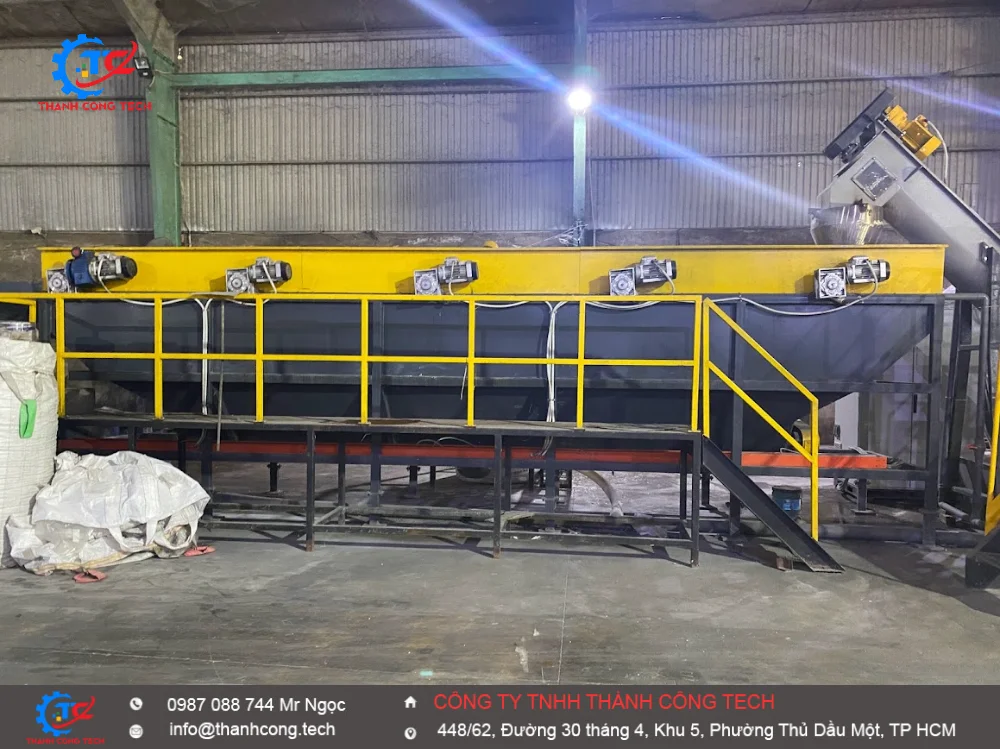

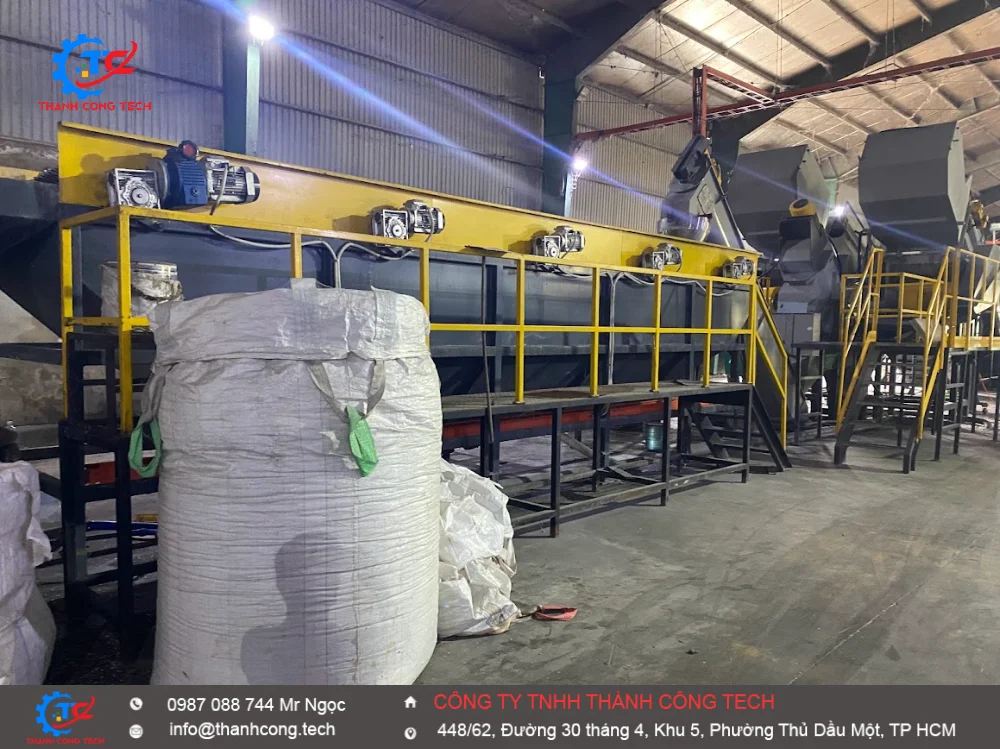

Băng Tải Dây Chuyền Rửa Nhựa

Trong dây chuyền rửa nhựa, băng tải đảm nhiệm nhiệm vụ vận chuyển nguyên liệu giữa các công đoạn xử lý.

Nguyên liệu có thể được vận chuyển từ máy nghiền đến máy rửa, từ máy rửa đến máy tách nước hoặc từ khu vực rửa sang hệ thống sấy.

Do môi trường có nước và độ ẩm cao, vật liệu chế tạo băng tải cần được lựa chọn dựa trên điều kiện thực tế.

Băng Tải Sau Máy Rửa Nhựa

Sau công đoạn rửa, nhựa thường còn nước và cần được đưa sang công đoạn tách nước hoặc sấy.

Băng tải sau máy rửa giúp duy trì dòng nguyên liệu liên tục và hạn chế việc thu gom thủ công.

Nếu nguyên liệu có độ ẩm cao, có thể xem xét cấu hình hỗ trợ thoát nước phù hợp trước khi đưa sang thiết bị xử lý tiếp theo.

Băng Tải Tách Nước Trong Dây Chuyền Tái Chế

Nhựa sau rửa thường cần được giảm lượng nước trước khi sấy. Băng tải có thể được sử dụng để vận chuyển nguyên liệu đến máy tách nước.

Trong một số trường hợp, băng tải được thiết kế để hỗ trợ thoát nước trong quá trình vận chuyển.

Tuy nhiên, hiệu quả tách nước chính vẫn phụ thuộc vào thiết bị công nghệ chuyên dụng của dây chuyền.

Băng Tải Sấy Nhựa Trong Dây Chuyền Tái Chế

Sau khi tách nước, nguyên liệu được đưa đến hệ thống sấy để giảm độ ẩm trước khi tạo hạt hoặc xử lý tiếp.

Băng tải có thể đảm nhiệm nhiệm vụ cấp liệu cho máy sấy hoặc vận chuyển nhựa sau khi sấy.

Tốc độ băng tải cần được phối hợp với năng suất của hệ thống sấy để đảm bảo quá trình cấp liệu ổn định.

Băng Tải Sau Máy Sấy Nhựa

Nhựa sau sấy có thể được vận chuyển đến phễu chứa, máy tạo hạt hoặc máy đùn.

Băng tải sau máy sấy giúp kết nối thiết bị sấy với công đoạn tiếp theo mà không cần vận chuyển thủ công.

Đối với nguyên liệu khô và nhẹ, cần chú ý đến thành dẫn hướng để hạn chế rơi hoặc phát tán nguyên liệu.

Băng Tải Cấp Liệu Cho Máy Tạo Hạt Nhựa

Trong dây chuyền tái chế nhựa, sau khi được rửa và làm khô, nguyên liệu có thể được đưa đến máy đùn và tạo hạt.

Băng tải cấp liệu giúp vận chuyển nguyên liệu đến phễu hoặc hệ thống cấp liệu của máy tạo hạt.

Hệ thống cần đảm bảo lượng nguyên liệu cung cấp phù hợp với năng suất của thiết bị tạo hạt.

Băng Tải Hạt Nhựa Tái Sinh

Sau khi tạo hạt, hạt nhựa tái sinh có thể được vận chuyển đến khu vực chứa, đóng bao hoặc công đoạn xử lý tiếp theo.

Băng tải hạt nhựa tái sinh có thể được thiết kế dạng ngang hoặc nghiêng tùy theo vị trí đầu vào và đầu ra.

Với hạt nhỏ, cần chú ý đến khả năng rơi lọt và phương án dẫn hướng trên băng.

Băng Tải Đóng Bao Hạt Nhựa

Ở cuối dây chuyền, băng tải có thể được sử dụng để đưa hạt nhựa đến khu vực đóng bao hoặc vận chuyển bao thành phẩm.

Băng tải có thể kết hợp với phễu, cân định lượng và hệ thống đóng bao tùy theo mức độ tự động hóa của nhà máy.

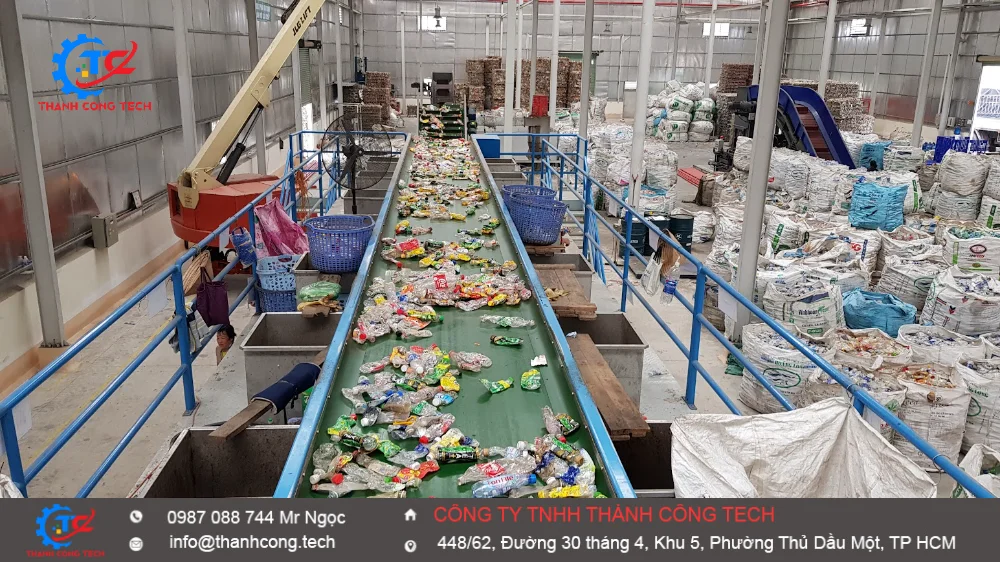

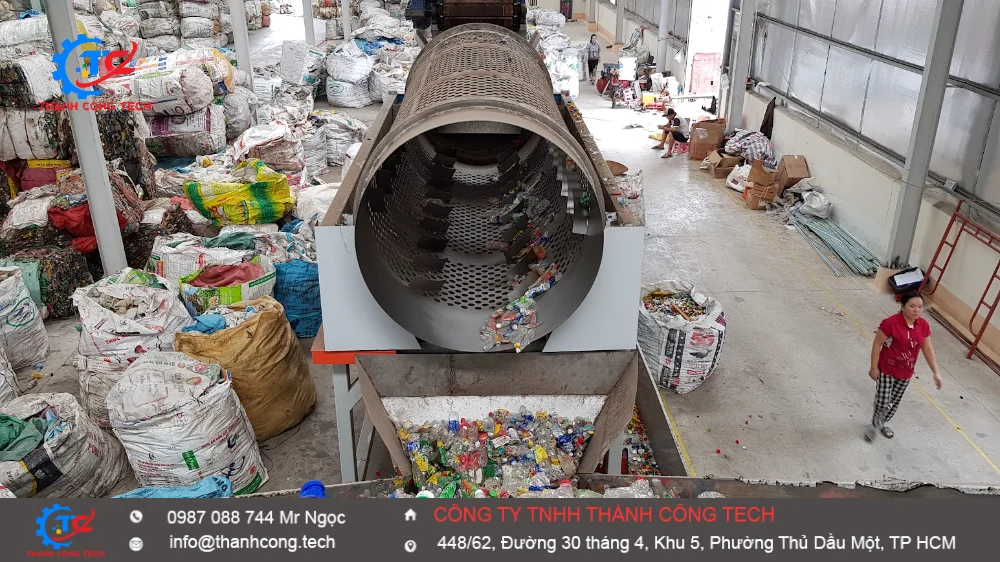

Băng Tải Phân Loại Trong Dây Chuyền Tái Chế

Băng tải phân loại thường được sử dụng ở đầu hoặc giữa dây chuyền để đưa phế liệu qua khu vực kiểm tra và phân loại.

Công nhân hoặc hệ thống tự động có thể thực hiện phân loại ngay trên bề mặt băng tải.

Chiều rộng băng và tốc độ vận chuyển cần được lựa chọn phù hợp với phương thức phân loại.

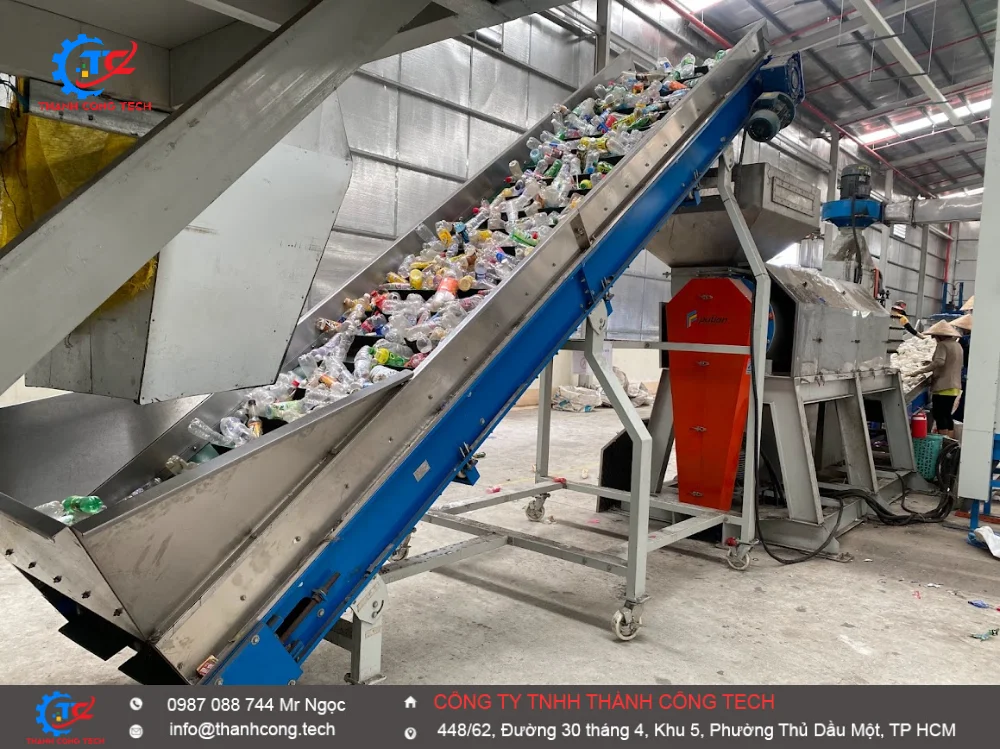

Băng Tải Chai Nhựa Trong Dây Chuyền Tái Chế

Đối với dây chuyền tái chế chai PET, băng tải có thể vận chuyển chai từ khu vực tập kết đến phân loại, nghiền và các công đoạn rửa.

Cấu hình băng tải cần phù hợp với kích thước chai và năng suất của dây chuyền.

Thành dẫn hướng có thể được bố trí để giữ chai ổn định trên băng.

Băng Tải PET Trong Dây Chuyền Tái Chế

Nhựa PET có thể trải qua nhiều công đoạn trước khi trở thành nguyên liệu tái sinh.

Băng tải được sử dụng để kết nối các công đoạn như:

• Tiếp nhận chai PET.
• Phân loại chai.
• Nghiền chai.
• Rửa mảnh PET.
• Tách nước.
• Sấy mảnh PET.
• Tạo hạt hoặc xử lý tiếp.
• Đóng bao.

Thiết kế băng tải cần được đồng bộ với năng suất của từng thiết bị trong dây chuyền.

Băng Tải Tái Chế Nhựa PP Và HDPE

Đối với PP và HDPE, nguyên liệu có thể ở dạng bao bì, can, chai, thùng hoặc sản phẩm nhựa đã qua sử dụng.

Băng tải có thể được bố trí trước và sau máy nghiền, máy rửa, máy sấy và các thiết bị xử lý khác.

Tùy kích thước và hình dạng phế liệu, có thể lựa chọn băng tải phẳng, băng tải nghiêng hoặc cấu hình chữ Z.

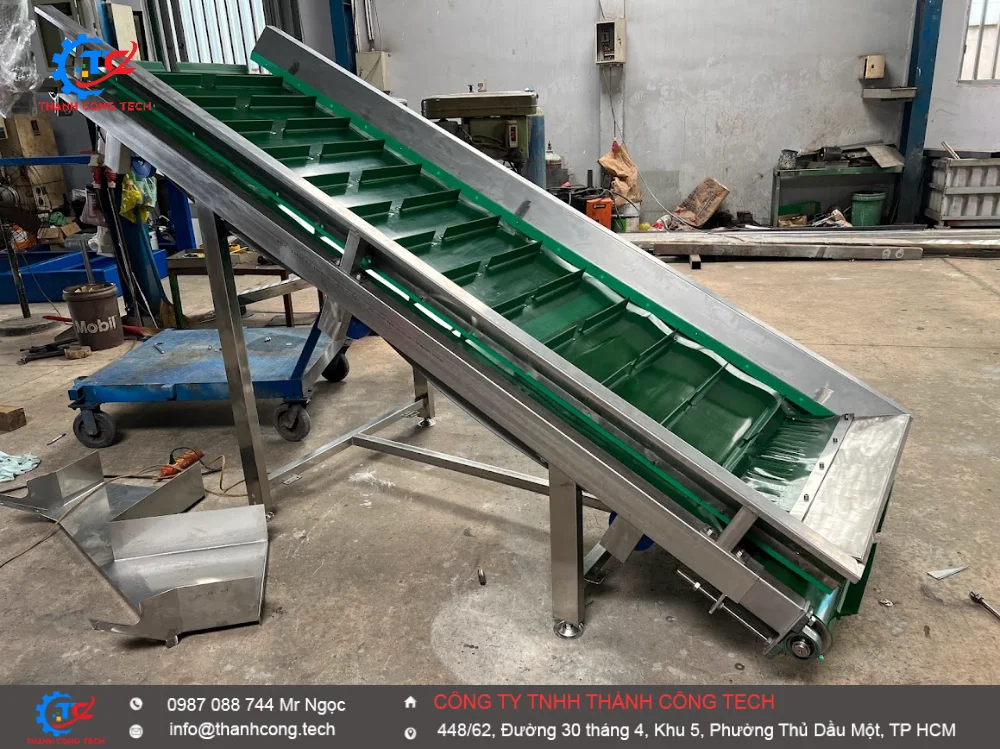

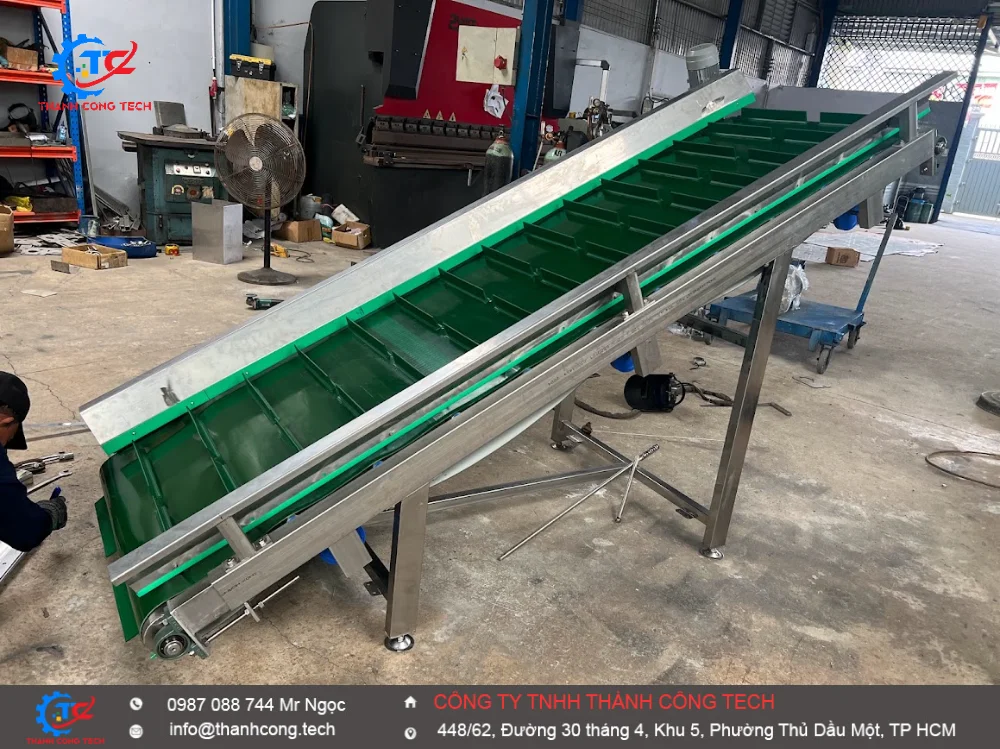

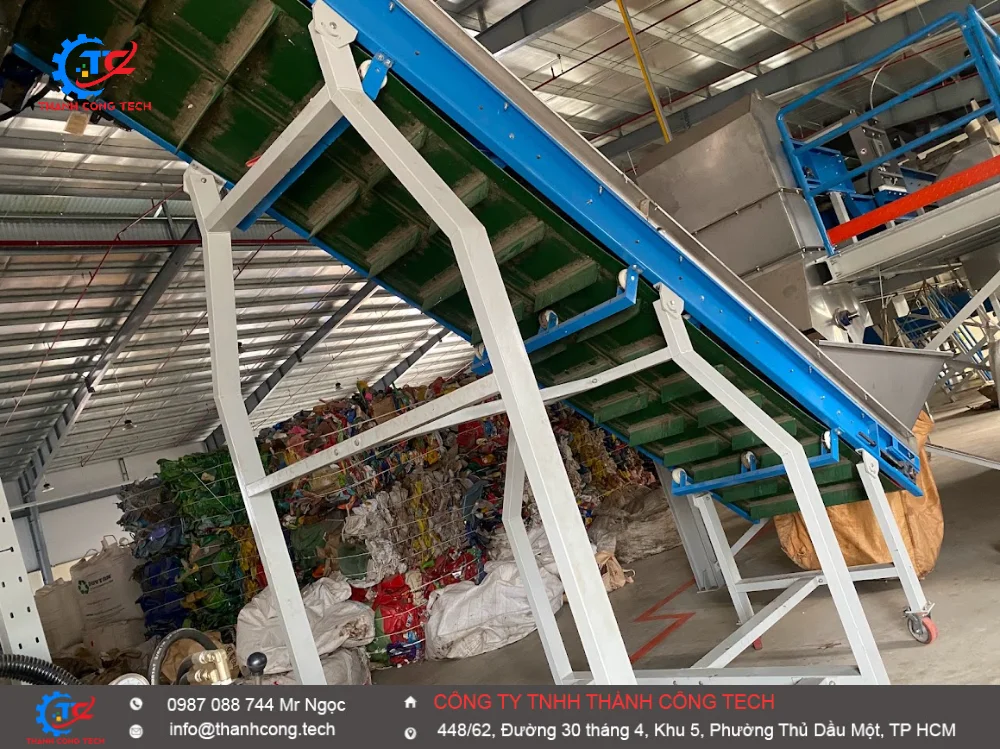

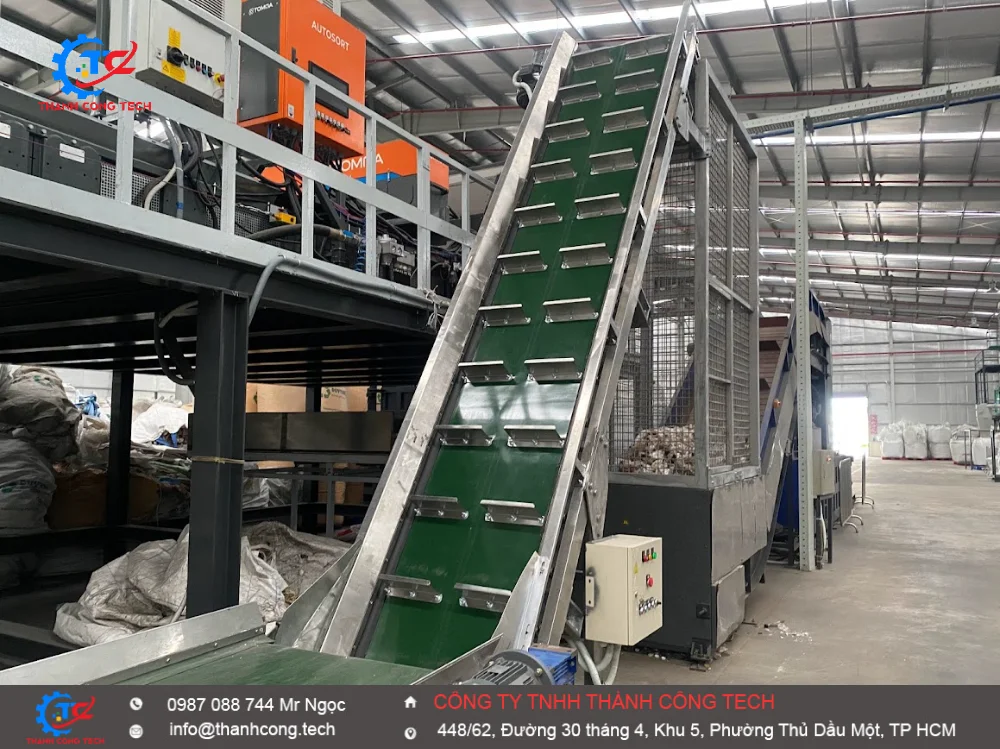

Băng Tải Dây Chuyền Tái Chế Nghiêng

Băng tải nghiêng được sử dụng khi cần vận chuyển nguyên liệu giữa hai vị trí có cao độ khác nhau.

Trong dây chuyền tái chế, băng tải nghiêng có thể được dùng để đưa nhựa từ máy nghiền lên máy rửa, từ máy rửa lên thiết bị tách nước hoặc từ khu vực sấy lên phễu chứa.

Độ nghiêng cần được xác định dựa trên loại nguyên liệu và khả năng giữ liệu của mặt băng.

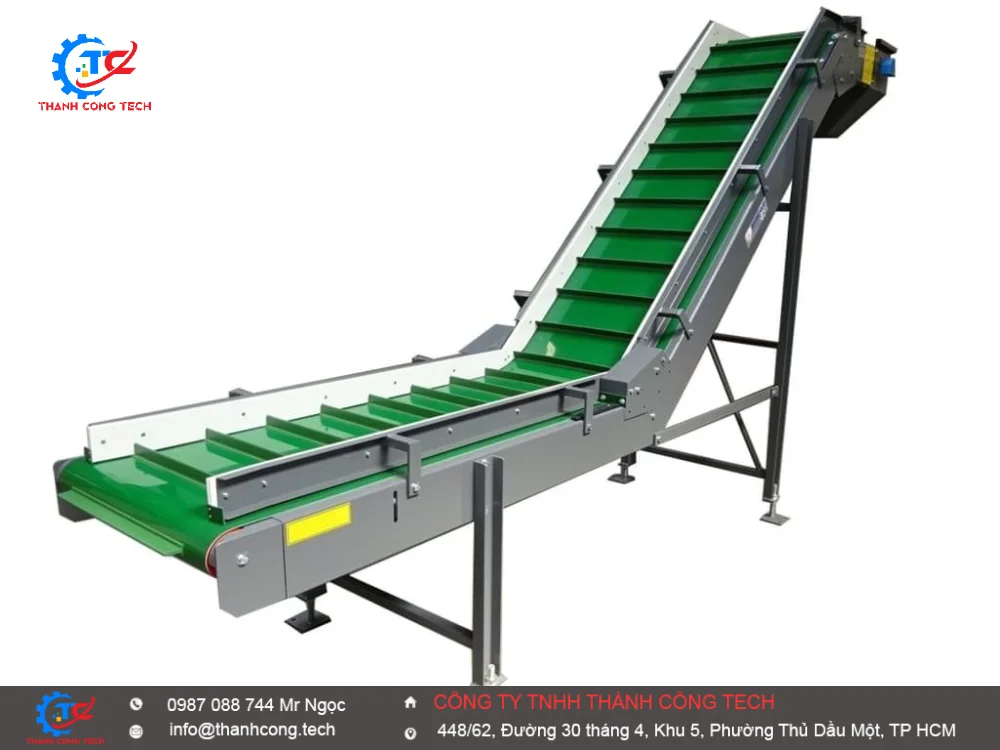

Băng Tải Dây Chuyền Tái Chế Chữ Z

Băng tải chữ Z phù hợp với các nhà máy cần nâng nguyên liệu lên cao nhưng bị giới hạn về chiều dài mặt bằng.

Cấu hình chữ Z có thể kết hợp đoạn ngang đầu vào, đoạn nghiêng và đoạn ngang đầu ra.

Đây là một giải pháp hữu ích khi các thiết bị trong dây chuyền được bố trí ở nhiều cao độ khác nhau.

Băng Tải Dây Chuyền Tái Chế Inox

Trong khu vực rửa và xử lý nguyên liệu ẩm, băng tải inox có thể được lựa chọn khi cần tăng khả năng chống ăn mòn và thuận tiện vệ sinh.

Tùy vị trí, có thể sử dụng inox cho toàn bộ khung hoặc chỉ những bộ phận thường xuyên tiếp xúc với nước.

Vật liệu cụ thể cần được lựa chọn dựa trên môi trường vận hành và yêu cầu của dây chuyền.

Thiết Kế Băng Tải Cho Dây Chuyền Tái Chế Cần Quan Tâm Những Gì?

Loại nguyên liệu

Cần xác định dây chuyền tái chế chai PET, PP, HDPE, màng nhựa, nhựa nghiền hay hỗn hợp phế liệu.

Năng suất dây chuyền

Năng suất quyết định chiều rộng, tốc độ và khả năng chịu tải của băng tải.

Kích thước nguyên liệu

Nguyên liệu lớn hay nhỏ sẽ ảnh hưởng đến mặt băng, thành chắn và phương án tiếp nhận.

Chiều dài vận chuyển

Chiều dài ảnh hưởng đến kết cấu khung và công suất truyền động.

Cao độ đầu vào và đầu ra

Thông số này quyết định việc sử dụng băng tải ngang, nghiêng hoặc chữ Z.

Độ ẩm

Đặc biệt quan trọng với băng tải làm việc sau công đoạn rửa.

Nhiệt độ

Nếu băng tải đặt gần hệ thống sấy hoặc khu vực có nhiệt độ cao, cần xem xét điều kiện nhiệt thực tế.

Phương án vệ sinh

Đối với dây chuyền rửa nhựa, băng tải cần thuận tiện cho việc vệ sinh, kiểm tra và bảo trì.

Yêu cầu tự động hóa

Cần xác định nhu cầu sử dụng cảm biến, biến tần, PLC và hệ thống liên động với các máy trong dây chuyền.

Cấu Tạo Hệ Thống Băng Tải Dây Chuyền Tái Chế

Tùy vị trí, một băng tải trong dây chuyền tái chế có thể bao gồm:

• Khung băng tải.
• Dây băng tải.
• Ru-lô chủ động.
• Ru-lô bị động.
• Động cơ giảm tốc.
• Bộ truyền động.
• Cơ cấu căng băng.
• Chân đỡ.
• Thành chắn.
• Máng dẫn hướng.
• Phễu cấp liệu.
• Tủ điện điều khiển.
• Cảm biến.
• Biến tần.

Tự Động Hóa Băng Tải Dây Chuyền Tái Chế

Hệ thống băng tải có thể được tích hợp vào hệ thống điều khiển chung của dây chuyền tái chế.

• Điều chỉnh tốc độ bằng biến tần.
• Cảm biến phát hiện nguyên liệu.
• Cảm biến mức liệu.
• Điều khiển cấp liệu tự động.
• Khởi động và dừng theo trình tự.
• Liên động với máy nghiền.
• Liên động với máy rửa.
• Liên động với máy tách nước.
• Liên động với máy sấy.
• Liên động với máy tạo hạt.
• Cảnh báo khi băng tải gặp sự cố.

Việc điều khiển liên động giúp hạn chế tình trạng nguyên liệu tiếp tục được cấp vào một thiết bị khi thiết bị đó đang dừng hoặc không thể tiếp nhận.

Thiết Kế Băng Tải Dây Chuyền Tái Chế Theo Yêu Cầu

Mỗi nhà máy có một mặt bằng và sơ đồ công nghệ khác nhau. Vì vậy, hệ thống băng tải cần được thiết kế dựa trên vị trí thực tế của các thiết bị.

Thành Công Tech có thể thiết kế băng tải theo chiều dài, chiều rộng, cao độ, độ nghiêng và hướng vận chuyển phù hợp với từng dây chuyền.

Có thể thiết kế riêng từng băng tải hoặc triển khai đồng bộ toàn bộ tuyến vận chuyển từ đầu vào đến đầu ra.

Đối với dây chuyền đang vận hành, có thể khảo sát để cải tạo các công đoạn vận chuyển thủ công thành hệ thống băng tải tự động.

Quy Trình Thiết Kế Băng Tải Dây Chuyền Tái Chế Tại Thành Công Tech

1. Tiếp nhận yêu cầu

Xác định loại nguyên liệu, năng suất và quy trình tái chế của nhà máy.

2. Khảo sát mặt bằng

Kiểm tra vị trí các thiết bị và khoảng cách giữa từng công đoạn.

3. Phân tích dây chuyền

Xác định hướng vận chuyển, cao độ, điểm cấp liệu và điểm nhận liệu.

4. Đề xuất phương án

Lựa chọn cấu hình băng tải ngang, nghiêng, chữ Z hoặc kết hợp nhiều loại.

5. Thiết kế

Triển khai thiết kế khung, mặt băng, truyền động, thành chắn, phễu và hệ thống điều khiển nếu có.

6. Gia công chế tạo

Gia công các bộ phận theo thiết kế đã thống nhất.

7. Lắp đặt

Lắp đặt băng tải và kết nối với các thiết bị trong dây chuyền.

8. Chạy thử

Kiểm tra hoạt động không tải, có tải và khả năng vận chuyển nguyên liệu qua từng công đoạn.

9. Bàn giao

Hoàn thiện hệ thống, hướng dẫn vận hành và hỗ trợ các yêu cầu liên quan đến bảo trì.

Vì Sao Nên Chọn Thành Công Tech Thiết Kế Băng Tải Dây Chuyền Tái Chế?

Thành Công Tech cung cấp giải pháp băng tải phục vụ dây chuyền tái chế và xử lý nhựa theo yêu cầu.

• Tư vấn phương án vận chuyển theo loại nhựa.
• Thiết kế băng tải theo sơ đồ công nghệ.
• Thiết kế băng tải cấp liệu đầu vào.
• Thiết kế băng tải sau máy nghiền.
• Thiết kế băng tải trong dây chuyền rửa.
• Thiết kế băng tải sau tách nước.
• Thiết kế băng tải cấp liệu cho hệ thống sấy.
• Thiết kế băng tải sau sấy.
• Thiết kế băng tải cấp liệu cho máy tạo hạt.
• Thiết kế băng tải hạt nhựa tái sinh.
• Thiết kế băng tải ngang, nghiêng và chữ Z.
• Gia công chế tạo theo kích thước thực tế.
• Tích hợp biến tần, cảm biến và PLC khi cần.
• Lắp đặt và chạy thử tại nhà máy.
• Hỗ trợ bảo trì và cải tiến hệ thống.

Liên Hệ Thiết Kế Băng Tải Dây Chuyền Tái Chế

Nếu doanh nghiệp đang đầu tư dây chuyền tái chế nhựa hoặc cần cải tạo hệ thống vận chuyển nguyên liệu hiện có, băng tải nên được tính toán đồng bộ với toàn bộ quy trình sản xuất.

Thành Công Tech có thể tư vấn và thiết kế hệ thống băng tải từ khâu tiếp nhận phế liệu, nghiền, rửa, tách nước, sấy đến tạo hạt và đóng bao.

Để có phương án phù hợp, doanh nghiệp nên cung cấp thông tin về loại nguyên liệu, năng suất, sơ đồ bố trí máy và các vị trí cần vận chuyển. Từ đó có thể xác định cấu hình băng tải phù hợp với điều kiện thực tế.
