Băng tải sấy nhựa

Băng Tải Sấy Nhựa – Giải Pháp Vận Chuyển Nhựa Trong Công Đoạn Sấy Và Tái Chế

• Băng tải sấy nhựa là thiết bị được sử dụng để vận chuyển nhựa trong công đoạn sấy, làm khô và xử lý nguyên liệu của dây chuyền tái chế nhựa. Băng tải có thể đảm nhiệm nhiệm vụ đưa nhựa sau rửa, sau tách nước đến máy sấy hoặc vận chuyển nhựa đã được làm khô sang công đoạn tiếp theo.
• Trong dây chuyền tái chế, nhựa thường trải qua nhiều bước như phân loại, nghiền, rửa, tách nước, sấy và tạo hạt. Nếu không có hệ thống vận chuyển phù hợp, nguyên liệu phải được di chuyển thủ công giữa các công đoạn, làm tăng nhân công và ảnh hưởng đến tính liên tục của dây chuyền.
• Do đó, băng tải sấy nhựa thường được thiết kế đồng bộ với máy rửa, máy tách nước, máy sấy, máy đùn hoặc hệ thống chứa liệu phía sau.

Băng Tải Sấy Nhựa Là Gì?

• Băng tải sấy nhựa là hệ thống băng tải phục vụ quá trình vận chuyển nguyên liệu nhựa trước, trong hoặc sau công đoạn sấy.
• Tùy theo sơ đồ công nghệ, băng tải có thể đặt sau máy rửa để đưa nhựa ướt đến thiết bị tách nước hoặc máy sấy, hoặc đặt sau hệ thống sấy để vận chuyển nhựa khô đến phễu chứa, máy tạo hạt hoặc công đoạn tiếp theo.
• Trong một số dây chuyền, băng tải có thể được thiết kế với khả năng hỗ trợ thoát nước hoặc làm khô sơ bộ. Tuy nhiên, chức năng chính của băng tải vẫn là vận chuyển nguyên liệu giữa các công đoạn.

Vai Trò Của Băng Tải Trong Dây Chuyền Sấy Nhựa

Vận chuyển nhựa sau rửa

Nhựa sau quá trình rửa thường còn nước bám trên bề mặt. Băng tải giúp đưa nguyên liệu từ khu vực rửa đến thiết bị tách nước hoặc sấy.

Cấp liệu cho máy sấy

Băng tải có thể đảm nhiệm nhiệm vụ cấp nhựa vào máy sấy với lưu lượng ổn định.

Vận chuyển nhựa sau sấy

Sau khi làm khô, nguyên liệu được vận chuyển đến khu vực chứa hoặc công đoạn tạo hạt.

Giảm nhân công

Hệ thống vận chuyển liên tục giúp hạn chế việc công nhân phải thu gom và di chuyển nhựa giữa các thiết bị.

Kết nối các thiết bị

Băng tải giúp kết nối máy rửa, máy tách nước, máy sấy, phễu chứa và các thiết bị xử lý tiếp theo thành một dây chuyền thống nhất.

Hỗ trợ tự động hóa

Băng tải có thể tích hợp cảm biến, biến tần và PLC để điều chỉnh quá trình cấp liệu theo hoạt động của máy sấy hoặc thiết bị phía sau.

Băng Tải Cấp Liệu Cho Máy Sấy Nhựa

Băng tải cấp liệu máy sấy nhựa được bố trí trước máy sấy nhằm vận chuyển nguyên liệu từ khu vực tách nước hoặc chứa trung gian đến cửa nạp của máy.

Để cấp liệu ổn định, cần tính toán tốc độ băng tải phù hợp với năng suất của máy sấy.

Nếu băng tải cấp quá nhanh, nguyên liệu có thể bị dồn tại cửa vào. Nếu cấp quá chậm, máy sấy có thể không đạt được công suất thiết kế.

Vì vậy, băng tải và máy sấy nên được xem xét như một hệ thống thay vì hai thiết bị hoàn toàn độc lập.

Băng Tải Nhựa Sau Rửa

Nhựa sau rửa là nguồn nguyên liệu phổ biến cần được vận chuyển đến công đoạn tách nước và sấy.

Băng tải sau rửa có thể được thiết kế để nhận nguyên liệu trực tiếp từ máy rửa, bể rửa hoặc thiết bị xử lý phía trước.

Trong môi trường có nước, cần lựa chọn vật liệu khung, bộ phận truyền động và phương án vệ sinh phù hợp.

Băng Tải Nhựa Sau Máy Tách Nước

Sau quá trình tách nước, nhựa vẫn có thể còn độ ẩm nhất định và cần tiếp tục được sấy trước khi tạo hạt hoặc đưa vào công đoạn tiếp theo.

Băng tải sau máy tách nước giúp vận chuyển nguyên liệu đến máy sấy một cách liên tục.

Đây là vị trí quan trọng trong dây chuyền tái chế nhựa vì lượng nguyên liệu và tốc độ cấp cần được phối hợp với năng suất của thiết bị sấy.

Băng Tải Nhựa Ướt

Băng tải nhựa ướt được sử dụng để vận chuyển nguyên liệu còn nước sau công đoạn rửa.

Nhựa ướt có đặc tính khác với nhựa khô. Nước có thể làm tăng khối lượng vận chuyển và ảnh hưởng đến khả năng bám liệu trên mặt băng.

Do đó, khi thiết kế cần xem xét đồng thời loại nhựa, lượng nước, năng suất và độ nghiêng của băng tải.

Băng Tải Thoát Nước Nhựa

Trong một số dây chuyền, băng tải có thể được thiết kế để vừa vận chuyển vừa hỗ trợ thoát nước cho nguyên liệu.

Giải pháp này phù hợp với những vị trí cần giảm lượng nước bám trên nhựa trước khi đưa sang thiết bị tách nước hoặc sấy.

Tùy loại nguyên liệu, có thể lựa chọn kết cấu mặt băng và phương án thoát nước phù hợp.

Băng tải thoát nước không nhất thiết thay thế máy tách nước. Hai hệ thống có thể được sử dụng kết hợp để tăng hiệu quả vận chuyển và xử lý.

Băng Tải Sấy Nhựa PET

Trong dây chuyền tái chế PET, nguyên liệu có thể trải qua các công đoạn phân loại chai, nghiền, rửa, tách nước và sấy.

Băng tải được bố trí tại các vị trí phù hợp để vận chuyển chai PET hoặc mảnh PET giữa các công đoạn.

Đối với mảnh PET sau rửa, cần chú ý đến độ ẩm, kích thước nguyên liệu và khả năng cấp liệu ổn định cho thiết bị sấy.

Băng Tải Sấy Mảnh Nhựa

Mảnh nhựa sau nghiền và rửa có kích thước không đồng đều. Băng tải cần đảm bảo nguyên liệu được vận chuyển ổn định mà không bị rơi hoặc dồn quá nhiều tại một vị trí.

Nếu băng tải có độ nghiêng, cần lựa chọn mặt băng và thành chắn phù hợp với đặc tính của mảnh nhựa.

Với dây chuyền công suất lớn, tốc độ vận chuyển cũng cần được phối hợp với năng suất của hệ thống sấy.

Băng Tải Sấy Nhựa PP

Nhựa PP tái chế có thể xuất phát từ bao bì, thùng, chi tiết nhựa và nhiều loại phế liệu khác.

Sau khi nghiền và rửa, nguyên liệu PP cần được vận chuyển đến công đoạn làm khô trước khi xử lý tiếp.

Băng tải có thể được bố trí giữa máy rửa, máy tách nước và máy sấy nhằm duy trì dòng nguyên liệu liên tục.

Băng Tải Sấy Nhựa HDPE

HDPE có thể được tái chế từ chai, can, thùng và các sản phẩm nhựa khác.

Băng tải trong dây chuyền xử lý HDPE có thể đảm nhiệm nhiều nhiệm vụ như cấp liệu, vận chuyển nhựa sau rửa, đưa nguyên liệu vào máy sấy và vận chuyển nhựa khô.

Cấu hình băng tải cần được lựa chọn dựa trên kích thước và hình dạng thực tế của nguyên liệu.

Băng Tải Nhựa Sau Máy Sấy

Sau khi nhựa được làm khô, nguyên liệu cần được đưa đến phễu chứa, máy đùn, máy tạo hạt hoặc công đoạn đóng bao.

Băng tải nhựa sau máy sấy giúp kết nối thiết bị sấy với các công đoạn tiếp theo.

Đối với nhựa khô và nhẹ, cần chú ý đến phương án dẫn hướng để nguyên liệu không bị phát tán hoặc rơi khỏi băng trong quá trình vận chuyển.

Băng Tải Cấp Nhựa Cho Máy Đùn

Trong dây chuyền tái chế, nhựa sau khi rửa và sấy có thể được đưa đến máy đùn để tạo hạt.

Băng tải có thể đảm nhiệm nhiệm vụ vận chuyển nhựa khô từ khu vực sấy đến phễu hoặc hệ thống cấp liệu của máy đùn.

Hệ thống cấp liệu cần được thiết kế sao cho dòng nguyên liệu ổn định và phù hợp với năng suất của máy đùn.

Băng Tải Sấy Nhựa Có Phễu

Phễu chứa giúp tập trung nguyên liệu trước khi cấp vào máy sấy hoặc công đoạn tiếp theo.

Băng tải kết hợp phễu phù hợp với những dây chuyền mà nguyên liệu được đổ từ bao, xe nâng hoặc thiết bị chứa vào một khu vực trung gian.

Dung tích phễu và kích thước cửa xả cần được tính toán dựa trên năng suất và đặc tính nguyên liệu.

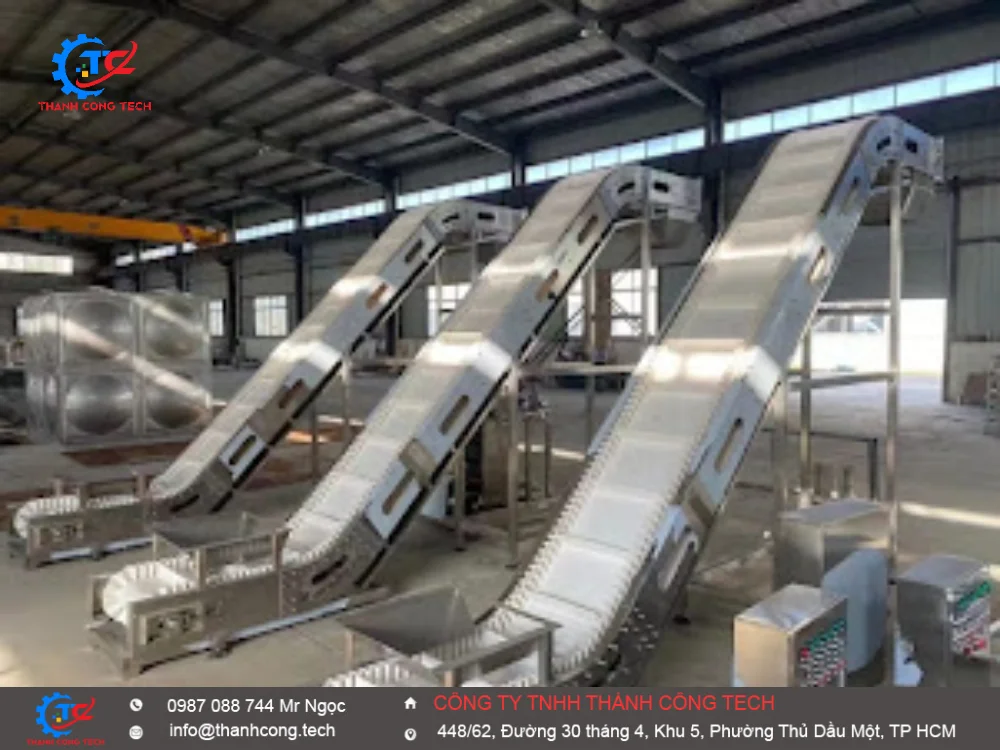

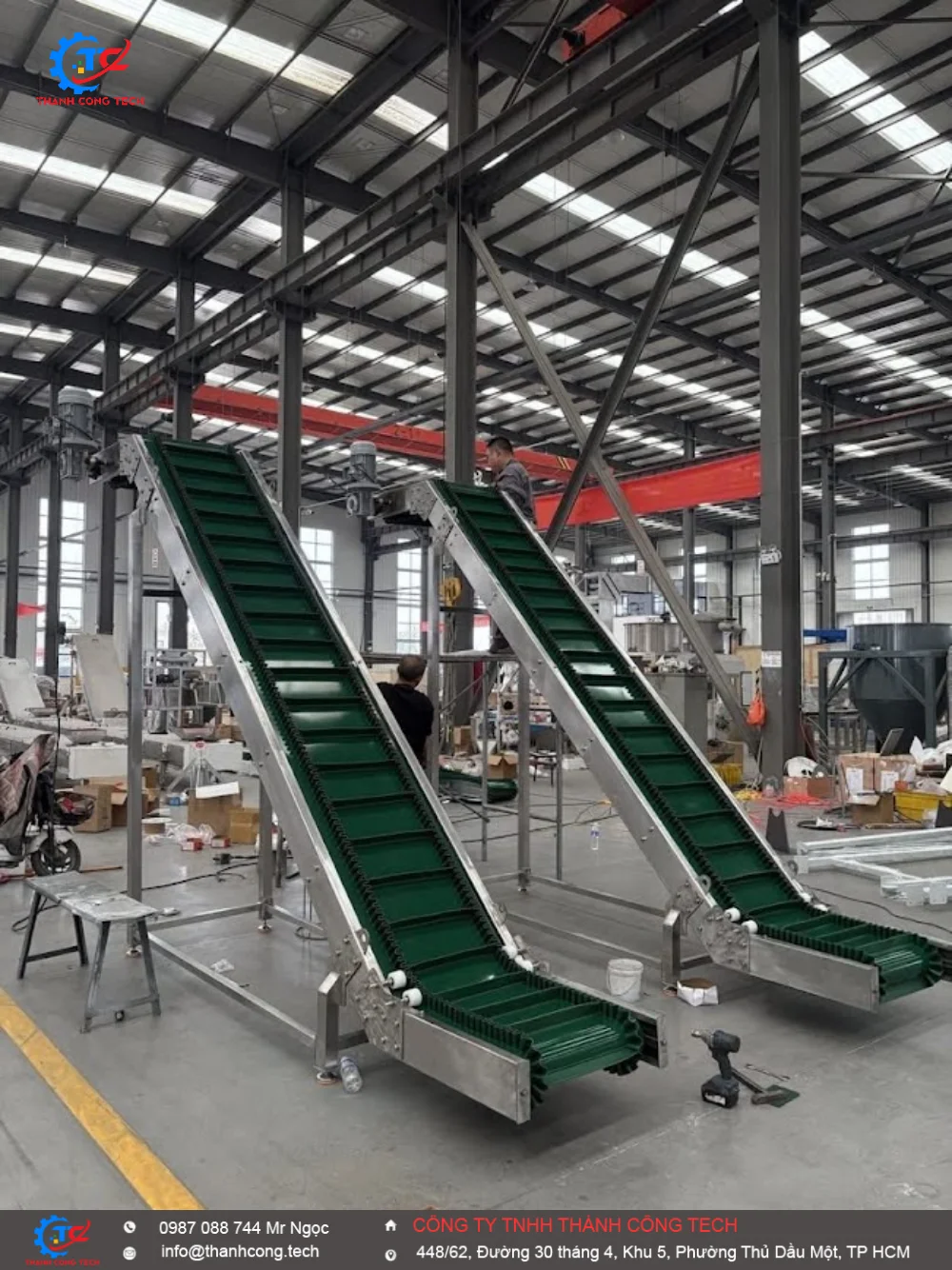

Băng Tải Sấy Nhựa Nghiêng

Trong nhiều nhà máy, máy sấy được đặt ở cao độ khác với khu vực tiếp nhận nguyên liệu. Khi đó, băng tải nghiêng có thể được sử dụng để đưa nhựa lên cao.

Độ nghiêng cần được xác định dựa trên loại nhựa, kích thước nguyên liệu và yêu cầu cấp liệu.

Đối với nguyên liệu nhẹ hoặc dạng mảnh, cần đặc biệt chú ý đến khả năng trượt và rơi liệu.

Băng Tải Sấy Nhựa Chữ Z

Băng tải chữ Z là phương án phù hợp khi cần vận chuyển nhựa lên cao nhưng mặt bằng không đủ để bố trí một đoạn băng tải nghiêng dài.

Cấu hình có thể gồm đoạn ngang đầu vào, đoạn nghiêng nâng liệu và đoạn ngang đầu ra.

Giải pháp này giúp băng tải kết nối khu vực tách nước, máy sấy và phễu chứa theo cao độ khác nhau.

Băng Tải Sấy Nhựa Inox

Khu vực trước và sau công đoạn rửa thường có độ ẩm cao. Vì vậy, vật liệu chế tạo băng tải cần được lựa chọn phù hợp với môi trường.

Băng tải sấy nhựa inox có thể được lựa chọn trong các ứng dụng yêu cầu khả năng chống ăn mòn và thuận tiện vệ sinh.

Tùy điều kiện thực tế, inox có thể được sử dụng cho khung, thành chắn hoặc các bộ phận cần thiết của hệ thống.

Băng Tải Sấy Nhựa Công Suất Lớn

Đối với dây chuyền tái chế nhựa công suất lớn, băng tải cần được tính toán đồng bộ với máy rửa, máy tách nước và máy sấy.

Các yếu tố như chiều rộng băng, tốc độ vận chuyển, tải trọng, chiều dài và công suất động cơ cần được xác định dựa trên năng suất thực tế.

Ngoài ra, kết cấu khung phải đảm bảo độ cứng vững khi thiết bị hoạt động liên tục.

Cấu Tạo Băng Tải Sấy Nhựa

Một hệ thống băng tải sấy nhựa có thể bao gồm các bộ phận chính:

• Khung băng tải.
• Dây băng tải.
• Ru-lô chủ động.
• Ru-lô bị động.
• Động cơ giảm tốc.
• Bộ truyền động.
• Cơ cấu căng băng.
• Chân đỡ.
• Thành chắn hai bên.
• Phễu cấp liệu.
• Máng dẫn hướng.
• Khu vực thoát nước nếu cần.
• Tủ điện điều khiển.
• Cảm biến và biến tần nếu có.

Vật Liệu Làm Băng Tải Sấy Nhựa

Khung thép sơn

Phù hợp với nhiều dây chuyền công nghiệp thông thường, ưu tiên độ cứng vững và khả năng chịu tải.

Khung inox

Phù hợp với khu vực có độ ẩm cao hoặc yêu cầu chống ăn mòn và vệ sinh thuận tiện.

Băng PVC

Có thể sử dụng cho các ứng dụng vận chuyển nhựa phù hợp với đặc tính của mặt băng và điều kiện làm việc.

Băng cao su

Có thể lựa chọn trong các ứng dụng yêu cầu độ bền cơ học hoặc khả năng chịu va đập cao hơn.

Việc lựa chọn loại băng không nên chỉ dựa trên tên gọi “băng tải sấy nhựa” mà cần dựa vào loại nguyên liệu, nhiệt độ, độ ẩm và vị trí của băng tải trong dây chuyền.

Thiết Kế Băng Tải Sấy Nhựa Cần Quan Tâm Những Gì?

Loại nhựa cần vận chuyển

Cần xác định rõ nhựa PET, PP, HDPE, nhựa nghiền, mảnh nhựa hoặc hỗn hợp phế liệu.

Độ ẩm của nguyên liệu

Độ ẩm ảnh hưởng đến tải trọng vận chuyển và yêu cầu của băng tải tại khu vực sau rửa.

Năng suất

Cần xác định lượng nhựa cần vận chuyển trong một giờ để lựa chọn chiều rộng và tốc độ băng phù hợp.

Chiều dài băng tải

Chiều dài ảnh hưởng đến kết cấu khung và công suất truyền động.

Độ cao cấp liệu

Cần xác định cao độ đầu vào và đầu ra để lựa chọn băng tải ngang, nghiêng hoặc chữ Z.

Tốc độ vận chuyển

Tốc độ phải phù hợp với năng suất của máy sấy và thiết bị phía sau.

Nhiệt độ môi trường

Nếu băng tải được đặt gần nguồn nhiệt hoặc cửa ra của hệ thống sấy, cần xem xét điều kiện nhiệt thực tế để lựa chọn vật liệu phù hợp.

Điều kiện vệ sinh

Đối với khu vực có nước và bụi nhựa, thiết kế cần thuận tiện cho việc vệ sinh và bảo trì.

Tự Động Hóa Băng Tải Trong Hệ Thống Sấy Nhựa

Băng tải có thể được tích hợp với hệ thống điều khiển của toàn bộ dây chuyền.

• Điều chỉnh tốc độ bằng biến tần.
• Cảm biến phát hiện mức liệu.
• Cảm biến báo đầy phễu.
• Điều khiển tốc độ cấp liệu.
• Liên động với máy rửa.
• Liên động với máy tách nước.
• Liên động với máy sấy.
• Liên động với máy đùn.
• Điều khiển bằng PLC.
• Cảnh báo khi băng tải gặp sự cố.

Việc liên động giúp hạn chế tình trạng băng tải tiếp tục cấp liệu khi máy phía sau dừng hoặc không thể tiếp nhận nguyên liệu.

Thiết Kế Băng Tải Sấy Nhựa Theo Yêu Cầu

Không có một kích thước băng tải cố định phù hợp cho mọi dây chuyền sấy nhựa.

Thiết bị cần được thiết kế dựa trên loại nhựa, năng suất, chiều dài vận chuyển, cao độ và vị trí của máy sấy.

Thành Công Tech có thể thiết kế băng tải theo mặt bằng thực tế, bao gồm băng tải ngang, băng tải nghiêng, băng tải chữ Z, băng tải có phễu và các cấu hình kết nối nhiều thiết bị.

Đối với dây chuyền đang vận hành, phương án cải tạo cũng có thể được xem xét để thay thế các công đoạn vận chuyển thủ công bằng hệ thống băng tải.

Quy Trình Thiết Kế Băng Tải Sấy Nhựa Tại Thành Công Tech

1. Tiếp nhận yêu cầu

Xác định loại nhựa, năng suất, vị trí cấp liệu và công đoạn nhận nguyên liệu.

2. Khảo sát mặt bằng

Kiểm tra vị trí máy rửa, máy tách nước, máy sấy, phễu chứa và các thiết bị liên quan.

3. Phân tích tuyến vận chuyển

Xác định hướng vận chuyển, chiều dài, cao độ và phương án bố trí băng tải.

4. Lựa chọn cấu hình

Lựa chọn băng tải ngang, nghiêng, chữ Z hoặc cấu hình kết hợp phù hợp.

5. Thiết kế và gia công

Triển khai thiết kế khung, mặt băng, thành chắn, phễu, truyền động và các bộ phận cần thiết.

6. Lắp đặt

Lắp đặt băng tải vào dây chuyền và kết nối với các thiết bị liên quan.

7. Chạy thử

Kiểm tra hoạt động không tải và có tải, khả năng vận chuyển và khả năng cấp liệu.

8. Bàn giao

Hoàn thiện hệ thống, hướng dẫn vận hành và hỗ trợ các yêu cầu liên quan đến bảo trì.

Vì Sao Nên Chọn Thành Công Tech Thiết Kế Băng Tải Sấy Nhựa?

Thành Công Tech cung cấp giải pháp băng tải phục vụ dây chuyền sản xuất, xử lý và tái chế nhựa.

• Tư vấn băng tải theo loại nguyên liệu.
• Thiết kế theo năng suất dây chuyền.
• Thiết kế băng tải sau máy rửa.
• Thiết kế băng tải sau máy tách nước.
• Thiết kế băng tải cấp liệu cho máy sấy.
• Thiết kế băng tải sau máy sấy.
• Thiết kế băng tải nghiêng và chữ Z.
• Thiết kế phễu và thành dẫn hướng.
• Gia công chế tạo theo yêu cầu.
• Tích hợp động cơ và hệ thống truyền động.
• Tích hợp biến tần, cảm biến và PLC khi cần.
• Lắp đặt và chạy thử tại nhà máy.
• Hỗ trợ bảo trì và cải tiến hệ thống.

Liên Hệ Thiết Kế Băng Tải Sấy Nhựa

Nếu doanh nghiệp đang cần băng tải sấy nhựa, băng tải vận chuyển nhựa sau rửa hoặc băng tải cấp liệu cho hệ thống sấy, nên xác định trước loại nhựa, năng suất, độ ẩm và sơ đồ bố trí thiết bị.

Thành Công Tech có thể dựa trên điều kiện thực tế để tư vấn phương án băng tải phù hợp, từ khâu tiếp nhận nhựa sau rửa đến cấp liệu cho máy sấy và vận chuyển nhựa khô sang công đoạn tiếp theo.

Đối với dây chuyền tái chế nhựa, nên thiết kế hệ thống vận chuyển đồng bộ với toàn bộ quy trình thay vì chỉ lựa chọn từng băng tải riêng lẻ. Điều này giúp dòng nguyên liệu ổn định và thuận tiện hơn cho việc tự động hóa.
